パウダブレーキ ZKB-HBN形

カタログ |

通常単価(税別): 225,557円～480,478円

税込単価: 248,113円～528,526円

通常出荷日：4日目～5日目

【特長】・広範囲の制御が容易・連続スリップ運転が可能・安定したトルクが得られる・熱容量が大きい・スムー...

三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

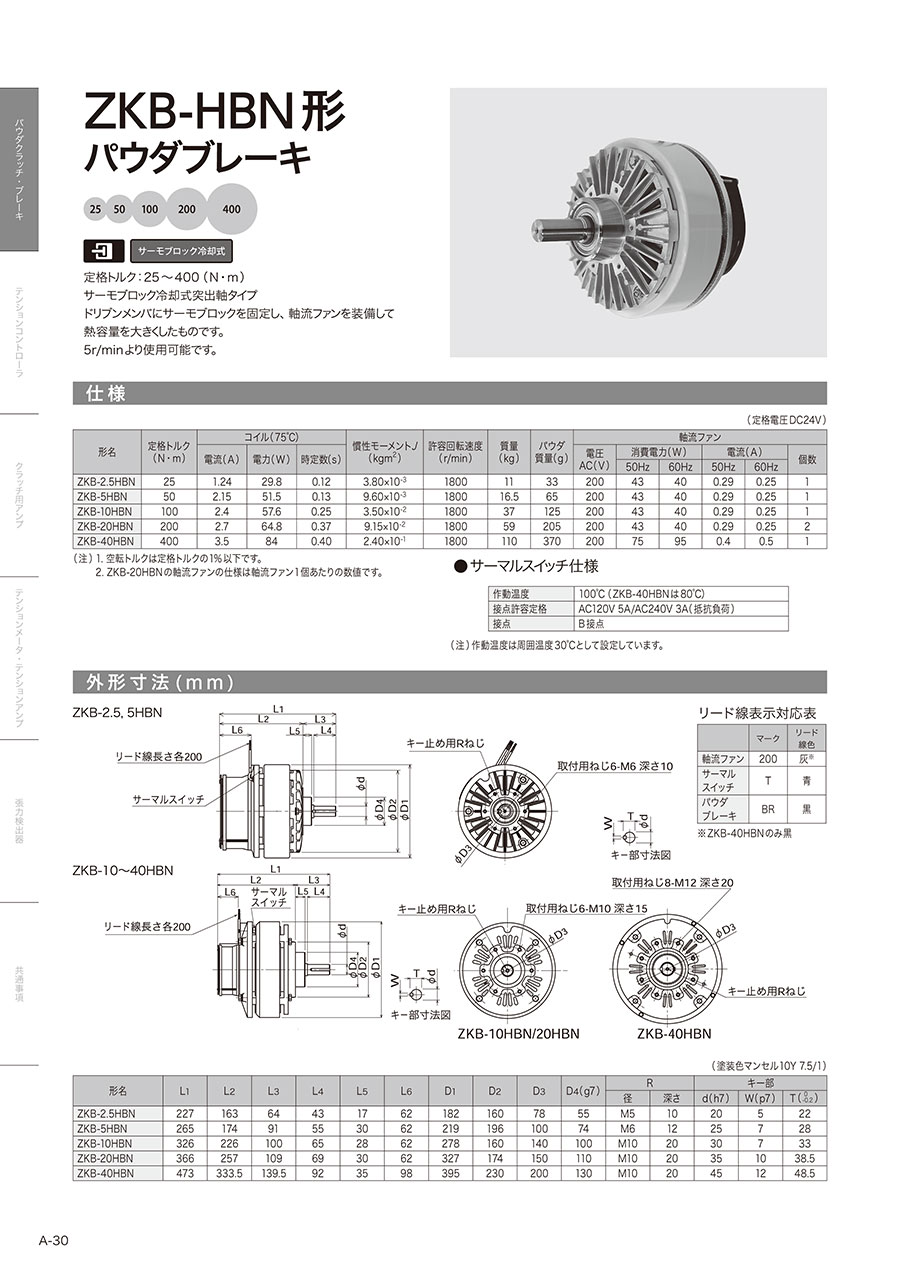

外形図

製品仕様

塗装色マンセル10Y 7.5/1

（定格電圧DC24V）

型番	定格トルク（N・m）	コイル（75℃）			慣性モーメントJ（kgm²）	許容回転速度（r/mm）	質量（kg）	パウダ質量（kg）	軸流ファン
		電流（A）	電力（W）	時定数（s）					電圧 AC（V）	消費電力（W）		電流（A）
		電流（A）	電力（W）	時定数（s）					電圧 AC（V）	50Hz	60Hz	50Hz	60Hz
ZKB-2.5HBN	25	1.24	29.8	0.12	3.80×10^-3	1,800	11	33	200	43	40	0.29	0.25
ZKB-5HBN	50	2.15	51.5	0.13	9.60×10^-3	1,800	16.5	65	200	43	40	0.29	0.25
ZKB-10HBN	100	2.4	57.6	0.25	3.50×10^-2	1,800	37	125	200	43	40	0.29	0.25
ZKB-20HBN	200	2.7	64.8	0.37	9.15×10^-2	1,800	59	205	200	43	40	0.29	0.25
ZKB-40HBN	400	3.5	84	0.40	2.40×10^-1	1,800	110	370	200	75	95	0.4	0.5

（注）1．空転トルクは定格トルクの1%以下です。

2. ZKB-20HBNの軸流ファンの仕様は軸流ファン1個あたりの数値です。

●サーマルスイッチ仕様

作動温度	100℃（ZKB-40HBNは80℃）
接点許容定格	AC120V 5A/AC240V 3A（抵抗負荷）
接点	B接点

（注）作動温度は周囲温度30℃として設定しています。

規格表

単位：mm

型番	L1	L2	L3	L4	L5	L6
ZKB-2.5HBN	227	163	64	43	17	62
ZKB-5HBN	265	174	91	55	30	62
ZKB-10HBN	326	226	100	65	28	62
ZKB-20HBN	366	257	109	69	30	62
ZKB-40HBN	473	333.5	139.5	92	35	98

型番	D1	D2	D3	D4 （g7）	R		キー部
型番	D1	D2	D3	D4 （g7）	径	深さ	d（h7）	W（p7）	T（-0.2～0）
ZKB-2.5HBN	182	160	78	55	M5	10	20	5	22
ZKB-5HBN	219	196	100	74	M6	12	25	7	28
ZKB-10HBN	278	160	140	100	M10	20	30	7	33
ZKB-20HBN	327	174	150	110	M10	20	35	10	38.5
ZKB-40HBN	395	230	200	130	M10	20	45	12	48.5

使用例

取付例

1）ブラケットのはめ合い部を取付板にはめ込み固定してください。
2）ブレーキ軸と負荷軸の連結には必ず弾性カップリングを使用し、この時の軸同士の同心度、直角度等は使用する弾性カップリングの許容値以内としてください。
3）プーリ等を取付けるときは許容軸荷重の範囲内としてください。
4）冷却風を塞がないようにブレーキ付近は空間（30mm以上）を設けてください。
5）軸流ファンが停止していたり、カバーが目詰まりしているとブレーキ内部が高温となり焼損することがありますので、サーマルスイッチは必ず接続し保護回路を設けてください。
6）ブレーキは開放型ですので粉塵などの多い場所で使用するときはダクト等を設けて清浄な空気を送るようにしてください。
