パウダブレーキ ZKB-XN形

カタログ |

通常単価(税別): 119,061円～309,075円

税込単価: 130,967円～339,983円

【特長】・広範囲の制御が容易。・連続スリップ運転が可能。・安定したトルクが得ら...

種類
ブレーキ
伝達種類
パウダー
最高使用回転数 (rpm)
1800
使用環境
乾式

ご注意

三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

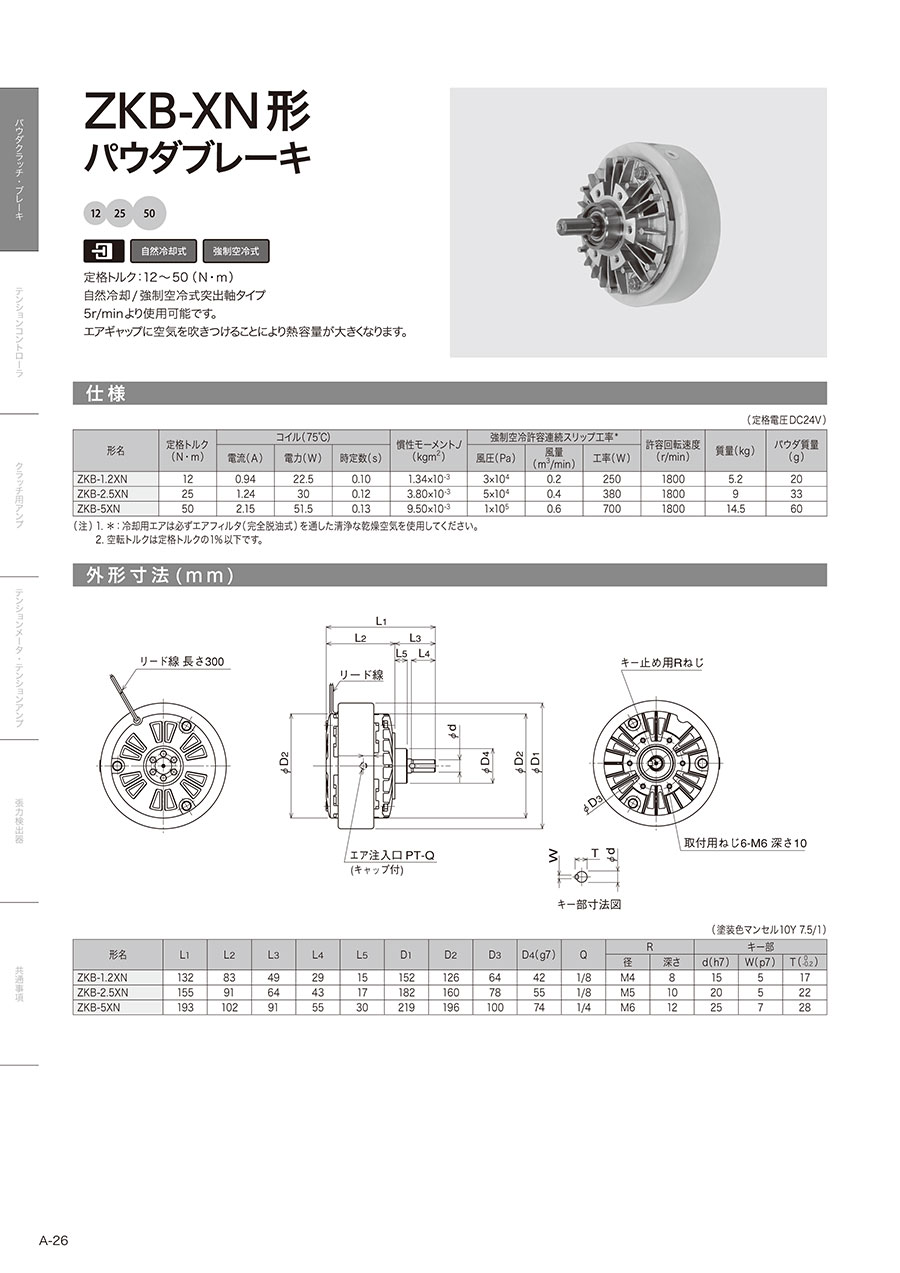

外形図

ZKB-1.2XN／ZKB-2.5XN／ZKB-5XN

単位：mm

ZKB-10XN／ZKB-20XN／ZKB-40XN

単位：mm

製品仕様

塗装色マンセル10Y 7.5/1

（定格電圧DC24V）

型番	定格トルク（N・m）	コイル（75℃）			慣性モーメントJ（kgm²）	強制空冷許容連続スリップ工率^※			許容回転速度（r/min）	質量（kg）	パウダ質量（g）
型番	定格トルク（N・m）	電流（A）	電力（W）	時定数（s）	慣性モーメントJ（kgm²）	風圧（Pa）	風量（m³/min）	工率（W）	許容回転速度（r/min）	質量（kg）	パウダ質量（g）
ZKB-1.2XN	12	0.94	22.5	0.10	1.34×10^-3	3×10⁴	0.2	250	1,800	5.2	20
ZKB-2.5XN	25	1.24	30	0.12	3.80×10^-3	5×10⁴	0.4	380	1,800	9	33
ZKB-5XN	50	2.15	51.5	0.13	9.50×10^-3	1×10⁵	0.6	700	1,800	14.5	60
ZKB-10XN	100	2.4	57.6	0.25	3.50×10^-2	6×10⁴	1.1	1,100	1,800	34	140
ZKB-20XN	200	2.7	64.8	0.37	9.15×10^-2	5×10⁴	1.6	1,900	1,800	53	225
ZKB-40XN	400	3.5	84	0.40	2.40×10^-1	2×10⁵	2.0	2,800	1,800	100	370

（注）1. ※：冷却用エアは必ずエアフィルタ（完全脱油式）を通した清浄な乾燥空気を使用してください。
2. 空転トルクは定格トルクの1%以下です。

規格表

単位：mm

型番	L1	L2	L3	L4	L5
ZKB-1.2XN	132	83	49	29	15
ZKB-2.5XN	155	91	64	43	17
ZKB-5XN	193	102	91	55	30
ZKB-10XN	239	139	100	65	28
ZKB-20XN	278	169	109	69	30
ZKB-40XN	338	198.5	139.5	92	35

型番	D1	D2	D3	D4 （g7）	Q	R		キー部
型番	D1	D2	D3	D4 （g7）	Q	径	深さ	d（h7）	W（p7）	T（-0.2～+0）
ZKB-1.2XN	152	126	64	42	1/8	M4	8	15	5	17
ZKB-2.5XN	182	160	78	55	1/8	M5	10	20	5	22
ZKB-5XN	219	196	100	74	1/4	M6	12	25	7	28
ZKB-10XN	278	160	140	100	-	-	-	30	7	33
ZKB-20XN	327	174	150	110	-	-	-	35	10	38.5
ZKB-40XN	395	230	200	130	-	-	-	45	12	48.5

使用例

取付例

■ZKB-1.2XN／2.5XN／5XN

■ZKB-10XN／20XN／40XN

ブラケットのはめ合い部を取付板にはめ込み固定してください。
ブレーキ軸と負荷軸の連結には必ず弾性カップリングを使用し、この時の軸同士の同心度、直角度等は使用する弾性カップリングの許容値以内としてください。
