パウダクラッチ ZKB-BN形

カタログ |

通常単価(税別): 124,212円～344,116円

税込単価: 136,633円～378,528円

通常出荷日：4日目～5日目

【特長】・広範囲の制御が容易。・連続スリップ運転が可能。・安定したトルクが得られる。・熱容量が大きい。...

三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

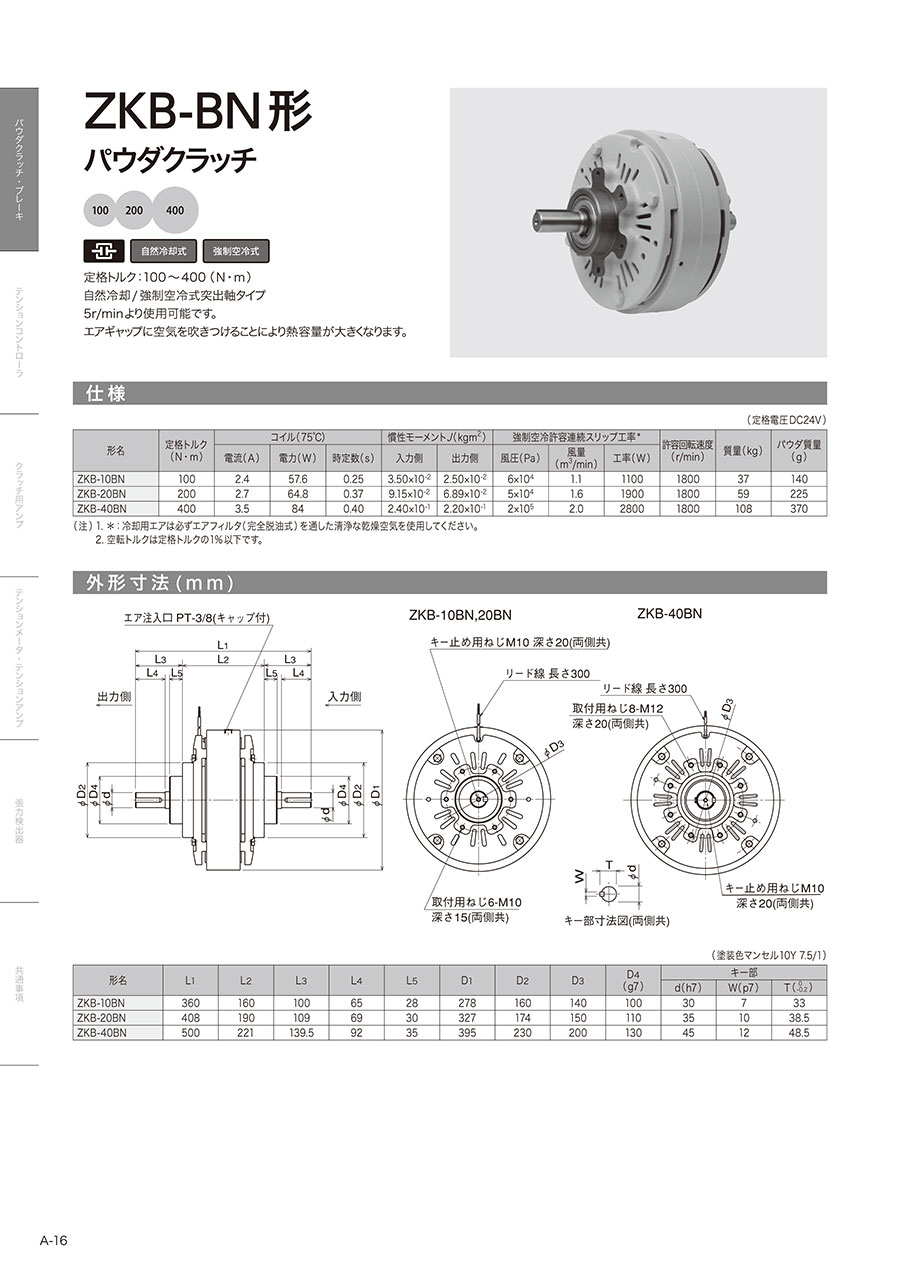

外形図
