パウダブレーキ ZKB-YN形

カタログ |

通常単価(税別): 69,310円～96,898円

税込単価: 76,241円～106,588円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・広範囲の制御が容易。・連続スリップ運転が可能。・安定したトルクが得られる。・熱容量が大きい。...

三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

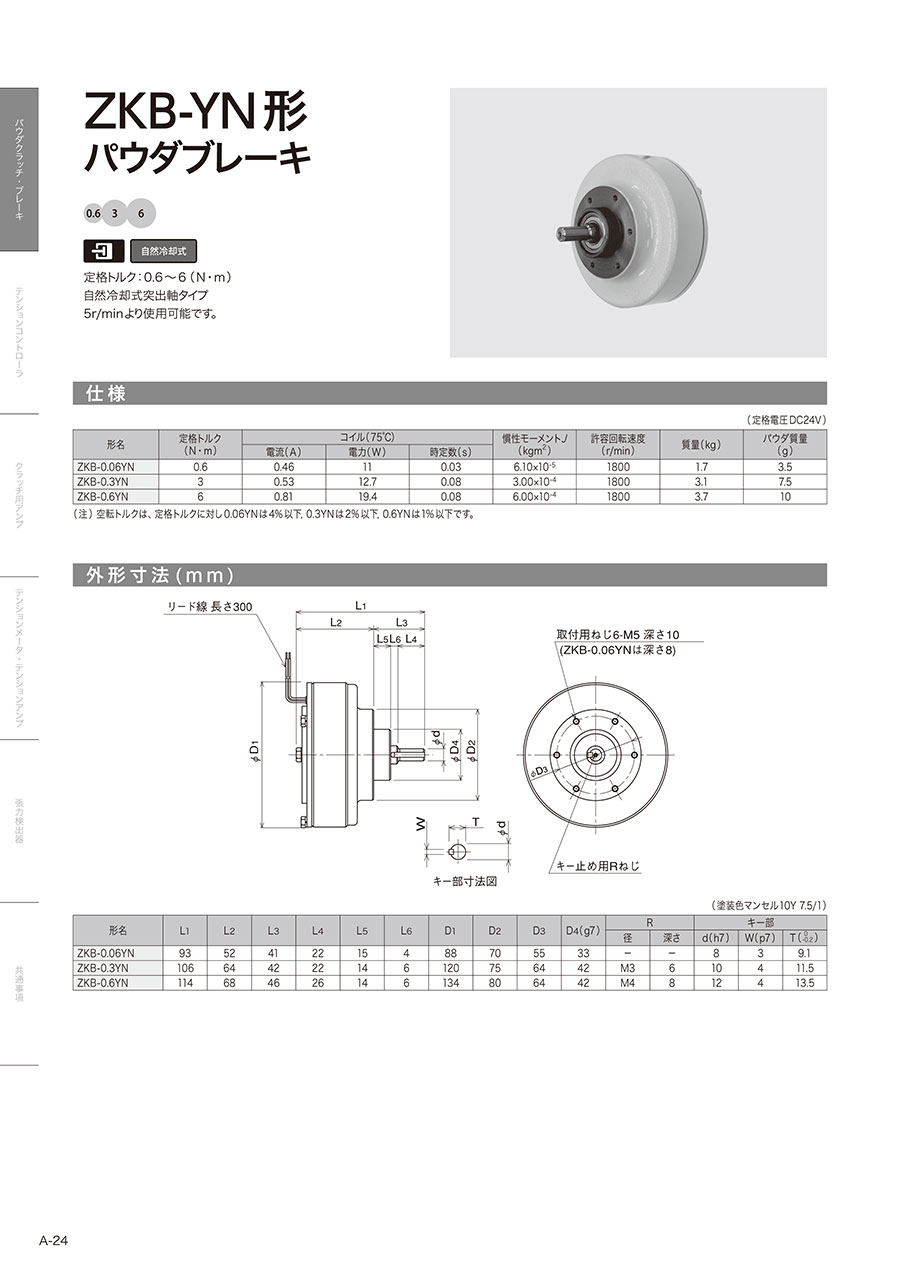

外形図

単位：mm

製品仕様

塗装色マンセル10Y 7.5/1

（定格電圧DC24V）

型番	定格トルク（N・m）	コイル（75℃）			慣性モーメントJ （kgm²）	許容回転速度（r/min）	質量（kg）	パウダ質量（g）
型番	定格トルク（N・m）	電流（A）	電力（W）	時定数（s）	慣性モーメントJ （kgm²）	許容回転速度（r/min）	質量（kg）	パウダ質量（g）
ZKB-0.06YN	0.6	0.46	11	0.03	6.10×10^-5	1,800	1.7	3.5
ZKB-0.3YN	3	0.53	12.7	0.08	3.00×10^-4	1,800	3.1	7.5
ZKB-0.6YN	6	0.81	19.4	0.08	6.00×10^-4	1,800	3.7	10

（注）空転トルクは、定格トルクに対し0.06YNは4%以下、0.3YNは2%以下、0.6YNは1%以下です。

規格表

単位：mm

型番	L1	L2	L3	L4	L5	L6
型番	L1	L2	L3	L4	L5	L6
ZKB-0.06YN	93	52	41	22	15	4
ZKB-0.3YN	106	64	42	22	14	6
ZKB-0.6YN	114	68	46	26	14	6

型番	D1	D2	D3	D4 （g7）	R		キー部
型番	D1	D2	D3	D4 （g7）	径	深さ	d（h7）	W（p7）	T（-0.2～+0）
ZKB-0.06YN	88	70	55	33	-	-	8	3	9.1
ZKB-0.3YN	120	75	64	42	M3	6	10	4	11.5
ZKB-0.6YN	134	80	64	42	M4	8	12	4	13.5

使用例

取付例

1）ブラケットのはめ合い部を取付板にはめ込み固定してください。
2）ブレーキ軸と負荷軸の連結には必ず弾性カップリングを使用し、
この時の軸同士の同心度、直角度等は使用する弾性カップリングの
許容値以内としてください。
3）プーリ等を取付けるときは許容軸荷重の範囲内としてください。

型番リスト

表示件数

型番

ZKB-0.06YN

ZKB-0.3YN

ZKB-0.6YN

定格トルク

(N・m)

最小発注数量

0.6	1個
3	1個
6	1個

通常単価(税別) (税込単価)	通常出荷日

69,310円 ( 76,241円 )	4日目
93,320円 ( 102,652円 )	5日目
96,898円 ( 106,588円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・広範囲の制御が容易。
・連続スリップ運転が可能。
・安定したトルクが得られる。
・熱容量が大きい。
・スムーズな連結・駆動が可能。
・自然冷却式突出軸タイプ。
・5r/minより使用可能です。

ご注意

三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
