三菱電機

パウダブレーキ ZA-Y形

カタログ |

通常単価(税別): 101,536円～379,057円

税込単価: 111,690円～416,963円

【特長】・広範囲の制御が容易・連続スリップ運転が可能・安定したトルクが得られる...

種類
ブレーキ
伝達種類
パウダー
使用環境
乾式

ご注意

三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。
【販売終了情報】
2026年4月30日に販売終了予定となります。
仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
【対象型番】
ZA-0.6Y
【販売終了情報】
2026年9月30日に販売終了予定となります。
仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
【対象型番】
ZA-1.2Y1
ZA-5Y1
ZA-20Y1
ZA-2.5Y1
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

●ZA-0.6Y／ZA-1.2Y1／ZA-2.5Y1／ZA-5Y1

単位：mm

●ZA-10Y1／ZA-20Y1／ZA-40Y

単位：mm

製品仕様

（定格電圧DC24V）

型番	定格トルク（N・m）	コイル（75℃）			慣性モーメントJ （kgm²）	許容回転速度（r/min）	質量（kg）	パウダ質量（g）
型番	定格トルク（N・m）	電流（A）	電力（W）	時定数（s）	慣性モーメントJ （kgm²）	許容回転速度（r/min）	質量（kg）	パウダ質量（g）
ZA-0.6Y	6	0.3	7.2	0.10	1.55×10^-3	1,800	2.4	15
ZA-1.2Y1	12	0.39	9.4	0.13	5.50×10^-3	1,800	5	25
ZA-2.5Y1	25	0.73	17.5	0.15	9.40×10^-3	1,800	7.4	39
ZA-5Y1	50	0.94	22.6	0.17	2.30×10^-2	1,800	11	60
ZA-10Y1	100	1.21	28.8	0.3	6.60×10^-2	1,800	22	105
ZA-20Y1	200	1.9	45.6	0.6	2.00×10^-1	1,000	40	235
ZA-40Y	400	2.2	52.8	0.6	4.63×10^-1	1,000	64	520

（注）空転トルクは、ZA-0.6Yは定格トルクの5%以下、その他の型番は定格トルクの3%以下です。

規格表

単位：mm

型番	L1	L2	L3	L4	L5	L6	L7
型番	L1	L2	L3	L4	L5	L6	L7
ZA-0.6Y	68	53	15	2	64	1.1	3
ZA-1.2Y1	88	58	26	5	86	1.1	4
ZA-2.5Y1	100	66	28	5	92	1.1	4
ZA-5Y1	106	74	27	5	101	1.3	5
ZA-10Y1	140	29	5	130	1.65	5	-
ZA-20Y1	160	42	6	152	-	-	-
ZA-40Y	210	41	6	202	-	-	-

型番	D1	D2	D3	D4 （g7）	D5	P		キー部
型番	D1	D2	D3	D4 （g7）	D5	径	深さ	d（H7）	W（F8）	T（0～+0.2）
ZA-0.6Y	116	116	80	70	12.5	M5	12	12	4	13.5
ZA-1.2Y1	160	144	100	74	19	M6	17	18	5	20
ZA-2.5Y1	180	170	140	100	21	M10	19	20	5	22
ZA-5Y1	220	195	150	110	31.4	M10	19	30	7	33
ZA-10Y1	275	250	150	110	37	-	22	35	10	38.5
ZA-20Y1	335	320	240	160	-	-	30	45	12	49
ZA-40Y	360	320	240	160	-	-	30	50	12	53.5

使用例

取付例

1）ブラケットのはめ合い部を取付板にはめ込み固定してください。
2）取付ボルトの長さに十分注意してください。
取付ボルトが長すぎるとボルトの先端が回転部へ干渉する可能性があります。

型番	ねじ穴	取付ボルトかかり代（mm）
ZA-0.6Y	3-M5×12	8-11
ZA-1.2Y1	3-M6×17	9-16
ZA-2.5Y1	3-M10×19	15-18
ZA-5Y1	3-M10×19	15-18
ZA-10Y1	6-M10×22	15-21
ZA-20Y1	6-M10×30	15-29
ZA-40Y	6-M10×30	15-29

3）ブレーキ側通し軸と負荷軸の同心度は0.05mm以下としてください。
4）外周が回転しますので必ず通風性の良い金網などで全体をおおってください。

型番リスト

表示件数

型番

注文停止中

定格トルク（範囲）

(N・m)

最高使用回転数

(rpm)

定格トルク

(N・m)

最小発注数量

0.1～30	1800	6	1個
0.1～30	1800	12	1個
0.1～30	1800	25	1個
30.1～60	1800	50	1個
60.1～200	1800	100	1個
60.1～200	1000	200	1個

通常単価(税別) (税込単価)	通常出荷日

101,536円 ( 111,690円 )	4日目
116,935円 ( 128,629円 )	39日目
145,531円 ( 160,084円 )	4日目
184,449円 ( 202,894円 )	39日目
216,750円 ( 238,425円 )	39日目
379,057円 ( 416,963円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・広範囲の制御が容易
・連続スリップ運転が可能
・安定したトルクが得られる
・スムーズな連結・駆動が可能
・自然冷却式貫通軸タイプ
・15r/minより使用可能です
・外周を回転させて熱放散を良くし、熱容量を大きくしたものです

ご注意

三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。
【販売終了情報】
2026年4月30日に販売終了予定となります。
仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
【対象型番】
ZA-0.6Y
【販売終了情報】
2026年9月30日に販売終了予定となります。
仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
【対象型番】
ZA-1.2Y1
ZA-5Y1
ZA-20Y1
ZA-2.5Y1
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

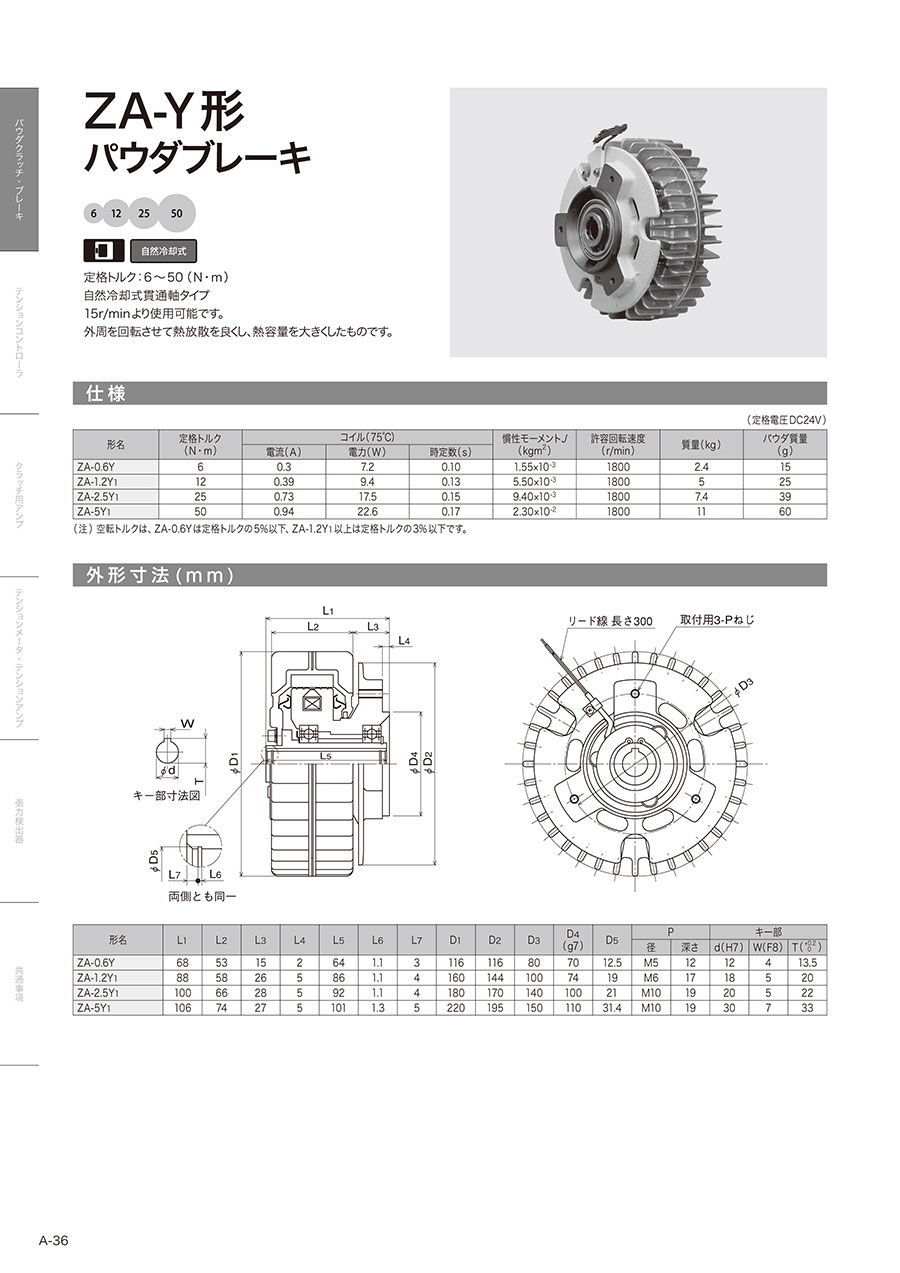

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
