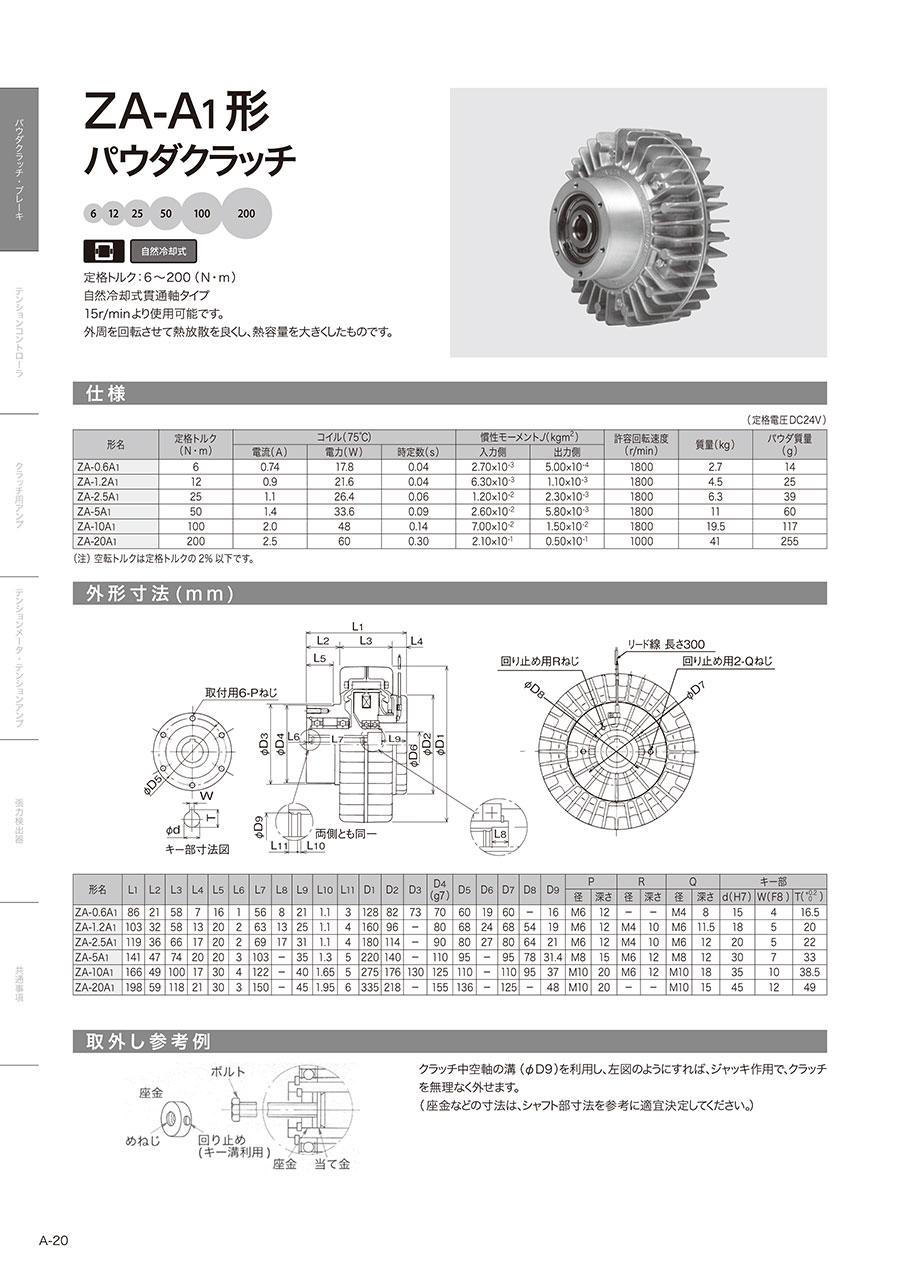

パウダクラッチ ZA-A1形

外形図

製品仕様

（注）空転トルクは定格トルクの2%以下です。

規格表

使用例

取付例

1）フィンの回り止め用ねじは、フィン回り止め板（お客さまにて手配）側穴と、かつ、軸方向にも隙間を設けてください（拡大図参照）。
   フィンを締付けると、クラッチ内部のベアリングに無理な力がかかり、早期に破損する恐れがあります。
2）フィンの回り止め用ねじの長さに十分注意してください。回り止め用ねじが長すぎると、ねじの先端がブラケット（回転部）へ干渉する可能性があります。
3）入力側と軸の連結には必ず弾性カップリングを使用し、この時の軸同士の同心度、直角度等は弾性カップリングの許容値以内としてください。
   弾性カップリングはスラストガタを設けてください。スラストガタのない取付はクラッチ内部のベアリング故障（異音、ロック等）の原因になります。
4）プーリ駆動する場合は、ベルトを張りすぎないように許容軸荷重（カタログA-53ページ参照）の範囲としてください。許容軸荷重をオーバして使用するとベアリング故障（異音、ロック等）の原因になります。
5）外周が回転しますので必ず通風性の良い金網などで全体をおおってください。

取外し参考例

クラッチ中空軸の溝（φD9）を利用し、左図のようにすれば、ジャッキ作用でクラッチを
無理なく外せます。
（座金などの寸法は、シャフト部寸法を参考に適宜決定してください。）
