メカニカルバルブ（2位置3ポード） ZM3シリーズ
- 通常単価(税別)
- 3,639円～4,051円
- 税込単価
- 4,003円～4,456円
通常出荷日：9日目
【特長】・動作方向が変えられます。・ローラはレバーの内側に取付ができます。・レバーの取付位置が変えられ...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ZM3R
ZM3J
ZM3P
製品仕様
| タイプ | ZM3R | ZM3J | ZM3P |
|---|---|---|---|
| 作動方式 | 外部制御直動形 | ||
| 使用流体 | 空気（40μmのフィルタでろ過した） | ||
| 使用圧力範囲 | -0.1～1.0MPa（-1～10bar）（-15～145psi） | ||
| 保証耐圧力 | 1.5MPa（15bar）（215psi） | ||
| 周囲温度および使用流体温度 | -20～+70℃ | ||
| 切換位置区分 | 2位置3ポート | ||
| 有効断面積 | 6.0mm2（Cv=0.34） | ||
| 配管接続口径※1 | 1/8" | ||
| 給油※2 | 不要 | ||
| 本体材質 | アルミ合金 | ||
- ※1：ポートねじはNPT種類も選択可能。
- ※2：一度給油した場合は、途中で中止しないで必ず続けて行うようにしてください。また、ISO VG32や同級のタービン油を給油してください。
| 型番 | F.O.F※1 | P.T. | O.T. | T.T. |
|---|---|---|---|---|
| ZM3R06 | 20N | 20° | 30° | 50° |
| ZM3R06W | 20N | 25° | 50° | 75° |
| ZM3J06 | 20N | 20° | 30° | 50° |
| ZM3J06W | 20N | 25° | 50° | 75° |
| ZM3P06 | 2.3N | 20° | 30° | 50° |
| ZM3P06W | 2.3N | 25° | 50° | 75° |
※1…ZM3J：38.1mmの場合／ZM3P：141.2mmの場合
記号説明
- F.O.F.
限度動作力：自由位置から作動限度位置へ制御装置を動かすために掛けた必要な力 - P.T.
自由ストローク：制御装置の自由位置から動作位置までの移動距離、または移動角度 - O.T.
動作ストローク：制御装置の動作位置から動作限度位置までの移動距離、または移動角度 - T.T.
総ストローク：アクチュエータの自由位置から動作限度位置までの移動距離、または移動角度
構造
ZM3R
| 番号 | 品名 |
|---|---|
| 1 | エンドカバー |
| 2 | Oリング |
| 3 | スプリング |
| 4 | ブッシュ |
| 5 | スプール |
| 6 | 本体 |
| 7 | Oリング |
| 8 | スプリングガスケット |
| 9 | スプリング |
| 10 | チューブ |
| 11 | Oリング |
| 12 | ブッシュ |
| 13 | スプリングガイド |
| 14 | スプリング |
| 15 | クロスボールねじ |
| 16 | 上カバー |
| 17 | ブッシュ |
| 18 | 回転軸 |
| 19 | ローラ |
| 20 | アーム |
| 21 | 六角穴ボルト |
| 22 | 回転軸 |
| 23 | Oリング |
選定サポート情報
注文記号
詳細情報
基本情報
【特長】
・動作方向が変えられます。
・ローラはレバーの内側に取付ができます。
・レバーの取付位置が変えられます。
・ヘッドの方向が変えられます。
・ニードルの長さを調整することができます。

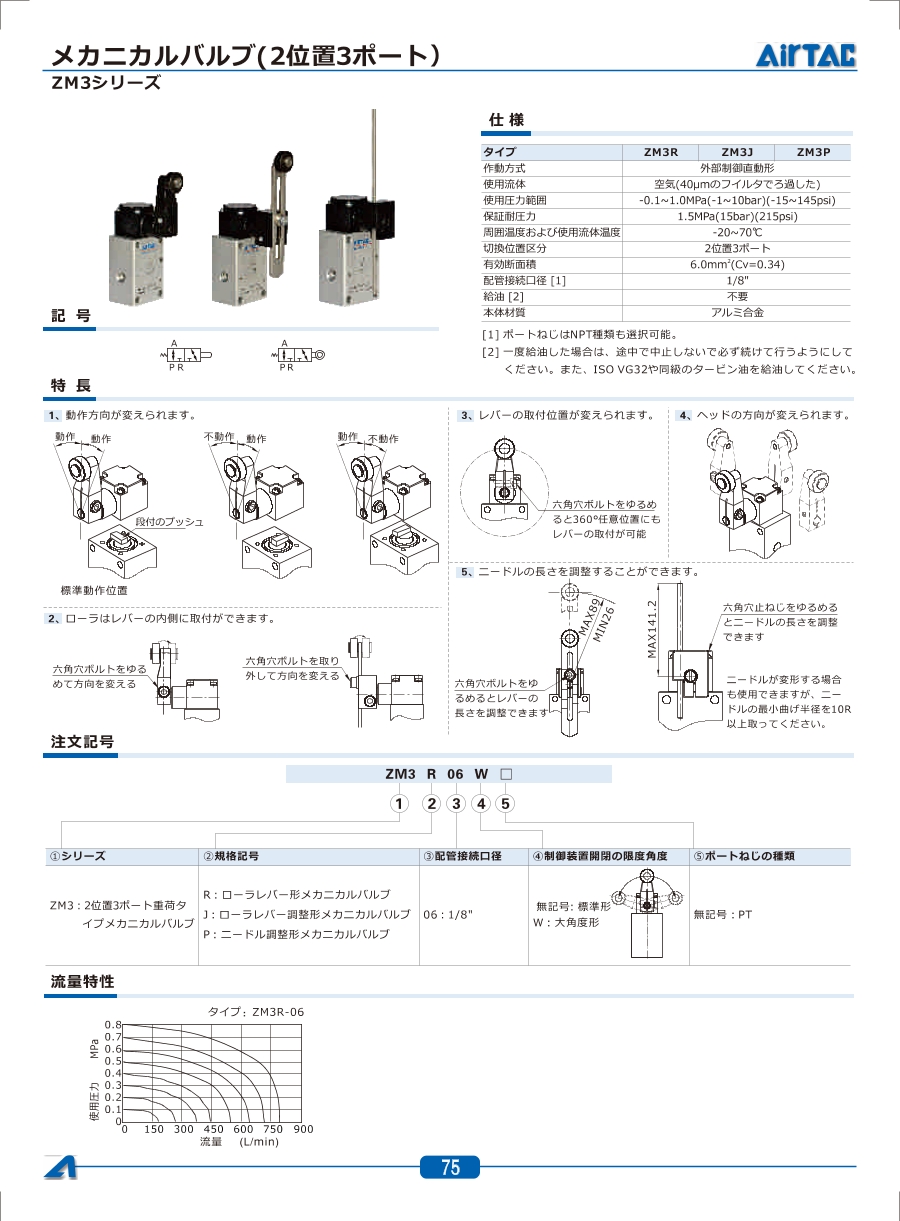

カタログ
