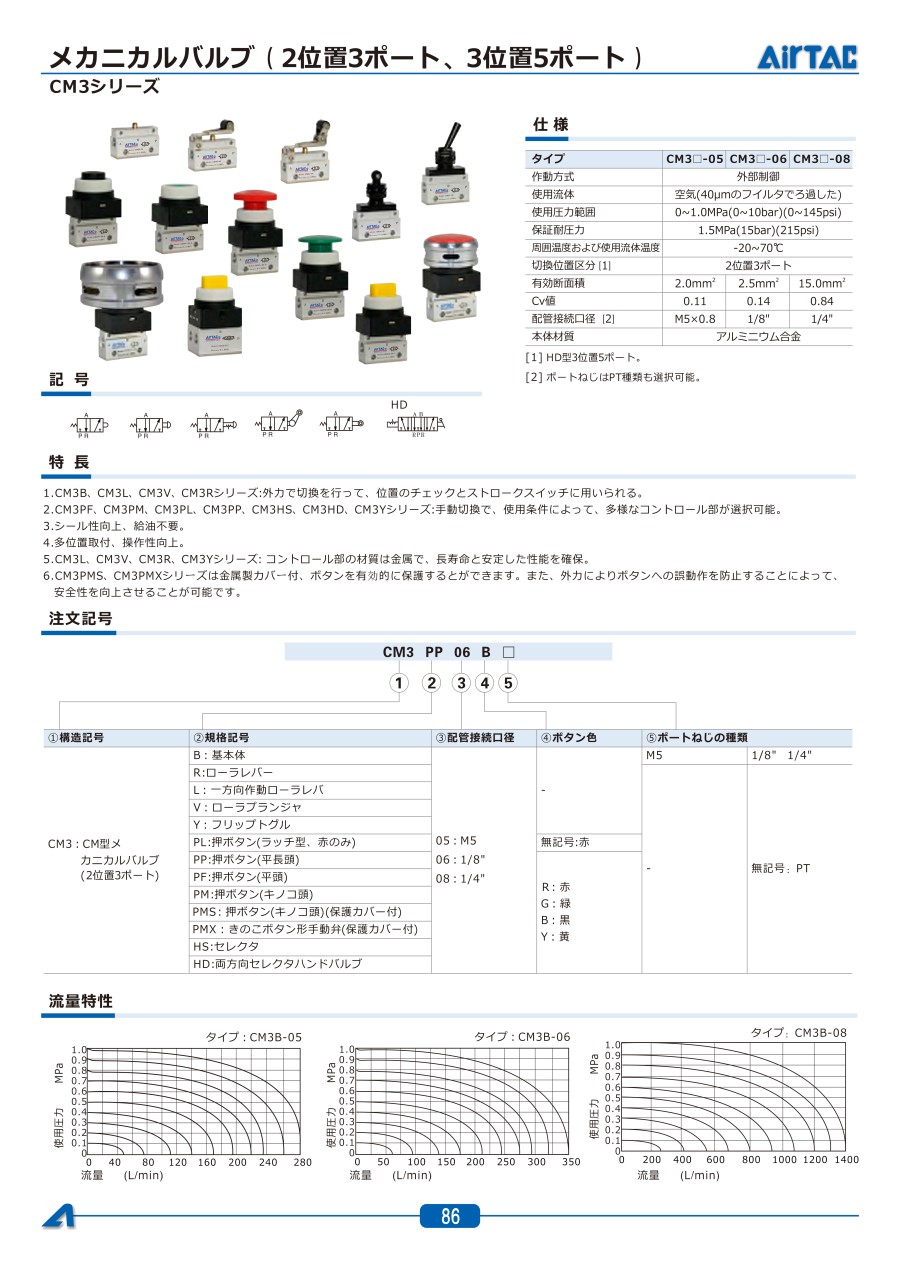

メカニカルバルブ（2位置3ポート、3位置5ポート） CM3シリーズ
- 通常単価(税別)
- 711円～2,167円
- 税込単価
- 782円～2,384円
【特長】・CM3B、CM3L、CM3V、CM3Rシリーズ：外力で切換を行って、...
詳細情報を確認する
商品情報
外形図
基本形
CM3B05／CM3B06／CM3B08
コントロール部
R（CM3R06-P1※1、CM3R08-P1）／L（CM3L06-P1※2、CM3L08-P1）
- ※1：CM3R06のコントロール部は基本型と一緒に使用しなければなりません。CM3R05、CM3R06型に用います。
- ※2：CM3L06のコントロール部は基本型と一緒に使用しなければなりません。CM3L05、CM3L06型に用います。
Y／V／PM／PP／PF／HS
PL／PMS／PMX／HD（CM3HD05、CM3HD06、CM3HD08）
製品仕様
| タイプ | CM3□-05 | CM3□-06 | CM3□-08 |
|---|---|---|---|
| 作動方式 | 外部制御 | ||
| 使用流体 | 空気（40μmのフィルタでろ過した） | ||
| 使用圧力範囲 | 0～1.0MPa（0～10bar）（0～145psi） | ||
| 保証耐圧力 | 1.5MPa（15bar）（215psi） | ||
| 周囲温度および使用流体温度 | -20～+70℃ | ||
| 切換位置区分※1 | 2位置3ポート | ||
| 有効断面積 | 2.0mm2 | 2.5mm2 | 15.0mm2 |
| Cv値 | 0.11 | 0.14 | 0.84 |
| 配管接続口径※2 | M5×0.8 | 1/8" | 1/4" |
| 本体材質 | アルミニウム合金 | ||
- ※1：HD型3位置5ポート
- ※2：ポートねじはPT種類も選択可能
構造
CM3V
| 番号 | 品名 | 番号 | 品名 | 番号 | 品名 |
|---|---|---|---|---|---|
| 1 | 固定鉄 | 8 | 連接座 | 15 | スプリング |
| 2 | クロスボールねじ | 9 | ナット | 16 | Oリング |
| 3 | 軸カバー | 10 | スプリングガスケット | 17 | クロスボールねじ |
| 4 | 本体 | 11 | ローラー | 18 | Oリング |
| 5 | スプリング | 12 | 軸 | 19 | シール |
| 6 | スプール | 13 | ピン | 20 | スプリング |
| 7 | ガスケット | 14 | ローラーレバー | 21 | Oリング |
選定サポート情報
注文記号
| タイプ | 注文形式 | 適用製品 | |
|---|---|---|---|
| 注文記号 | 規格 | ||
| ローラレバー（R） | CM3R08-P1 | CM3R08ローラレバー | CM3R08 |
| 一方向作動ローラレバー（L） | CM3L08-P1 | CM3L08一方向作動ローラレバー | CM3L08 |
| フリップトグル（Y） | CM3Y06-P1 | CM3Yフリップトグル | CM3Y05、CM3Y06、CM3Y08 |
| ローラプランジャ（V） | CM3V06-P1 | CM3Vローラプランジャ | CM3V05、CM3V06、CM3V08 |
| 押しボタン（キノコ頭）（PM） | CM3PM06-P1 | CM3PM押ボタン（キノコ頭）（緑） | CM3PM05、CM3PM06、CM3PM08 |
| CM3PM06-P2 | CM3PM押ボタン（キノコ頭）（赤） | ||
| CM3PM06-P3 | CM3PM押ボタン（キノコ頭）（黒） | ||
| CM3PM06-P4 | CM3PM押ボタン（キノコ頭）（黄） | ||
| 押しボタン（平長頭）（PP） | CM3PP06-P1 | CM3PP押ボタン（平長頭）（緑） | CM3PP05、CM3PP06、CM3PP08 |
| CM3PP06-P2 | CM3PP押ボタン（平長頭）（赤） | ||
| CM3PP06-P3 | CM3PP押ボタン（平長願）（黒） | ||
| CM3PP06-P4 | CM3PP押ボタン（平長頭）（黄） | ||
| 押しボタン（平頭）（PF） | CM3PF06-P1 | CM3PF押ボタン（平頭）（緑） | CM3PF05、CM3PF06、CM3PF08 |
| CM3PF06-P2 | CM3PF押ボタン（平頭）（赤） | ||
| CM3PF06-P3 | CM3PF押ボタン（平頭）（黒） | ||
| CM3PF06-P4 | CM3PF押ボタン（平頭）（黄） | ||
| セレクタ（HS） | CM3HS06-P1 | CM3HSセレクタ（緑） | CM3HS05、CM3HS06、CM3HS08 |
| CM3HS06-P2 | CM3HSセレクタ（赤） | ||
| CM3HS06-P3 | CM3HSセレクタ（黒） | ||
| CM3HS06-P4 | CM3HSセレクタ（黄） | ||
| 押ボタン（ラッチ型）（PL） | CM3PL06-P2 | CM3PL押ボタン（ラッチ型）（赤） | CM3PL05、CM3PL06、CM3PL08 |
| 押ボタン（キノコ頭） （保護カバー付）（PMS） | CM3PMS06-P1 | CM3PMS押ボタン（キノコ頭） （保護カバー付）（緑） | CM3PMS05、CM3PMS06、CM3PMS08 |
| CM3PMS06-P2 | CM3PMS押ボタン（キノコ頭） （保護カバー付）（赤） | ||
| CM3PMS06-P3 | CM3PMS押ボタン（キノコ頭） （保護カバー付）（黒） | ||
| CM3PMS06-P4 | CM3PMS押ボタン（キノコ頭） （保護カバー付）（黄） | ||
| きのこボタン形手動弁 （保護カバー付）（PMX） | CM3PMX06-P1 | CM3PMXきのこボタン形手動弁 （保謹カバー付）（緑） | CM3PMX05、CM3PMX06、CM3PMX08 |
| CM3PMX06-P2 | CM3PMXきのこボタン形手勤弁 （保護カバー付）（赤） | ||
| CM3PMX06-P3 | CM3PMXきのこボタン形手動弁 （保旗カバー付）（黒） | ||
| CM3PMX06-P4 | CM3PMXきのこボタン形手勤弁 （保護カバー付）（黄） | ||
| 両方向セレクタハンドバルブ（HD） | CM3HD06-P1 | CM3HD両方向セレクタハンドバルブ（緑） | CM3HD05、CM3HD06、CM3HD08 |
| CM3HD06-P2 | CM3HD両方向セレクタハンドバルブ（赤） | ||
| CM3HD06-P3 | CM3HD両方向セレクタハンドバルブ（黒） | ||
| CM3HD06-P4 | CM3HD両方向セレクタハンドバルブ（黄） | ||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
927円 ( 1,020円 ) | 5日目 |
885円 ( 974円 ) | 4日目 |
1,978円 ( 2,176円 ) | 9日目 |
1,978円 ( 2,176円 ) | 3日目 |
2,167円 ( 2,384円 ) | 5日目 |
1,978円 ( 2,176円 ) | 9日目 |
1,504円 ( 1,654円 ) | 3日目 |
1,579円 ( 1,737円 ) | 9日目 |
1,849円 ( 2,034円 ) | 9日目 |
1,367円 ( 1,504円 ) | 9日目 |
1,367円 ( 1,504円 ) | 9日目 |
1,367円 ( 1,504円 ) | 9日目 |
1,640円 ( 1,804円 ) | 9日目 |
1,640円 ( 1,804円 ) | 9日目 |
1,640円 ( 1,804円 ) | 18日目 |
1,812円 ( 1,993円 ) | 3日目 |
1,400円 ( 1,540円 ) | 5日目 |
1,400円 ( 1,540円 ) | 在庫品1日目当日出荷可能 |
1,213円 ( 1,334円 ) | 3日目 |
1,535円 ( 1,689円 ) | 在庫品1日目当日出荷可能 |
1,844円 ( 2,028円 ) | 在庫品1日目当日出荷可能 |
711円 ( 782円 ) | 9日目 |
1,849円 ( 2,034円 ) | 3日目 |
詳細情報
基本情報
【特長】
・CM3B、CM3L、CM3V、CM3Rシリーズ：外力で切換を行って、位置のチェックとストロークスイッチに用いられる。
・CM3PF、CM3PM、CM3PL、CM3PP、CM3HS、CM3HD、CM3Yシリーズ：手動切換で、使用条件によって、多様なコントロール部が選択可能。
・シール性向上、給油不要。
・多位置取付、操作性向上。
・CM3L、CM3V、CM3R、CM3Yシリーズ：コントロール部の材質は金属で、長寿命と安定した性能を確保。
・CM3PMS、CM3PMXシリーズは金属製カバー付、ボタンを有効的に保護することができます。また、外力によりボタンへの誤動作を防止することによって安全性を向上させることが可能です。
