AirTAC（エアタック）

メカニカルバルブ（2位置5ポード） M5シリーズ

カタログ |

通常単価(税別): 1,179円～2,131円

税込単価: 1,297円～2,344円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

【特長】・排気口にサイレンサー取付が可能：低騒音、低汚染・M5B、M5R、M5...

本体形状
ブロック縦形
ポート数
5ポート
切換位置数
2位置プレッシャ
配管の種類と方向
ダイレクト側面

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が31型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

普通形／ミニ形／R／L／D／C

Y／PL／PM／PP／PF／HS

製品仕様

タイプ		M5B	MSC	M5D	M5R	M5L	M5Y	M5PM	M5PP	M5PF	M5PL	M5HS
使用流体		空気（40μmのフィルタでろ過した）
作動方式		外部制御直動式
配管接続口径（1）		05：M5、06：1/8"、08：1/4"
有効断面積	ミニ型	05：2.5mm²（Cv=0.14）
	110	06：8.0mm²（Cv=0.45）
	210	06：9.0mm²（Cv=0.50）、08：12.0mm²（Cv=0.67）
切換位置区分		2位置5ポート
給油（2）		不要
使用圧力範囲		0～1.0MPa（0～145psi）
保証耐圧力		1.5MPa（215psi）
周囲温度および使用流体温度		-20～+70℃
本体材質		アルミ合金

（1）ポートねじはPT一種類も選択可能。
（2）一度給油した場合は、途中で中止しないで必ず続けて行うようにしてください。また、ISO VG32や同級のタービン油を給油してください。

内部構造

M5L210

番号	品名	番号	品名
1	クロスねじ	9	スプール
2	ロッドカバー	10	Oリング
3	本体	11	クロスポールねじ
4	ブッシュ	12	ローラー固定座
5	位置決め塊	13	レバー
6	クロスポールねじ	14	ロータリー固定座
7	エンドカバー	15	フリップトグル
8	スプリング	16	ローラ

規格表

普通型

選定サポート情報

注文記号

普通形

ミニ形

タイプ	注文形式		適用製品
タイプ	注文記号	規格	適用製品
ローラレバー（R）	M3R05-P14A	M3R05ローラレバー	M5R05
ローラレバー（R）	M3R210-P14A	M3R210ローラレバー	M5R110、M5R210
一方向作動ローラレバー（L）	M3L05-P14A	M3L05一方向作動ローラレバー	M5L05
一方向作動ローラレバー（L）	M3L210-P14A	M3L210一方向作動ローラレバー	M5L110、M5L210
ショートハンドル（D）	M3D210-P13A	M3D210ショートハンドル	M5D110、M5D210
ロングハンドル（C）	M3C210-P13A	M3C210ロングハンドル	M5C110、M5C210
フリップトーグル（Y）	M3Y210-P13	M3Y210フリップトグル	M5Y110、M5Y210
押ボタン（ラッチ型、赤だけ）（PL）	S3PL05-P12A	S3PL押ボタン（ラッチ型、赤だけ）	M5PL110、M5PL210
押ボタン（キノコ頭）（PM）	S3PM05-Pl1A	S3PM押ボタン（キノコ頭）（緑）	M5PM110、M5PM210
	S3PM05-P12A	S3PM押ボタン（キノコ頭）（赤）
	S3PM05-P13A	S3PM押ボタン（キノコ頭）（黒）
押ボタン（平長頭）（PP）	S3PP05-P11A	S3PP押ボタン（平長頭）（緑）	M5PP110、M5PP210
	S3PP05-P12A	S3PP押ボタン（平長頭）（赤）
	S3PP05-P13A	S3PP押ボタン（平長頭）（黒）
押ボタン（平頭）（PF）	S3PF05-P11A	S3PF押ボタン（平頭）（緑）	M5PF110、M5PF210
	S3PF05-P12A	S3PF押ボタン（平頭）（赤）
	S3PF05-P13A	S3PF押ボタン（平頭）（黒）
セレクタ（HS）	S3HS05-P11A	S3HSセレクタ（緑）	M5HS110、M5HS210
	S3HS05-P12A	S3HSセレクタ（赤）
	S3HS05-P13A	S3HSセレクタ（黒）

型番リスト

表示件数

型番

切換操作

配管口の種類

配管ねじの呼び

有効断面積

(mm2)

取付方法

プランジャの種類

ロッド・アームの種類

押ボタンの種類

ボタン色

最小発注数量

プランジャ	M	M5	2.5	側面	[ピン] ピン	-	-	-	1個
プランジャ	[Rc(R)] Rc	1/8	8	側面	[ピン] ピン	-	-	-	1個
プランジャ	[Rc(R)] Rc	1/4	12	側面	[ピン] ピン	-	-	-	1個
ロッド・アーム	[Rc(R)] Rc	1/8	8	側面	-	[その他] ロングハンドル	-	-	1個
ロッド・アーム	[Rc(R)] Rc	1/8	8	側面	-	[その他] ショートハンドル	-	-	1個
セレクトつまみ	[Rc(R)] Rc	1/8	8	側面	-	-	-	黒	1個
セレクトつまみ	[Rc(R)] Rc	1/8	8	側面	-	-	-	緑	1個
セレクトつまみ	[Rc(R)] Rc	1/8	8	側面	-	-	-	赤	1個
セレクトつまみ	[Rc(R)] Rc	1/8	8	側面	-	-	-	黒	1個
セレクトつまみ	[Rc(R)] Rc	1/8	8	側面	-	-	-	赤	1個
セレクトつまみ	[Rc(R)] Rc	1/4	12	側面	-	-	-	黒	1個
セレクトつまみ	[Rc(R)] Rc	1/4	12	側面	-	-	-	緑	1個
押ボタン	[Rc(R)] Rc	1/8	8	側面+パネル取付	-	-	平頭	緑	1個
押ボタン	[Rc(R)] Rc	1/8	8	側面+パネル取付	-	-	平頭	緑	1個
押ボタン	[Rc(R)] Rc	1/4	12	側面+パネル取付	-	-	平頭	緑	1個
押ボタン	[Rc(R)] Rc	1/8	8	側面+パネル取付	-	-	プッシュロック付キノコ	赤	1個
押ボタン	[Rc(R)] Rc	1/8	8	側面+パネル取付	-	-	プッシュロック付キノコ	赤	1個
押ボタン	[Rc(R)] Rc	1/8	8	側面+パネル取付	-	-	[キノコ] キノコ	緑	1個
押ボタン	[Rc(R)] Rc	1/8	8	側面+パネル取付	-	-	[キノコ] キノコ	赤	1個
押ボタン	[Rc(R)] Rc	1/8	8	側面+パネル取付	-	-	[キノコ] キノコ	緑	1個
押ボタン	[Rc(R)] Rc	1/4	12	側面+パネル取付	-	-	[キノコ] キノコ	緑	1個
押ボタン	[Rc(R)] Rc	1/8	8	側面+パネル取付	-	-	平長頭	緑	1個
押ボタン	[Rc(R)] Rc	1/8	8	側面+パネル取付	-	-	平長頭	赤	1個
押ボタン	[Rc(R)] Rc	1/4	12	側面+パネル取付	-	-	平長頭	緑	1個
プランジャ	M	M5	2.5	側面	ローラレバー	-	-	-	1個
プランジャ	[Rc(R)] Rc	1/8	8	側面	ローラレバー	-	-	-	1個
プランジャ	[Rc(R)] Rc	1/8	8	側面	ローラレバー	-	-	-	1個
プランジャ	[Rc(R)] Rc	1/4	12	側面	ローラレバー	-	-	-	1個
トグルスイッチ	[Rc(R)] Rc	1/8	8	側面	-	-	-	-	1個
トグルスイッチ	[Rc(R)] Rc	1/8	8	側面	-	-	-	-	1個
トグルスイッチ	[Rc(R)] Rc	1/4	12	側面	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,214円 ( 1,335円 )	9日目
1,179円 ( 1,297円 )	9日目
1,601円 ( 1,761円 )	3日目
1,874円 ( 2,061円 )	在庫品1日目当日出荷可能
1,576円 ( 1,734円 )	10日目
1,668円 ( 1,835円 )	9日目
1,592円 ( 1,751円 )	9日目
1,914円 ( 2,105円 )	9日目
1,937円 ( 2,131円 )	9日目
2,034円 ( 2,237円 )	3日目
2,131円 ( 2,344円 )	9日目
1,937円 ( 2,131円 )	13日目
1,576円 ( 1,734円 )	3日目
1,854円 ( 2,039円 )	9日目
1,947円 ( 2,142円 )	9日目
1,668円 ( 1,835円 )	3日目
2,034円 ( 2,237円 )	3日目
1,580円 ( 1,738円 )	9日目
1,505円 ( 1,656円 )	9日目
1,854円 ( 2,039円 )	9日目
1,943円 ( 2,137円 )	20日目
1,576円 ( 1,734円 )	3日目
1,433円 ( 1,576円 )	3日目
1,854円 ( 2,039円 )	3日目
1,516円 ( 1,668円 )	3日目
1,945円 ( 2,140円 )	9日目
1,854円 ( 2,039円 )	3日目
1,854円 ( 2,039円 )	在庫品1日目当日出荷可能
1,702円 ( 1,872円 )	在庫品1日目当日出荷可能
1,937円 ( 2,131円 )	3日目
1,937円 ( 2,131円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・排気口にサイレンサー取付が可能：低騒音、低汚染
・M5B、M5R、M5Lシリーズ：外力で切換を行って、位置のチェックとストロークスイッチに用いられる
・M5C、M5D、M5Y、M5PF、M5PM、M5PP、M5PL、M5HSシリーズ：手動切換で、使用条件によって、多様なコントロール部が選択可能
・背圧の影響なし、シール性と操作性向上
・シール性向上、給油不要
・多位置取付、操作性向上

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

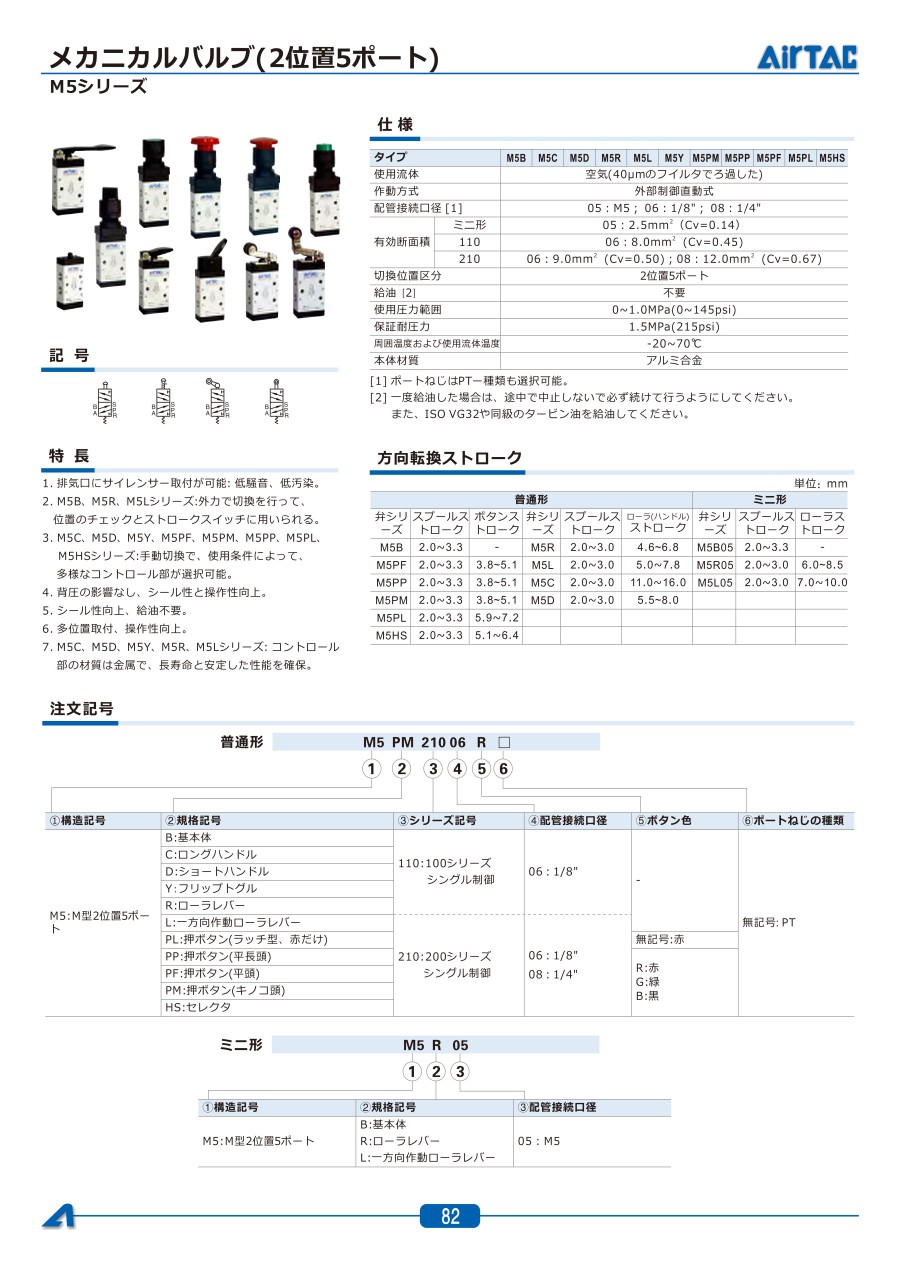

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
