AirTAC（エアタック）

ハンドバルブ（2位置4ポート、3位置4ポート） 4HV、4HVLシリーズ

Name: ハンドバルブ（2位置4ポート、3位置4ポート） 4HV、4HVLシリーズ
Brand: AirTAC（エアタック）
SKU: 221302477468
Rating: 5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 1,926円～4,225円

税込単価: 2,119円～4,648円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

ハンドバルブ（2位置3ポート） HSVシリーズ

通常価格(税別)： 685円 (税込価格：754円)

通常出荷日：在庫品1日目

【特長】・正確な定位、操作性向上。・大きな有効流通面積、低圧力損失。・パネル取...

詳細情報を確認する

ポート数
4ポート
本体形状
ブロック横形
切換操作
手動レバー
配管口の種類
Rc(R)
配管の種類と方向
ダイレクト底面
取付方法
底面
IN側配管ねじの種類
Rc
OUT側配管ねじの種類
Rc

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

4HV

4HVL

製品仕様

型番	4HV2□□-06（L）	4HV2□□-08（L）	4HV3□□-08（L）	4HV3□□-10（L）	4HV4□□-15（L）	4HV4□□-20（L）
使用流体	空気（40μmのフィルタでろ過した）
作動方式	手動直動型
配管接続口径（1）	1/8"	1/4"	1/4"	3/8"	1/2"	3/4"
有効断面積	14.0mm² （Cv=0.78）	16.0mm² （Cv=0.89）	30.0mm² （Cv=1.67）	33.0mm² （Cv=1.83）	88.0mm² （Cv=4.89）	95.0mm² （Cv=5.27）
切換位置区分	2位置4ポート、3位置4ポート
給油	不要
使用圧力範囲	0～1.0MPa（0～145psi）
保証耐圧力	1.5MPa（215psi）
周囲温度および使用流体温度	-20～+70℃
使用角度	90°（3位置4ポート45°）

（1）ポートねじはPT種類も選択可能。

内部構造

4HVL

No.	品名	No.	品名
1	本体	21	ピン1
2	シール受け	22	上カバー
3	バルブカバー	23	スプリング
4	スプール	24	ハンドル
5	ピン	25	ピン2
6	回転軸	26	回転軸Oリング
7	ガスケット	27	スプリング
8	ワッシャ	28	シール
9	ピン	29	ねじ
10	ハンドルハット	30	本体Oリング
11	スプリング	31	シールOリング

規格表

4HV

4HVL

選定サポート情報

注文記号

ハンドバルブ（2位置4ポート、3位置4ポート） 4HV、4HVLシリーズ選定サポー

［1］3位置4ポートは中間クローズ形のみです。
［2］パネル取付にナット付。

型番リスト

表示件数

型番

切換位置数

配管ねじの呼び

有効断面積【区分】

(mm2)

有効断面積

(mm2)

取付形式

ロック

最小発注数量

2位置方向切換	1/8	～15	14	本体取付	ロックなし	1個
2位置方向切換	1/8	～15	14	パネル取付	ロックなし	1個
2位置方向切換	1/8	～15	14	パネル取付	ロック付	1個
2位置方向切換	1/4	～20	16	本体取付	ロックなし	1個
2位置方向切換	1/4	～20	16	本体取付	ロック付	1個
2位置方向切換	1/4	～20	16	パネル取付	ロックなし	1個
2位置方向切換	1/4	～20	16	パネル取付	ロック付	1個
3位置クローズドセンタ	1/8	～15	14	本体取付	ロックなし	1個
3位置クローズドセンタ	1/8	～15	14	本体取付	ロック付	1個
3位置クローズドセンタ	1/4	～20	16	本体取付	ロックなし	1個
3位置クローズドセンタ	1/4	～20	16	本体取付	ロック付	1個
3位置クローズドセンタ	1/4	～20	16	パネル取付	ロックなし	1個
2位置方向切換	1/4	～30	30	本体取付	ロックなし	1個
2位置方向切換	1/4	～30	30	本体取付	ロック付	1個
2位置方向切換	3/8	～40	33	本体取付	ロック付	1個
2位置方向切換	3/8	～40	33	パネル取付	ロックなし	1個
2位置方向切換	3/8	～40	33	パネル取付	ロック付	1個
3位置クローズドセンタ	1/4	～30	30	本体取付	ロックなし	1個
3位置クローズドセンタ	3/8	～40	33	本体取付	ロックなし	1個
3位置クローズドセンタ	3/8	～40	33	本体取付	ロック付	1個
3位置クローズドセンタ	3/8	～40	33	パネル取付	ロック付	1個
2位置方向切換	1/2	～90	88	本体取付	ロックなし	1個
2位置方向切換	1/2	～90	88	本体取付	ロック付	1個
2位置方向切換	1/2	～90	88	パネル取付	ロック付	1個
2位置方向切換	3/4	～100	95	パネル取付	ロック付	1個
3位置クローズドセンタ	1/2	～90	88	本体取付	ロックなし	1個
3位置クローズドセンタ	1/2	～90	88	本体取付	ロック付	1個
3位置クローズドセンタ	3/4	～100	95	本体取付	ロック付	1個

通常単価(税別) (税込単価)	通常出荷日

2,158円 ( 2,374円 )	在庫品1日目当日出荷可能
1,926円 ( 2,119円 )	3日目
2,674円 ( 2,941円 )	在庫品1日目当日出荷可能
2,158円 ( 2,374円 )	在庫品1日目当日出荷可能
2,708円 ( 2,979円 )	在庫品1日目当日出荷可能
2,181円 ( 2,399円 )	9日目
2,641円 ( 2,905円 )	3日目
2,143円 ( 2,357円 )	9日目
2,295円 ( 2,525円 )	9日目
1,987円 ( 2,186円 )	在庫品1日目当日出荷可能
2,583円 ( 2,841円 )	在庫品1日目当日出荷可能
2,181円 ( 2,399円 )	9日目
2,640円 ( 2,904円 )	在庫品1日目当日出荷可能
3,370円 ( 3,707円 )	5日目
3,278円 ( 3,606円 )	在庫品1日目当日出荷可能
2,276円 ( 2,504円 )	9日目
2,949円 ( 3,244円 )	9日目
2,317円 ( 2,549円 )	9日目
2,432円 ( 2,675円 )	9日目
2,975円 ( 3,273円 )	9日目
3,696円 ( 4,066円 )	9日目
3,952円 ( 4,347円 )	在庫品1日目当日出荷可能
4,112円 ( 4,523円 )	3日目
4,225円 ( 4,648円 )	9日目
4,128円 ( 4,541円 )	在庫品1日目当日出荷可能
3,765円 ( 4,142円 )	在庫品1日目当日出荷可能
4,112円 ( 4,523円 )	9日目
4,112円 ( 4,523円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・正確な定位、操作性向上。
・大きな有効流通面積、低圧力損失。
・パネル取付と底部取付2種類が選択可能。パネル取付は取付ねじ付。

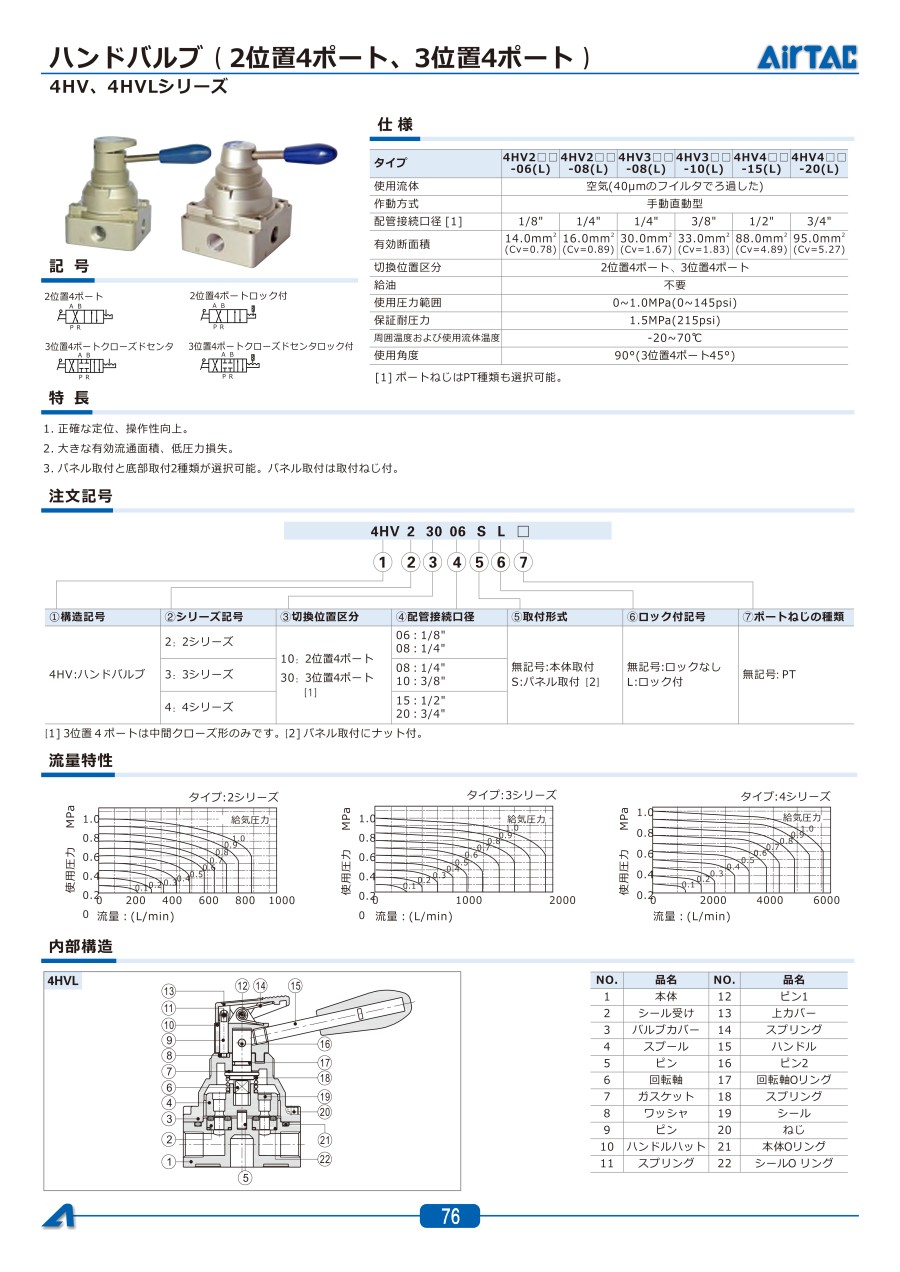

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
