ハンドバルブ（2位置3ポート） HSVシリーズ
- 通常単価(税別)
- 685円～1,869円
- 税込単価
- 754円～2,056円
【特長】・多様なねじ接続形式・操作性向上・大きな有効流通面積・カラーアルマイト...
詳細情報を確認する未確定：候補が12型番あります。
商品情報
外形図
標準型
ダブルメネジ（FF）
オネジとメネジ（SF)
ダブルオネジ（SS）
製品仕様
| 型番 | HSV06 | HSV08 | HSV10 | HSV15 | HSV20 | HSV25 |
|---|---|---|---|---|---|---|
| 使用流体 | 空気（40μmのフィルタでろ過した） | |||||
| 作動方式 | 手動直動型 | |||||
| 配管接続口径（1） | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| 有効断面積 | 23.0mm2 （Cv=1.28） | 40.0mm2 （Cv=2.20） | 62.0mm2 （Cv=3.50） | 140.0mm2 （Cv=7.80） | 250.0mm2 （Cv=13.80） | 392.0mm2 （Cv=21.78） |
| 切換位置区分 | 2位置3ポート | |||||
| 給油 | 不要 | |||||
| 使用圧力範囲 | 0～1.0MPa（0～145psi） | |||||
| 保証耐圧力 | 1.5MPa（215psi） | |||||
| 周囲温度および 使用流体温度 | -20～+70℃ | |||||
| 本体材質 | アルミ合金 | |||||
（1）ポートねじはNPT、G二種類も選択可能。
内部構造
| No. | 品名 |
|---|---|
| 1 | スプール |
| 2 | 本体 |
| 3 | Oリング |
| 4 | 止め輪 |
規格表
選定サポート情報
注文記号
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
717円 ( 789円 ) | 9日目 |
685円 ( 754円 ) | 9日目 |
770円 ( 847円 ) | 9日目 |
811円 ( 892円 ) | 9日目 |
898円 ( 988円 ) | 在庫品1日目当日出荷可能 |
766円 ( 843円 ) | 3日目 |
888円 ( 977円 ) | 9日目 |
909円 ( 1,000円 ) | 9日目 |
1,072円 ( 1,179円 ) | 9日目 |
1,869円 ( 2,056円 ) | 在庫品1日目当日出荷可能 |
1,538円 ( 1,692円 ) | 9日目 |
1,774円 ( 1,951円 ) | 9日目 |

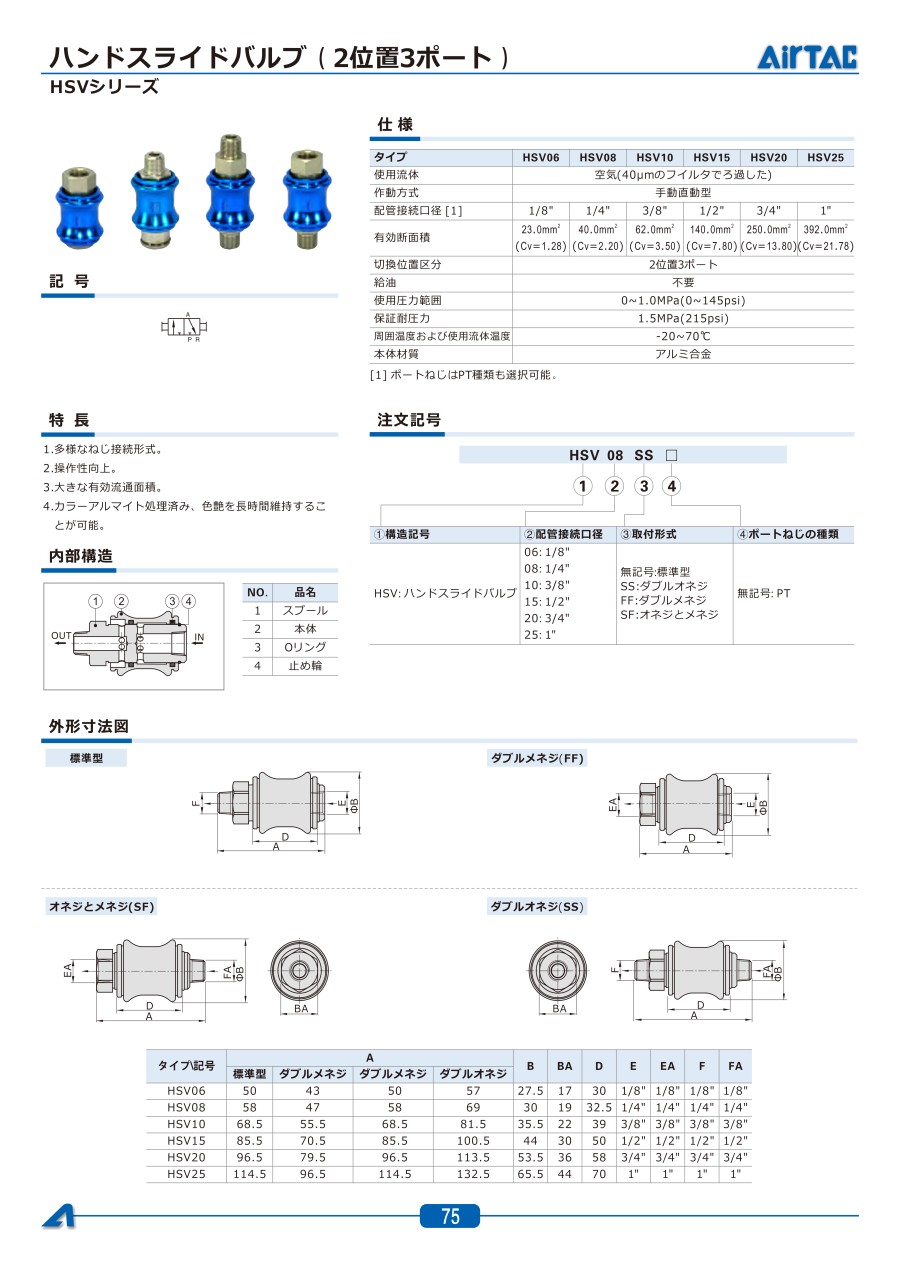

カタログ
