SDRシリーズレギュレータ
- 通常単価(税別)
- 1,040円～1,688円
- 税込単価
- 1,144円～1,857円
【特長】・ピストン背圧式構造を採用し、シンプル、且つコンパクトで、費用対効果も...
詳細情報を確認する
未確定：候補が18型番あります。
商品情報
外形図
製品仕様
| 型番 | SDR100-M5 | SDR100-06 | SDR200-06 | SDR200-08 | SDR100L-M5 | SDR100L-06 | SDR200L-06 | SDR200L-08 |
|---|---|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||||
| 使用圧力範囲 | 0.05～0.9MPa（7～130psi） | 0.03～0.4MPa（4～57psi） | ||||||
| 最高使用圧力 | 1.0MPa（145psi） | |||||||
| 保証耐圧力 | 1.5MPa（215psi） | |||||||
| 周囲温度 及び使用流体温度 | -20～+70℃ | |||||||
| 配管接続口径 | M5 | 1/8" | 1/4" | M5 | 1/8" | 1/4" | ||
構造
| 番号 | 品名 | 材質 | 番号 | 品名 | 材質 |
|---|---|---|---|---|---|
| 1 | 本体 | アルミニウム 合金 | 8 | フテム | 黄銅 |
| 2 | 調圧プラグ | NBR | 9 | ハンドル | POM |
| 3 | O形リング | NBR | 10 | リングナット | 快削銅 |
| 4 | 異形Oリング | NBR | 11 | スプリング | SWC |
| 5 | 固定リング キャップ | POM | 12 | ピストン | POM |
| 6 | マークリング | POM | 13 | レギュレータ パッド | POM |
| 7 | ボンネット | POM | 14 | スプリング | SUS304 |
規格表
選定サポート情報
注文記号
注意・禁止事項
調整ノブのロックを解除して圧力調整を行い、調整後は再度ロックします。さもないと、調整ノブの損傷や二次圧力に変化を引き起こす可能性があります。
- （1）調整ノブを引き出し、ロックを解除します。調整ノブの下にオレンジマーキングリングが表示されているとき、調整ノブのロックが解除されていることを示します。
- （2）調整ノブを押し込むと、ロックされます。調整ノブ下のオレンジマーキングリングが完全に消失したとき、調整ノブがロックされていることを示します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,541円 ( 1,695円 ) | 9日目 |
1,607円 ( 1,768円 ) | 9日目 |
1,688円 ( 1,857円 ) | 在庫品1日目当日出荷可能 |
1,378円 ( 1,516円 ) | 9日目 |
1,489円 ( 1,638円 ) | 9日目 |
1,688円 ( 1,857円 ) | 在庫品1日目当日出荷可能 |
1,472円 ( 1,619円 ) | 17日目 |
1,040円 ( 1,144円 ) | 20日目 |
1,515円 ( 1,667円 ) | 9日目 |
1,314円 ( 1,445円 ) | 9日目 |
1,201円 ( 1,321円 ) | 3日目 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,345円 ( 1,480円 ) | 9日目 |
1,418円 ( 1,560円 ) | 9日目 |
1,314円 ( 1,445円 ) | 16日目 |
1,259円 ( 1,385円 ) | 9日目 |
1,593円 ( 1,752円 ) | 9日目 |
1,688円 ( 1,857円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ピストン背圧式構造を採用し、シンプル、且つコンパクトで、費用対効果も高く、取付が簡単。
・調整できる圧力の範囲が広く、標準型だけでなく低圧も選択可能。
出力圧が安定しており、主に高圧ではなく、さらに費用対効果に対する要求が高い場合に用いる。
・単体取付方式を採用し、柔軟な取付が可能。

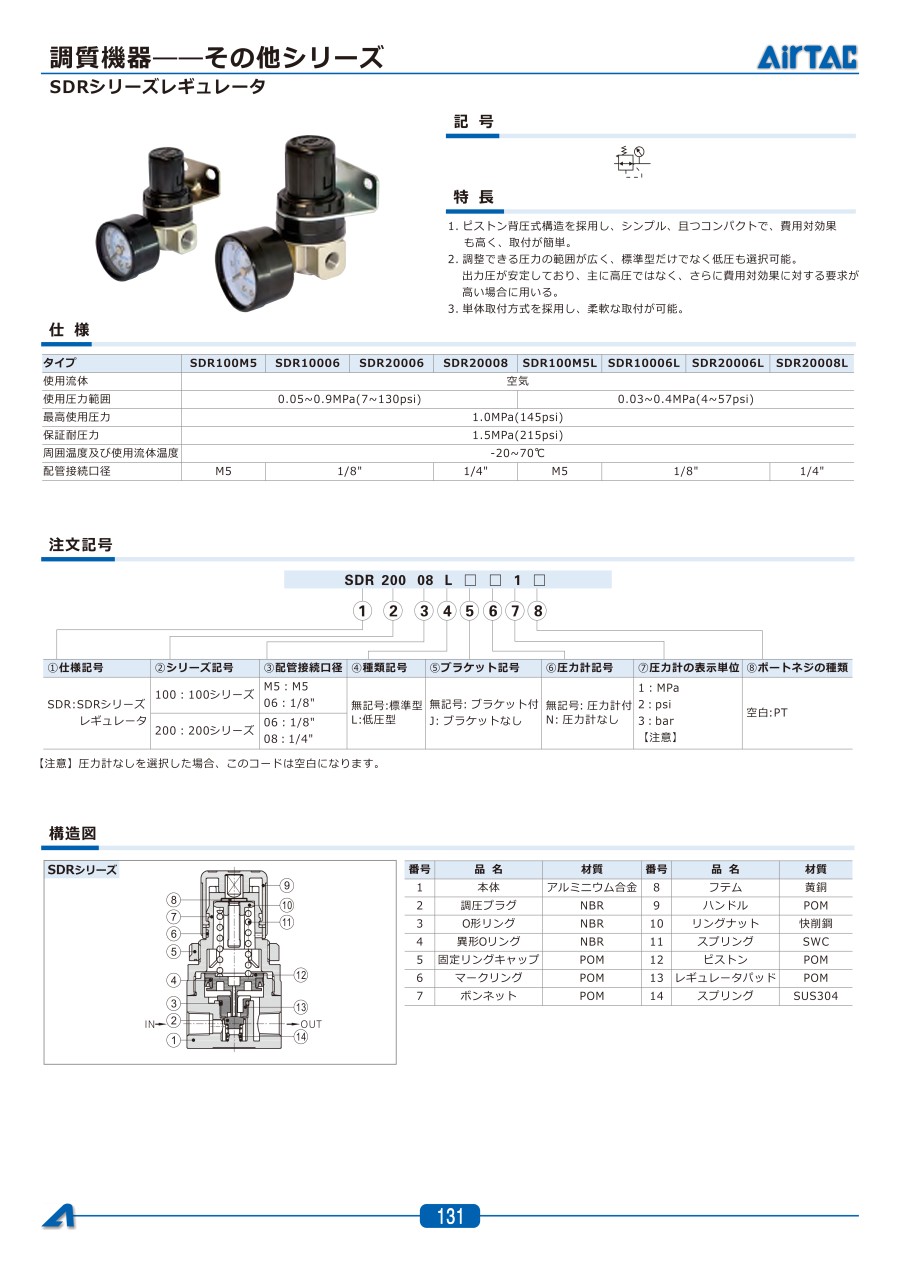

カタログ
SDRシリーズレギュレータのレビュー
シリンダ圧力調整
5
5.02023/06/02
値段もお値打ちで、問題なく使えています。
精度が必要な個所にはわかりませんが、
通常使いならこれでいいです。
0人が参考にしています。
空気圧
5
5.02021/11/28
安価・小型で、問題なく使用しています。
他社のレギュレータを購入したことがありますが、遜色ありません。
0人が参考にしています。
空気圧調整
5
5.02021/05/11
AirTAC製品は他にも使用していますが、問題なくしようできています。
レギュレータも取り扱っていたので購入を致しました...もっと読む
0人が参考にしています。
