GPFRシリーズ精密フィルタレギュレータ
- 通常単価(税別)
- 4,045円～5,982円
- 税込単価
- 4,450円～6,580円
【特長】・埋込圧力計採用、省スペース。（標準の圧力計も選択可能。）・内部ロック...
詳細情報を確認する- レギュレータユニット組合せ
- フィルタレギュレータ
- 圧縮空気品質
- 一般乾燥エア
- リリーフ機構
- ノンリリーフ
- 流れ方向
- 標準流れ(左→右)
- 最高使用圧力 (MPa)
- 1
ご注意
- GA/GPシリーズ（圧力計無し）に関しまして、9月1日以降出荷分から外観が変更となります。
取り付け寸法に変更点はございません。外観に関してはこちらから御確認お願い致します。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図

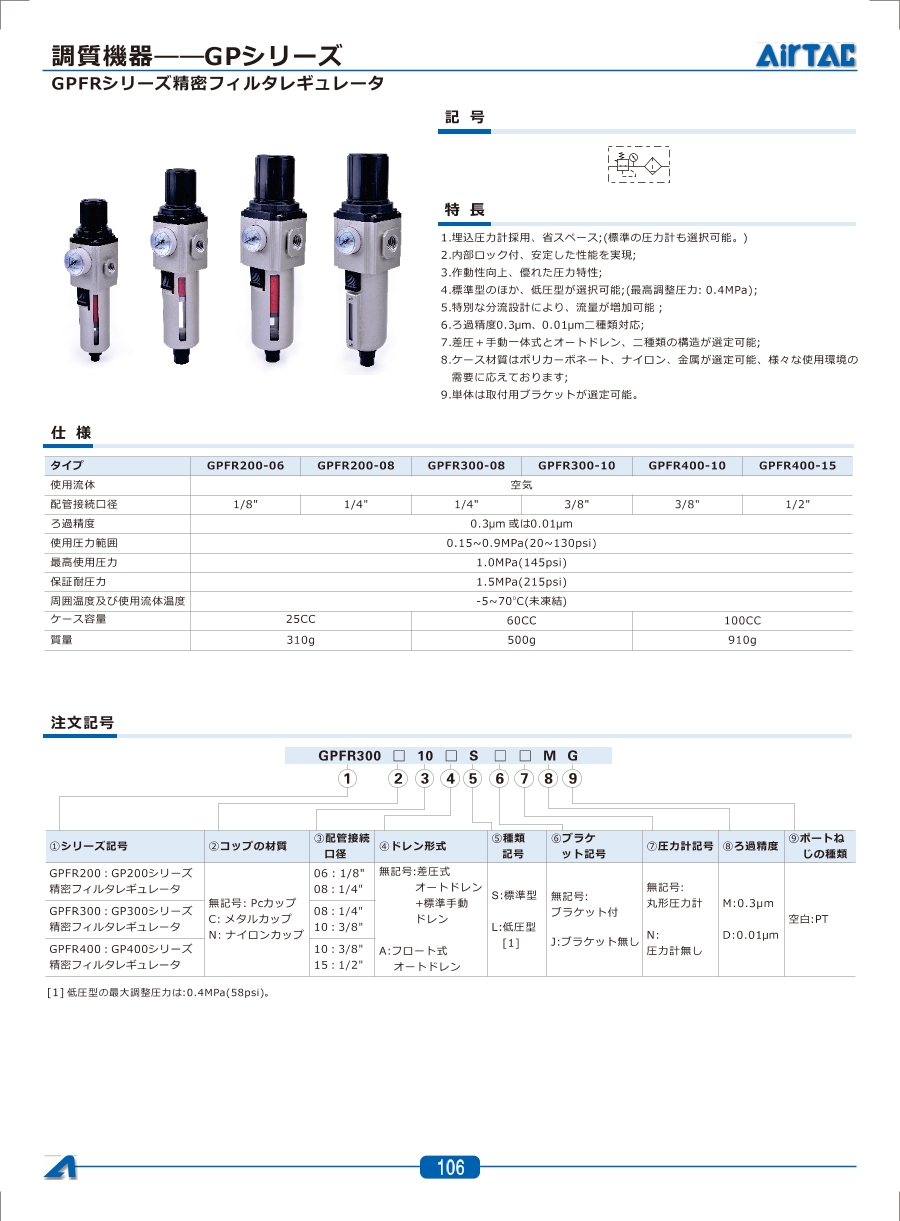

製品仕様
| 型番 | GPFR200-06 | GPFR200-08 | GPFR300-08 | GPFR300-10 | GPFR400-10 | GPFR400-15 | |
|---|---|---|---|---|---|---|---|
| 使用流体 | 空気 | ||||||
| 配管接続口径 | 1/8" | 1/4" | 1/4" | 3/8" | 3/8" | 1/2" | |
| ろ過精度 | 0.3μm或は0.01μm | ||||||
| 使用圧力範囲 | 0.15～0.9MPa（20～130psi） | ||||||
| 最高使用圧力 | 1.0MPa（145psi） | ||||||
| 保証耐圧力 | 1.5MPa（215psi） | ||||||
| 周囲温度及び使用流体温度 | -5～+70℃（未凍結） | ||||||
| ケース容量 | 25cc | 60cc | 100cc | ||||
| 質量 | 310g | 500g | 910g | ||||
構造
| 番号 | 品名 | 材質 | 番号 | 品名 | 材質 |
|---|---|---|---|---|---|
| 1 | ケース | PC／透明ナイロン アルミニウム合金 | 11 | ハンドル | POM |
| 2 | 保護カバー | SPCC | 12 | スプリング | SWPB |
| 3 | 精密フィルタ | 高分子材料 | 13 | ボンネット | POM |
| 4 | スペーサー | NBR | 14 | 本体 | アルミニウム合金 |
| 5 | 調圧プラグ | アミニウム合金包胶 | 15 | 伝導器 | POM |
| 6 | 調圧ステム | POM | 16 | スプリング | SWPB |
| 7 | ダイヤフラム | NBR | 17 | 圧力計 | 組立品 |
| 8 | キャップ | POM | 18 | レベルメーター内カバー | PC |
| 9 | フテム | 快削鋼 | 19 | Oリング | NBR |
| 10 | リングナット | 快削鋼 | 20 | レベルメーター保護カバー | SPCC |
規格表
選定サポート情報
注文記号
［1］低圧型の最大調整圧力は0.4MPa（58psi）。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,119円 ( 5,631円 ) | 9日目 |
4,263円 ( 4,689円 ) | 9日目 |
4,045円 ( 4,450円 ) | 9日目 |
4,074円 ( 4,481円 ) | 9日目 |
4,413円 ( 4,854円 ) | 13日目 |
5,982円 ( 6,580円 ) | 9日目 |
詳細情報
基本情報
【特長】
・埋込圧力計採用、省スペース。（標準の圧力計も選択可能。）
・内部ロック付、安定した性能を実現。
・作動性向上、優れた圧力特性。
・標準型のほか、低圧型が選択可能。（最高調整圧力：0.4MPa）
・特別な分流設計により、流量が増加可能。
・ろ過精度0.3μm、0.01μm二種類対応。
・差圧+手動一体式とオートドレン、二種類の構造が選定可能。
・ケース材質はポリカーボネート、ナイロン、金属が選定可能、様々な使用環境の需要に応えております。
・単体は取付用ブラケットが選定可能。
ご注意
- GA/GPシリーズ（圧力計無し）に関しまして、9月1日以降出荷分から外観が変更となります。
取り付け寸法に変更点はございません。外観に関してはこちらから御確認お願い致します。
