GAシリーズ GAFシリーズフィルター
- 通常単価(税別)
- 1,558円～5,307円
- 税込単価
- 1,714円～5,838円
【特長】・優れた固形異物と過飽和水分を除去する性能（ろ過度による）・大容量、優...
詳細情報を確認する
未確定：候補が15型番あります。
商品情報

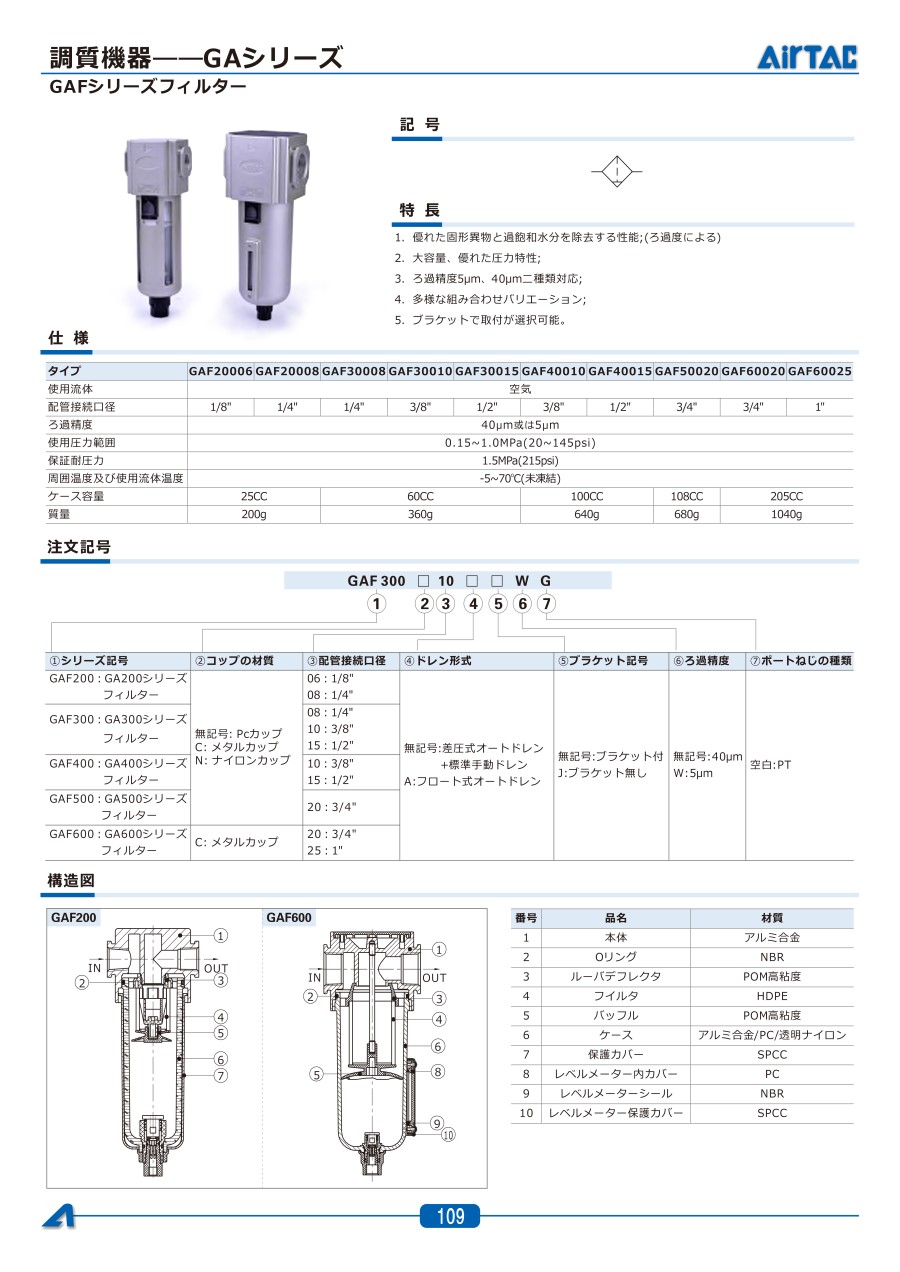

外形図
製品仕様
| タイプ | GAF200-06 | GAF200-08 | GAF300-08 | GAF300-10 | GAF300-15 | GAF400-10 | GAF400-15 | GAF600-20 | GAF600-25 |
|---|---|---|---|---|---|---|---|---|---|
| 使用流体 | 空気 | ||||||||
| 配管接続口径 | 1/8" | 1/4" | 1/4" | 3/8" | 1/2" | 3/8" | 1/2" | 3/4" | 1" |
| ろ過精度 | 40μm或は5μm | ||||||||
| 使用圧力範囲 | 0.15～1.0MPa（20～145psi） | ||||||||
| 保証耐圧力 | 1.5MPa（215psi） | ||||||||
| 周囲温度及び 使用流体温度 | -5～70℃（未凍結） | ||||||||
| ケース容量 | 25CC | 60CC | 100CC | 205CC | |||||
| 質量 | 200g | 360g | 640g | 1040g | |||||
構造図
部品リスト
| 番号 | 品名 | 材質 | 番号 | 品名 | 材質 |
|---|---|---|---|---|---|
| 1 | 本体 | アルミ合金 | 6 | ケース | アルミ合金\PC\透明ナイロン |
| 2 | Oリング | NBR | 7 | 保護力パー | SPCC |
| 3 | ルーバデフレクタ | POM高粘度 | 8 | レベルメーター内カバー | PC |
| 4 | フィルタ | HDPE | 9 | レベルメーターシール | NBR |
| 5 | バッフル | POM高粘度 | 10 | レベルメーター保護力バー | SPCC |
規格表
性質性能情報・試験情報
流量特性
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,426円 ( 2,669円 ) | 9日目 |
2,426円 ( 2,669円 ) | 9日目 |
1,558円 ( 1,714円 ) | 5日目 |
2,760円 ( 3,036円 ) | 5日目 |
1,819円 ( 2,001円 ) | 9日目 |
1,765円 ( 1,942円 ) | 5日目 |
2,629円 ( 2,892円 ) | 9日目 |
2,017円 ( 2,219円 ) | 9日目 |
3,033円 ( 3,336円 ) | 9日目 |
2,336円 ( 2,570円 ) | 9日目 |
2,829円 ( 3,112円 ) | 9日目 |
2,829円 ( 3,112円 ) | 9日目 |
5,307円 ( 5,838円 ) | 9日目 |
4,601円 ( 5,061円 ) | 9日目 |
5,296円 ( 5,826円 ) | 9日目 |
詳細情報
基本情報
【特長】
・優れた固形異物と過飽和水分を除去する性能（ろ過度による）
・大容量、優れた圧力特性
・ろ過精度5μm、40μm二種類対応
・多様な組み合わせバリエーション
・ブラケットで取付が選択可能
ご注意
- 正確な使用流量は流量特性ページをご参照ください。
GAシリーズ GAFシリーズフィルターのレビュー
7HPコンプレッサ一次フィルタ
1
1.02021/08/25
取付1年2ヶ月程度で、ドレンのフロート型排出機構が破損し、突然タンク下方に噴出しました。
仕方なく、ドレンバルブを沈みプ...もっと読む
ミスミからのコメント
本商品はご利用環境により寿命に差が出てくることがございます。 数か月ごとの定期的な点検などで状態を確認いただき、不具合の可能性がある場合は故障の前に交換いただくことをお勧めいたします。
2人が参考にしています。
