防爆形 5ポートパイロット形ソレノイドバルブ 50-VFE3000・5000シリーズ マニホールド
- 通常単価(税別)
- 888円～47,645円
- 税込単価
- 977円～52,410円
耐圧防爆構造認定品として日本国内でのみ使用可能。・構造規格（ガス蒸気防爆）：d...
詳細情報を確認する- 適用シリーズ
- SMC 50-VFEシリーズ
商品情報

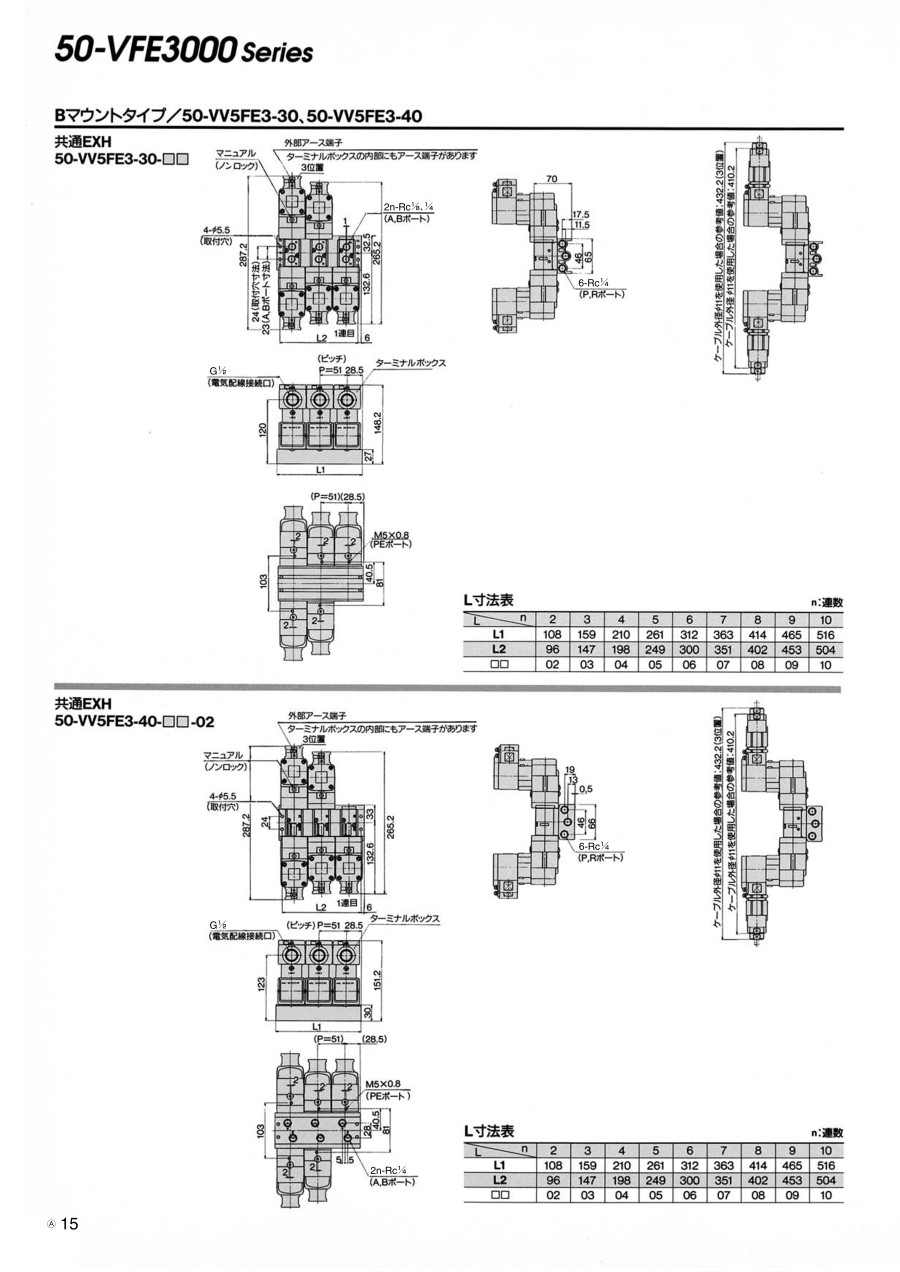

外形図
Bマウントタイプ/50-VV5FE3-30
■共通EXH
50-VV5FE3-30-□□
Bマウントタイプ/50-VV5FE5-20
■共通EXH
50-VV5FE5-20-□□
L寸法表
■50-VV5FE3-30-□□
| n：連数 | 2 | 3 | 4 | 6 | 10 |
|---|---|---|---|---|---|
| L1 | 108 | 159 | 210 | 312 | 516 |
| L2 | 96 | 147 | 198 | 300 | 504 |
| □□ | 02 | 03 | 04 | 06 | 10 |
■50-VV5FE5-20-□□
| n：連数 | 3 |
|---|---|
| L1 | 169 |
| L2 | 156 |
| □□ | 03 |
製品仕様
50-VFE3000 Series
■仕様
| 型式 | （2）30形 | |
|---|---|---|
| マニホールド形式 | 単一ベース形 Bマウント | |
| P（SUP）・（1）R（EXH）方式 | 共通SUP・EXH | |
| バルブ連数 | 2、3、4、6、10連 | |
| 配管方向 | P | 横 ベース |
| R | 横 ベース | |
| 接続場所 | ||
| A・B | 上 バルブ | |
| 管接続口径 | P | 1/4 |
| R | 1/4 | |
| A・B | 1/8・1/4 | |
注）主弁・パイロット弁集合排気形は、共通EXH方式適用のバルブのみ可能です。
（1）P（SUP）ポートの形式はすべて共通です。
（2）8連以上の場合には、両側のPポートから加圧し、両側のRポートより排気してください。
■マニホールド型番表示方法
マニホールドするバルブおよびブランキングプレートAss'yは、マニホールド型番と併記してご指示ください。
（例）
50-VV5FE3-30-05…1ヶ（マニホールド）
VF3000-13-1A…1ヶ（ブランキングプレート）
・共通SUP・共通EXH方式
注）8連以上の場合には、両側のPポートから加圧し、両側のRポートより排気してください。
30形
50-VFE5000 Series
■仕様
| 型式 | 20形 | |
|---|---|---|
| マニホールド形式 | 単一ベース形 Bマウント | |
| P（SUP）・（1）R（EXH）方式 | 共通SUP・EXH | |
| バルブ連数 | 3連 | |
| 配管方向 | P | 横 ベース |
| R | 横 ベース | |
| 接続場所 | ||
| A・B | 上 バルブ | |
| 管接続口径 | P | 3/8 |
| R | 3/8 | |
| A・B | 1/4・3/8 | |
（1）P（SUP）ポートの形式はすべて共通です。
■マニホールド型番表示方法
マニホールドするバルブおよびブランキングプレートAss'yは、マニホールド型番と併記してご指示ください。
（例）
50-VV5FE5-20-05…1ヶ（マニホールド）
■共通SUP・共通EXH方式
20形
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,919円 ( 7,611円 ) | 6日目 |
8,507円 ( 9,358円 ) | 6日目 |
10,097円 ( 11,107円 ) | 6日目 |
11,687円 ( 12,856円 ) | 19日目 |
13,275円 ( 14,603円 ) | 6日目 |
14,866円 ( 16,353円 ) | 19日目 |
16,456円 ( 18,102円 ) | 19日目 |
18,045円 ( 19,850円 ) | 19日目 |
19,634円 ( 21,597円 ) | 19日目 |
15,339円 ( 16,873円 ) | 19日目 |
17,677円 ( 19,445円 ) | 19日目 |
20,015円 ( 22,017円 ) | 19日目 |
22,352円 ( 24,587円 ) | 19日目 |
24,690円 ( 27,159円 ) | 19日目 |
27,027円 ( 29,730円 ) | 19日目 |
29,365円 ( 32,302円 ) | 19日目 |
31,703円 ( 34,873円 ) | 19日目 |
34,040円 ( 37,444円 ) | 19日目 |
18,979円 ( 20,877円 ) | 19日目 |
21,230円 ( 23,353円 ) | 19日目 |
23,467円 ( 25,814円 ) | 19日目 |
25,718円 ( 28,290円 ) | 19日目 |
27,956円 ( 30,752円 ) | 19日目 |
30,208円 ( 33,229円 ) | 19日目 |
32,443円 ( 35,687円 ) | 19日目 |
34,694円 ( 38,163円 ) | 19日目 |
36,932円 ( 40,625円 ) | 19日目 |
11,459円 ( 12,605円 ) | 19日目 |
13,838円 ( 15,222円 ) | 19日目 |
16,228円 ( 17,851円 ) | 19日目 |
18,606円 ( 20,467円 ) | 19日目 |
20,997円 ( 23,097円 ) | 19日目 |
23,375円 ( 25,713円 ) | 19日目 |
25,766円 ( 28,343円 ) | 19日目 |
28,143円 ( 30,957円 ) | 19日目 |
30,533円 ( 33,586円 ) | 19日目 |
28,570円 ( 31,427円 ) | 19日目 |
30,948円 ( 34,043円 ) | 19日目 |
33,339円 ( 36,673円 ) | 19日目 |
35,716円 ( 39,288円 ) | 19日目 |
38,108円 ( 41,919円 ) | 19日目 |
40,484円 ( 44,532円 ) | 19日目 |
42,876円 ( 47,164円 ) | 19日目 |
45,253円 ( 49,778円 ) | 19日目 |
47,645円 ( 52,410円 ) | 19日目 |
22,118円 ( 24,330円 ) | 19日目 |
25,157円 ( 27,673円 ) | 19日目 |
28,197円 ( 31,017円 ) | 19日目 |
31,235円 ( 34,359円 ) | 19日目 |
34,274円 ( 37,701円 ) | 19日目 |
37,312円 ( 41,043円 ) | 19日目 |
40,352円 ( 44,387円 ) | 19日目 |
43,390円 ( 47,729円 ) | 19日目 |
46,429円 ( 51,072円 ) | 19日目 |
888円 ( 977円 ) | 19日目 |
詳細情報
基本情報
耐圧防爆構造認定品として日本国内でのみ使用可能。
・構造規格（ガス蒸気防爆）：d2G4（型式検定合格番号 第T46132号）
・技術的基準（IEC規格79関係）：Exd II BT4（型式検定合格番号 第TC14604号）
※本製品は社団法人産業安全技術協会（TIIS）の防爆構造、電気機械器具型式検定にパイロット弁部の型式で認定されています。
【カタログはこちらをご参照ください】
・50-VFE3000シリーズ P.14
・50-VFE5000シリーズ P.18
