未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

L形プラグコネクタ（L）／M形プラグコネクタ（M）のその他の寸法はグロメットタイプと同じになります。

30型マニホールド：上配管／SS3Y1-30-［連数］-F

3ポートソレノイドバルブ直動形弾性体シール SY100シリーズマニホールド外形図01

※ブラケットは取付けられていません。任意の位置に取付けて使用してください。（6連以上は2ヶ付属）

31型マニホールド：上配管／SS3Y1-31-［連数］

3ポートソレノイドバルブ直動形弾性体シール SY100シリーズマニホールド外形図02

S41型マニホールド：横配管／SS3Y1-S41-［連数］-M3,-M5

3ポートソレノイドバルブ直動形弾性体シール SY100シリーズマニホールド外形図03

製品仕様

共通SUP・共通EXH方式

3ポートソレノイドバルブ直動形弾性体シール SY100シリーズマニホールド型番表示方法

仕様

型番		30型^注3）	31型	S41型
マニホールド型式		単一ベース形 Bマウント
P（SUP）・R（EXH）方式		共通SUP・共通EXH
バルブ連数		2～10連	2～20連
Aポート配管仕様	場所	バルブ		ベース
Aポート配管仕様	方向	上		横
管接続口径	P、Rポート	M5×0.8
管接続口径	Aポート	M3×0.5		M3×0.5、M5×0.8

注1）SY114（A）とSY124（A）を同一マニホールドに取付けることはできません。
注2）SY124（A）の場合Rポートより加圧し、Pポートより排気してください。
注3）30型はSY113、SY113A専用です。また排気ポートに配管は接続できません。
注4）CE対応はDCのみです。

寸法

■30型マニホールド：上配管／SS3Y1-30-［連数］-F

連数	2	3	4	5	6	7	8	9	10
L	20.5	31	41.5	52	62.5	73	83.5	94	104.5

■31型マニホールド：上配管／SS3Y1-31-［連数］／S41型マニホールド：横配管／SS3Y1-S41-［連数］-M3,M5

連数	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
L₁	33.5	44	54.5	65	75.5	86	96.5	107	117.5	128	138.5	149	159.5	170	180.5	191	201.5	212	222.5
L₂	27.5	38	48.5	59	69.5	80	90.5	101	111.5	122	132.5	143	153.5	164	174.5	185	195.5	206	216.5

電磁弁、ガスケットマニホールドの組合せ

【直接配管形】

3ポートソレノイドバルブ直動形弾性体シール SY100シリーズマニホールド仕様01

【ベース配管形】

3ポートソレノイドバルブ直動形弾性体シール SY100シリーズマニホールド仕様02

※ 取付ねじ締付トルク
M1.7：0.12N・m

流量特性表

型番		管接続口径		有効断面積（mm²）
型番		1（P）,3（R）ポート	2（A）ポート	有効断面積（mm²）
SS3Y1-30型	SY1□3	M5×0.8	M3×0.5	0.14
SS3Y1-30型	SY1□3A	M5×0.8	M3×0.5	0.21
SS3Y1-31型	SY1□3	M5×0.8	M3×0.5	0.14
SS3Y1-31型	SY1□3A	M5×0.8	M3×0.5	0.21
SS3Y1-S41型	SY1□4	M5×0.8	M3×0.5	0.14
	SY1□4A	M5×0.8	M3×0.5	0.21
	SY1□4	M5×0.8	M3×0.8	0.14
	SY1□4A	M5×0.8	M3×0.8	0.21

注）マニホールドベース取付時の値。

型番リスト

表示件数

型番

種類	種別	連数	ポート管接続口径	CE対応	配管型式	最小発注数量

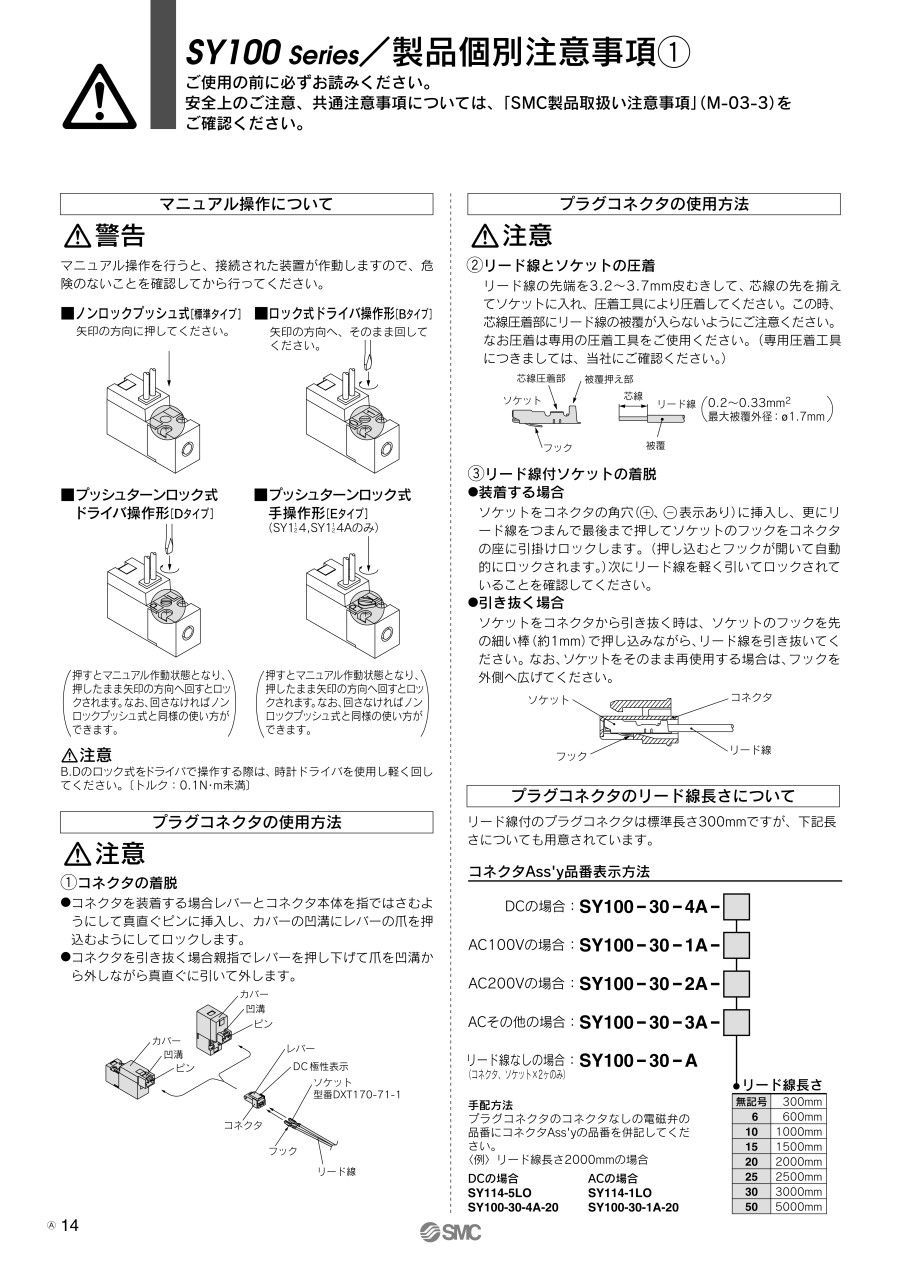

[配線部品] ソケット	ソケット	-	-	-	-	1個
マニホールド用ベース	S41型	2	M5×0.8	CE対応品	-	1個
マニホールド用ベース	S41型	4	M5×0.8	非対応	-	1個
マニホールド用ベース	S41型	4	M5×0.8	CE対応品	-	1個
マニホールド用ベース	S41型	8	M5×0.8	非対応	-	1個
マニホールド用ベース	S41型	10	M5×0.8	非対応	-	1個

通常単価(税別) (税込単価)	通常出荷日

60円 ( 66円 )	在庫品1日目当日出荷可能
2,078円 ( 2,286円 )	6日目
3,680円 ( 4,048円 )	6日目
3,509円 ( 3,860円 )	6日目
6,588円 ( 7,247円 )	9日目
7,689円 ( 8,458円 )	6日目

詳細情報

基本情報

基本情報

3ポートソレノイドバルブ直動形弾性体シール SY100シリーズのマニホールドです。
