エアシリンダ CJ2・CM2・CG1/3/5・CQ2シリーズ 取付金具・ナット・ロッド先端キャップ
- 通常単価(税別)
- 32円～3,613円
- 税込単価
- 35円～3,974円
エアシリンダCJ2 CM2 CG1 CG3シリーズ、ステンレスシリンダCG5・...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が169型番あります。
商品情報
CM2シリーズ取付支持金具/部品品番
| 取付支持金具 | 最小 手配数量 | チューブ内径（mm） | 内訳（最小手配数量時） | |||
|---|---|---|---|---|---|---|
| 20 | 25 | 32 | 40 | |||
| フート（注1） | 2 | CM-L020B | CM-L032B | CM-L040B | フート2ヶ、取付ナット1ヶ | |
| フランジ | 1 | CM-F020B | CM-F032B | CM-F040B | フランジ1ヶ | |
| 1山クレビス（注2） | 1 | CM-C020B | CM-C032B | CM-C040B | 1山クレビス1ヶ、ライナー3枚 | |
| 2山クレビス（ピン付） （注2）（注3） | 1 | CM-D020B | CM-D032B | CM-D040B | 2山クレビス1ヶ、ライナー3枚 クレビスピン1ヶ、止め輪2ヶ | |
| 2山クレビス用ピン | 1 | CDP-1 | CDP-2 | クレビスピン1ヶ、止め輪（割りピン）2ヶ | ||
| トラニオン（ナット付） | 1 | CM-T020B | CM-T032B | CM-T040B | トラニオン1ヶ、トラニオンナット1ヶ | |
| ロッド先端ナット | 1 | NT-02 | NT-03 | NT-04 | ロッド先端ナット1ヶ | |
| 取付ナット | 1 | SN-020B | SN-032B | SN-040B | 取付ナット1ヶ | |
| トラニオンナット | 1 | TN-020B | TN-032B | TN-040B | トラニオンナット1ヶ | |
| 2山ナックルジョイント用ピン | 1 | CDP-1 | - | ナックルピン1ケ、止め輪（割りピン）2ヶ | ||
| クレビス受け用ピン（CM2E、CM2V用） | 1 | CD-S02 | CD-S03 | クレビスピン1ヶ、止め輪2ヶ | ||
| クレビス受け（CM2E、CM2V用） | 1 | CM-E020B | CM-E032B | クレビス受け1ヶ、クレビスピン1ヶ、止め輪2ヶ | ||
| 搖動受け金具（CM2C使用） | 1 | CM-B032 | CM-B040 | 揺動受け金具2ヶ（2種類各1ケ） | ||
| 動受け金具用ビン（CM2C用） | 1 | CDP-1 | CD-S03 | ピン1ヶ、止め輪2ヶ | ||
| 動受け金具（CM2T、CM2U使用） | 1 | CM-B020 | CM-B032 | CM-B040 | 揺動受け金具2ヶ（2種類各1ヶ） | |
- ※ 注1）フート金具はシリンダ1台分の場合の数量は2ヶで手配くたさい。
- ※ 注2）クレビス金具には取付時の角度調整用としてライナーが3枚付属されます。
- ※ 注3）クレビス用ビンと止め輪（Φ40は割ピン）が同梱されます。
- ※ 注）付属金具（オプション）の外形寸法につきましてはP.189、190をご参照ください。

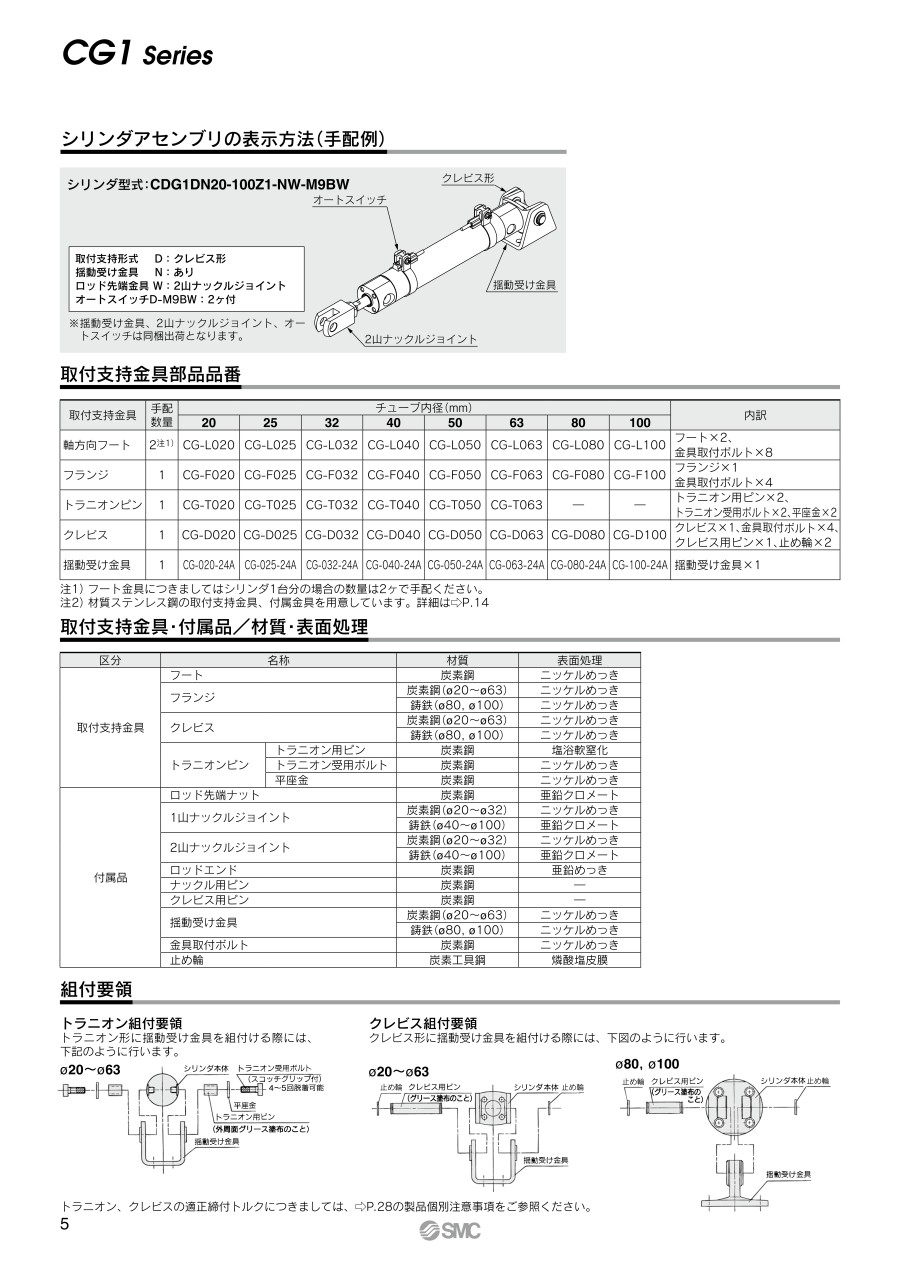

CG1シリーズ取付支持金具/部品品番
| 取付支持金具 | 手配 数量 | チューブ内径（mm） | 内訳 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |||
| 軸方向フート | 2注） | CG-L020 | CG-L025 | CG-L032 | CG-L040 | CG-L050 | CG-L063 | CG-L080 | CG-L100 | フート×2、 金具取付ボルト×8 |
| フランジ | 1 | CG-F020 | CG-F025 | CG-F032 | CG-F040 | CG-F050 | CG-F063 | CG-F080 | CG-F100 | フランジ×1 金具取付ボルト×4 |
| トラニオンピン | 1 | CG-T020 | CG-T025 | CG-T032 | CG-T040 | CG-T050 | CG-T063 | - | - | トラニオン用ピン×2、 トラニオン受用ボルト×2、平座金×2 |
| クレビス | 1 | CG-D020 | CG-D025 | CG-D032 | CG-D040 | CG-D050 | CG-D063 | CG-D080 | CG-D100 | クレビス×1、金具取付ボルト×4、クレビス用ビン×1、止め輪×2 |
| 揺動受け金具 | 1 | CG-020-24A | CG-025-24A | CG-032-24A | CG-040-24A | CG-050-24A | CG-063-24A | CG-080-24A | CG-100-24A | 揺動受け金具×1 |
- 注）フート金具につきましてはシリンダ1台分の場合の数量は2ヶで手配ください。
| 取付支持金具 | 手配 数量 | チューブ内径（mm） | 内訳 | |
|---|---|---|---|---|
| 20 | 25 | |||
| 揺動受け金具 | 1 | CG-E020SUS | クレビス用ピン×1、止め輪×2 | |
- 注）フート金具につきましてはシリンダ1台分の場合の数量は2ヶで手配ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
152円 ( 167円 ) | 6日目 |
152円 ( 167円 ) | 9日目 |
175円 ( 193円 ) | 6日目 |
175円 ( 193円 ) | 6日目 |
175円 ( 193円 ) | 6日目 |
152円 ( 167円 ) | 在庫品1日目当日出荷可能 |
122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
152円 ( 167円 ) | 在庫品1日目当日出荷可能 |
152円 ( 167円 ) | 在庫品1日目当日出荷可能 |
122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
152円 ( 167円 ) | 在庫品1日目当日出荷可能 |
175円 ( 193円 ) | 4日目 |
613円 ( 674円 ) | 在庫品1日目当日出荷可能 |
758円 ( 834円 ) | 在庫品1日目当日出荷可能 |
808円 ( 889円 ) | 在庫品1日目当日出荷可能 |
1,082円 ( 1,190円 ) | 在庫品1日目当日出荷可能 |
1,426円 ( 1,569円 ) | 在庫品1日目当日出荷可能 |
2,195円 ( 2,415円 ) | 在庫品1日目当日出荷可能 |
2,745円 ( 3,020円 ) | 19日目 |
3,289円 ( 3,618円 ) | 6日目 |
427円 ( 470円 ) | 6日目 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 6日目 |
703円 ( 773円 ) | 在庫品1日目当日出荷可能 |
1,033円 ( 1,136円 ) | 6日目 |
1,529円 ( 1,682円 ) | 6日目 |
1,968円 ( 2,165円 ) | 6日目 |
1,073円 ( 1,180円 ) | 19日目 |
427円 ( 470円 ) | 6日目 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 6日目 |
2,927円 ( 3,220円 ) | 9日目 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
703円 ( 773円 ) | 19日目 |
1,033円 ( 1,136円 ) | 在庫品1日目当日出荷可能 |
1,529円 ( 1,682円 ) | 6日目 |
1,968円 ( 2,165円 ) | 6日目 |
426円 ( 469円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
448円 ( 493円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
701円 ( 771円 ) | 6日目 |
549円 ( 604円 ) | 6日目 |
1,375円 ( 1,513円 ) | 6日目 |
991円 ( 1,090円 ) | 6日目 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
703円 ( 773円 ) | 6日目 |
1,033円 ( 1,136円 ) | 6日目 |
256円 ( 282円 ) | 9日目 |
244円 ( 268円 ) | 6日目 |
226円 ( 249円 ) | 6日目 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
256円 ( 282円 ) | 在庫品1日目当日出荷可能 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
エアシリンダCJ2 CM2 CG1 CG3シリーズ、ステンレスシリンダCG5・Sシリーズ、薄形シリンダCQ2シリーズ用の取付金具、取付ナット、ロッド先端ナット、ロッド先端キャップです。
【カタログはこちらをご参照ください】
・CM2シリーズ（カタログタブ 商品TOP） P.174・189・190
・CJ2シリーズ（カタログタブ 技術情報1） P.47・63・63-1・89・135
・CG1シリーズ（カタログタブ 技術情報2） P.294・309・309-1
・CQ2シリーズ（カタログタブ 規格情報） P.9・26
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
