SMC

耐水性向上角形チューブ形エアシリンダ標準形複動・片ロッド MB1シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 11,647円～41,098円

税込単価: 12,812円～45,208円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアシリンダロッド回り止め形複動・両ロッド CG1KWシリーズ

通常価格(税別)： 5,982円 (税込価格：6,580円)

通常出荷日：9 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアシリンダロッド回り止め形複動・両ロッド CA2KWシリーズ

通常価格(税別)： 12,896円 (税込価格：14,186円)

通常出荷日：19 日目

【特長】・工作機械でのクーラント液雰囲気中での使用に適します・食品機械、洗車機...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
ブロック形
付加機能
標準
環境・用途
標準

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が211型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

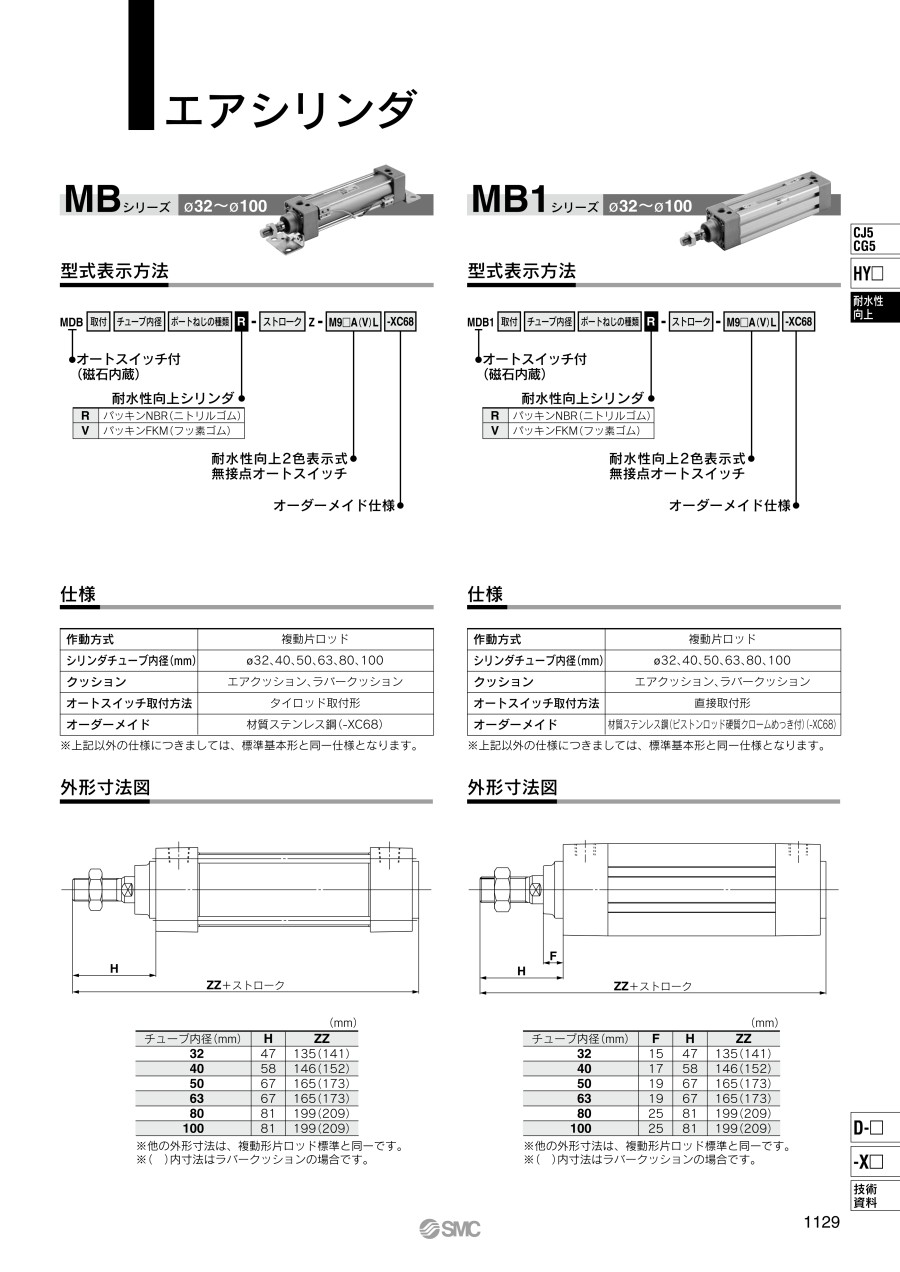

外形図

基本形／B

耐水性向上角形チューブ形エアシリンダ標準形複動・片ロッド MB1シリーズ外形図02

製品仕様

型式表示方法

耐水性向上角形チューブ形エアシリンダ標準形複動・片ロッド MB1シリーズ型番表示方法01

耐水性向上角形チューブ形エアシリンダ標準形複動・片ロッド MB1シリーズ型番表示方法02

■磁石内蔵シリンダの型番

磁石内蔵でオートスイッチなしの場合、オートスイッチの種類の表示記号は無記号になります。
（例）MDB1B40-100Z

仕様

シリンダチューブ内径（mm）	32	40	63	100
使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.05MPa
周囲温度および使用流体温度	オートスイッチなし：-10～+70℃ オートスイッチ付：-10～+60℃ （ただし凍結なきこと）
給油	不要（無給油）
使用ピストン速度	50～1,000mm/s
ストローク長さの許容差	～250：0～+1.0、251～1,000：0～+1.4、1,001～1,500：0～+1.8、 1,501～2,000：0～+2.2、2,001～2,300：0～+2.6
クッション	エアクッション、ラバークッション
接続口径（Rc、NPT、G）	1/8	1/4	3/8	1/2
取付支持形式	基本形、フート形、ロッド側フランジ形、ヘッド側フランジ形、2山クレビス形
オートスイッチ取付方法	直接取付形
オーダーメイド	材質ステンレス鋼（ピストンロッド硬質クロームめっき付）（-XC68）

規格表

単位：mm

チューブ内径（mm）	F	H	ZZ
32	15	47	135（141）
40	17	58	146（152）
50	19	67	165（173）
63	19	67	165（173）
80	25	81	199（209）
100	25	81	199（209）

※他の外形寸法は、複動形片ロッド標準と同一です。
※（）内寸法はラバークッションの場合です。

基本形／B

耐水性向上角形チューブ形エアシリンダ標準形複動・片ロッド MB1シリーズ規格表03

※ラバークッションの場合、ピストンの両側にダンバが装着されることにより、φ32,φ40は6mm、φ50,φ63は8mm、φ80,φ100は10mm全長が長くなります。
