耐水性向上 エアシリンダ 標準形 複動・片ロッド MBシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 10,174円～69,554円特別価格
- 税込単価
- 11,191円～76,509円特別価格
【特長】・工作機械でのクーラント液雰囲気中での使用に適します・食品機械、洗車機...
詳細情報を確認する未確定：候補が1,310型番あります。
商品情報

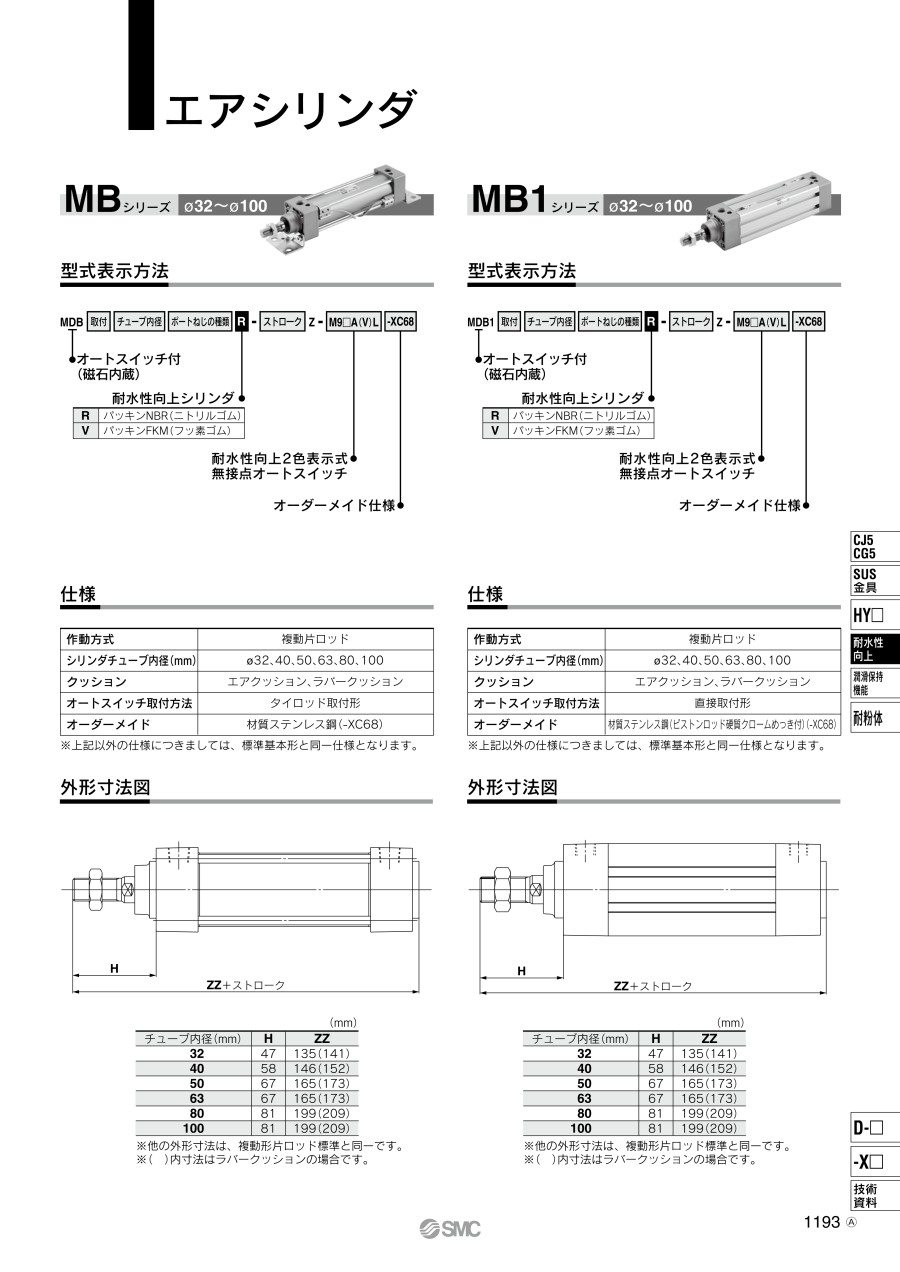

外形図
基本形／（MBB）
製品仕様
型式表示方法
仕様
| シリンダチューブ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|
| 作動方式 | 複動片ロッド | |||||
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 最低使用圧力 | 0.05MPa | |||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃ オートスイッチ付：-10～+60℃ （ただし凍結なきこと） | |||||
| 給油 | 不要（無給油） | |||||
| 使用ピストン速度 | 50～1,000mm/s | |||||
| ストローク長さの許容差 | ～250：0～+1.0、251～1,000：0～+1.4、 1,001～1,500：0～+1.8、1,501～2,000：0～+2.2 | |||||
| クッション | エアクッションまたはラバークッション | |||||
| 接続口径（Rc） | 1/8 | 1/4 | 3/8 | 1/2 | ||
| 取付支持形式 | 基本形、軸方向フート形、ロッド側フランジ形、 ヘッド側フランジ形、1山クレビス形、2山クレビス形、軸式トラニオン形 | |||||
| オートスイッチ取付方法 | タイロッド取付形 | |||||
| オーダーメイド | 材質ステンレス鋼（-XC68） | |||||
規格表
単位：mm
| チューブ内径（mm） | H | ZZ |
|---|---|---|
| 32 | 47 | 135（141） |
| 40 | 58 | 146（152） |
| 50 | 67 | 165（173） |
| 63 | 67 | 165（173） |
| 80 | 81 | 199（209） |
| 100 | 81 | 199（209） |
※他の外形寸法は、複動形片ロッド標準と同一です。
※（）内寸法はラバークッションの場合です。
基本形／（MBB）
※エアクッションなしの場合は、ラバークッション付となります。なおピストンの両側にダンバが装着されることにより、φ32,φ40は6mm、φ50,φ63は8mm、φ80,φ100は10mm全長が長くなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,492円 ( 11,541円 ) | 19日目 |
10,492円 ( 11,541円 ) | 19日目 |
10,579円 ( 11,637円 ) | 19日目 |
11,803円 ( 12,983円 ) | 19日目 |
10,798円 ( 11,878円 ) | 19日目 |
12,856円 ( 14,142円 ) | 19日目 |
14,105円 ( 15,516円 ) | 19日目 |
11,918円 ( 13,110円 ) | 19日目 |
12,363円 ( 13,599円 ) | 19日目 |
12,811円 ( 14,092円 ) | 19日目 |
16,804円 ( 18,484円 ) | 19日目 |
16,593円 ( 18,252円 ) | 19日目 |
18,382円 ( 20,220円 ) | 19日目 |
15,886円 ( 17,475円 ) | 19日目 |
17,004円 ( 18,704円 ) | 19日目 |
17,004円 ( 18,704円 ) | 19日目 |
19,802円 ( 21,782円 ) | 19日目 |
17,451円 ( 19,196円 ) | 19日目 |
17,897円 ( 19,687円 ) | 19日目 |
18,344円 ( 20,178円 ) | 19日目 |
19,682円 ( 21,650円 ) | 19日目 |
12,802円 ( 14,082円 ) | 19日目 |
11,736円 ( 12,910円 ) | 19日目 |
12,265円 ( 13,492円 ) | 19日目 |
11,470円 ( 12,617円 ) | 19日目 |
11,740円 ( 12,914円 ) | 19日目 |
13,678円 ( 15,046円 ) | 19日目 |
15,150円 ( 16,665円 ) | 19日目 |
14,683円 ( 16,151円 ) | 19日目 |
14,683円 ( 16,151円 ) | 19日目 |
18,432円 ( 20,275円 ) | 19日目 |
15,219円 ( 16,741円 ) | 19日目 |
15,219円 ( 16,741円 ) | 19日目 |
18,268円 ( 20,095円 ) | 19日目 |
16,024円 ( 17,626円 ) | 19日目 |
20,521円 ( 22,573円 ) | 19日目 |
18,701円 ( 20,571円 ) | 19日目 |
18,701円 ( 20,571円 ) | 19日目 |
21,055円 ( 23,161円 ) | 19日目 |
24,856円 ( 27,342円 ) | 19日目 |
26,608円 ( 29,269円 ) | 19日目 |
15,573円 ( 17,130円 ) | 19日目 |
14,904円 ( 16,394円 ) | 19日目 |
17,200円 ( 18,920円 ) | 19日目 |
18,831円 ( 20,714円 ) | 19日目 |
19,813円 ( 21,794円 ) | 19日目 |
22,055円 ( 24,261円 ) | 19日目 |
25,292円 ( 27,821円 ) | 19日目 |
23,740円 ( 26,114円 ) | 19日目 |
24,607円 ( 27,068円 ) | 19日目 |
22,490円 ( 24,739円 ) | 19日目 |
38,199円 ( 42,019円 ) | 19日目 |
24,603円 ( 27,063円 ) | 19日目 |
25,714円 ( 28,285円 ) | 19日目 |
22,490円 ( 24,739円 ) | 19日目 |
27,399円 ( 30,139円 ) | 19日目 |
16,466円 ( 18,113円 ) | 19日目 |
17,449円 ( 19,194円 ) | 19日目 |
18,429円 ( 20,272円 ) | 19日目 |
19,412円 ( 21,353円 ) | 19日目 |
