防爆形 3ポートパイロット形ソレノイドバルブ 50-VPE500・700シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 20,148円～32,401円特別価格
- 税込単価
- 22,163円～35,641円特別価格
耐圧防爆構造認定品として日本国内でのみ使用可能・構造規格（ガス蒸気防爆）：d2...
詳細情報を確認する- ポート数
- 3ポート弁
- 用途
- 単体使用
- 種類
- 電磁弁
- 設置方法
- ダイレクト
- ソレノイドの数
- シングル
- 仕様
- 防爆 / 無給油
- 電源切時の状態
- 自己復帰(スプリングリターン)
- 配管口の種類
- Rc
- 駆動の種類
- パイロット式スプール
- 配管
- ダイレクト配管
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品情報
外形図
電線管耐圧ねじ結合式引込方式／50-VPE542（R）-□T-□□（-F）
（ ）内寸法は、外部パイロット形の場合
耐圧パッキン式引込方式／50-VPE542（R）-□E-□□（-F）
（ ）内寸法は、外部パイロット形の場合
電線管耐圧ねじ結合式引込方式／50-VPE742（R）-□T-□□（-F）
（ ）内寸法は、外部パイロット形の場合
耐圧パッキン式引込方式／50-VPE742（R）-□E-□□（-F）
（ ）内寸法は、外部パイロット形の場合
製品仕様

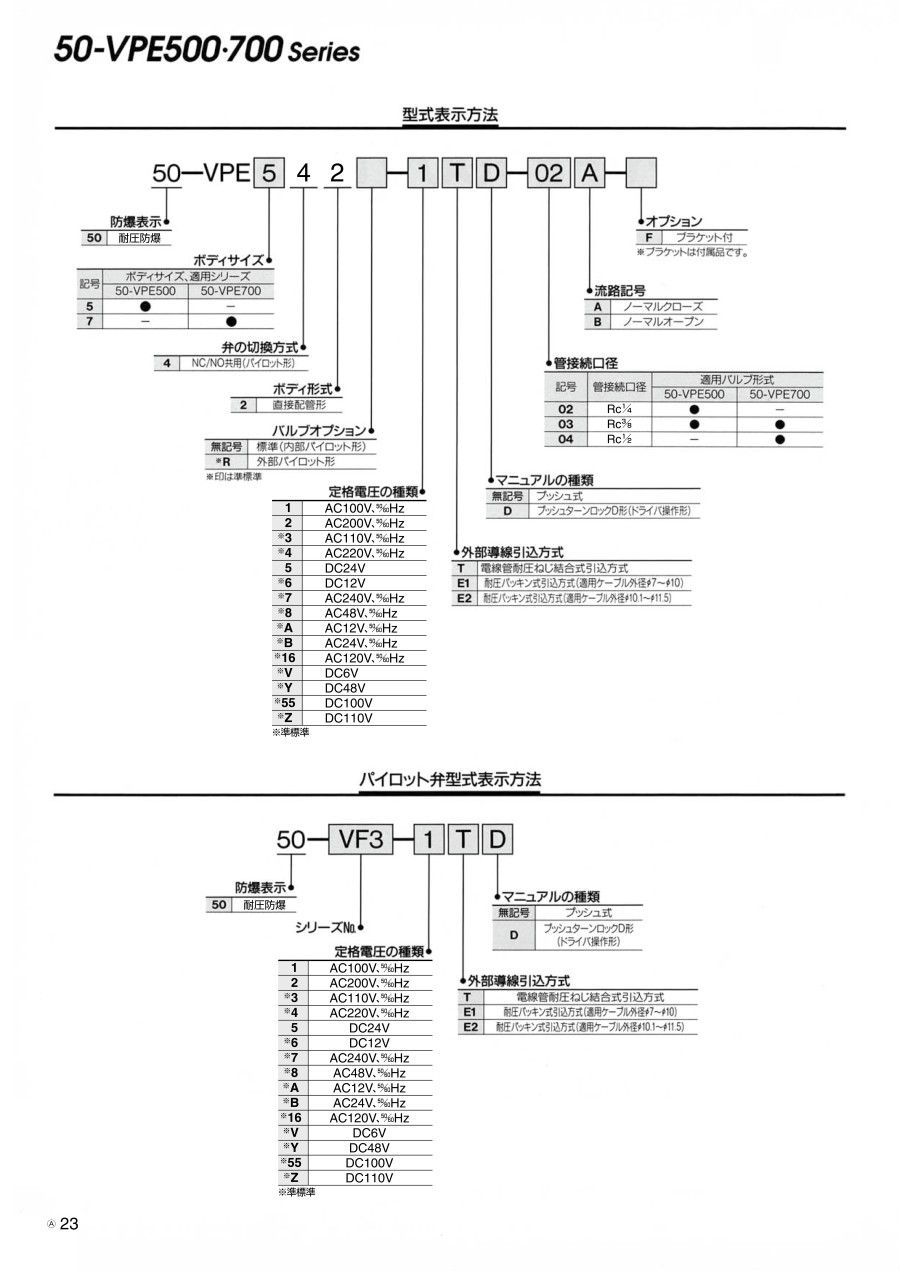

型式表示方法
仕様
| 使用流体 | 空気 | ||
|---|---|---|---|
| 切替方式 | N.CまたはN.O（変更可能） | ||
| パイロット方式 | 内部パイロット形／外部パイロット形 | ||
| 使用圧力範囲 | 内部パイロット形 | 0.2～0.8MPa | |
| 外部パイロット形 | サプライ圧力 | -101.2kPa～+0.8MPa | |
| 外部パイロット圧力 | 0.2～0.8MPa | ||
| 周囲温度および使用流体温度 | -10～+50℃（ただし、凍結なきこと） | ||
| 応答時間 | 注1）45ms以下（0.5MPa時） | ||
| 最大作動頻度 | 5Hz | ||
| 給油 | 不要 | ||
| 手動操作 | ノンロックプッシュ形 | ||
| プッシュターンロックD形 | |||
| 取付姿勢 | 自由 | ||
注1）JIS B8374-1993の動的性能試験による。（定格電圧時、サージ電圧保護回路無しの場合）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,110円 ( 27,621円 ) | 19日目 |
25,899円 ( 28,489円 ) | 19日目 |
25,110円 ( 27,621円 ) | 19日目 |
25,899円 ( 28,489円 ) | 19日目 |
25,110円 ( 27,621円 ) | 19日目 |
25,899円 ( 28,489円 ) | 19日目 |
25,899円 ( 28,489円 ) | 19日目 |
25,477円 ( 28,025円 ) | 19日目 |
26,279円 ( 28,907円 ) | 19日目 |
25,477円 ( 28,025円 ) | 19日目 |
26,279円 ( 28,907円 ) | 19日目 |
25,477円 ( 28,025円 ) | 19日目 |
26,279円 ( 28,907円 ) | 19日目 |
25,110円 ( 27,621円 ) | 19日目 |
25,899円 ( 28,489円 ) | 19日目 |
25,110円 ( 27,621円 ) | 19日目 |
25,110円 ( 27,621円 ) | 19日目 |
25,899円 ( 28,489円 ) | 19日目 |
25,477円 ( 28,025円 ) | 19日目 |
26,279円 ( 28,907円 ) | 19日目 |
25,477円 ( 28,025円 ) | 19日目 |
26,279円 ( 28,907円 ) | 19日目 |
20,148円 ( 22,163円 ) | 19日目 |
20,950円 ( 23,045円 ) | 19日目 |
20,148円 ( 22,163円 ) | 19日目 |
20,950円 ( 23,045円 ) | 19日目 |
20,148円 ( 22,163円 ) | 19日目 |
20,950円 ( 23,045円 ) | 19日目 |
20,148円 ( 22,163円 ) | 19日目 |
20,950円 ( 23,045円 ) | 19日目 |
20,529円 ( 22,582円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
20,529円 ( 22,582円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
20,529円 ( 22,582円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
20,529円 ( 22,582円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
25,320円 ( 27,852円 ) | 19日目 |
26,120円 ( 28,732円 ) | 19日目 |
26,120円 ( 28,732円 ) | 19日目 |
25,320円 ( 27,852円 ) | 19日目 |
26,120円 ( 28,732円 ) | 19日目 |
25,320円 ( 27,852円 ) | 19日目 |
26,122円 ( 28,734円 ) | 19日目 |
26,488円 ( 29,137円 ) | 19日目 |
26,488円 ( 29,137円 ) | 19日目 |
25,320円 ( 27,852円 ) | 19日目 |
26,120円 ( 28,732円 ) | 19日目 |
25,320円 ( 27,852円 ) | 19日目 |
26,120円 ( 28,732円 ) | 19日目 |
25,700円 ( 28,270円 ) | 19日目 |
26,488円 ( 29,137円 ) | 19日目 |
25,700円 ( 28,270円 ) | 19日目 |
26,488円 ( 29,137円 ) | 19日目 |
20,370円 ( 22,407円 ) | 19日目 |
21,159円 ( 23,275円 ) | 19日目 |
20,370円 ( 22,407円 ) | 19日目 |
21,159円 ( 23,275円 ) | 19日目 |
20,370円 ( 22,407円 ) | 19日目 |
詳細情報
基本情報
耐圧防爆構造認定品として日本国内でのみ使用可能
・構造規格（ガス蒸気防爆）：d2G4（型式検定合格番号 第T46132号）
・技術的基準（IEC規格79関係）：Exd II BT4（型式検定合格番号 第TC14604号）
※本製品は社団法人産業安全技術協会（TIIS）の防爆構造、電気機械器具型式検定にパイロット弁部の型式で認定されています。
