防爆形 5ポートパイロット形ソレノイドバルブ 50-VFE3000・5000シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 11,360円～50,940円特別価格
- 税込単価
- 12,496円～56,034円特別価格
【特長】・耐圧防爆構造認定品として日本国内でのみ使用可能・構造規格（ガス蒸気防...
詳細情報を確認する商品情報
外形図
50-VFE3000 直接配管形／2位置シングル
■電線管耐圧ねじ結合式引込方式／50-VFE3130-□T-□□（-F）
■耐圧パッキン式引込方式／50-VFE3130-□E-□□（-F）
50-VFE3000 直接配管形／2位置ダブル・3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ
■電線管耐圧ねじ結合式引込方式／50-VFE3□30-□T-□□（-F）
■耐圧パッキン式引込方式／50-VFE3□30-□E-□□（-F）
製品仕様
型式表示方法

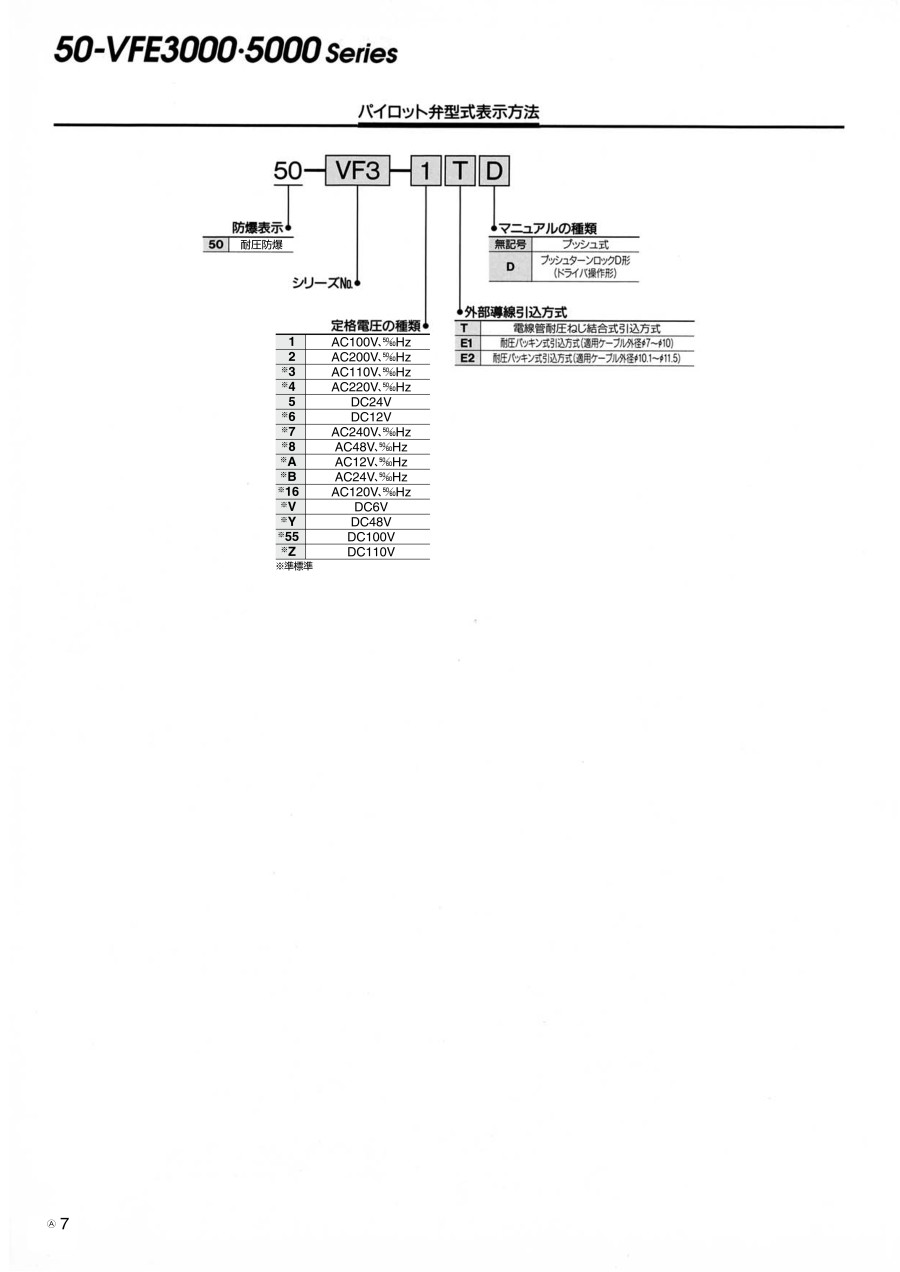

■パイロット弁
仕様
| シリーズ | 50-VFE3000 | 50-VFE5000 | |
|---|---|---|---|
| 使用流体 | 空気 | ||
| 使用圧力範囲 | 2位置シングル・3位置 | 0.15～0.9MPa | |
| 2位置ダブル | 0.1～0.9MPa | ||
| 周囲温度および使用流体温度 | -10～+50℃（ただし、凍結なきこと） | ||
| 応答時間 | 2位置シングル・ダブル | 注）45ms以下 | 注）45ms以下 |
| 3位置 | 注）60ms以下 | 注）70ms以下 | |
| 最大作動頻度 | 2位置シングル・ダブル | 5Hz | 5Hz |
| 3位置 | 2Hz | 2Hz | |
| 給油 | 不要 | ||
| 手動操作 | ノンロックプッシュ形、プッシュターンロックD形 | ||
| 取付姿勢 | 自由 | ||
| パイロット弁排気方法 | 個別排気形 主弁・パイロット弁集合排気形 | 個別排気形 パイロットエキゾースト集合排気形 | |
注）JIS B8419：1993の動的性能試験による。（0.5Mpa、定格電圧時）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,322円 ( 17,954円 ) | 19日目 |
18,517円 ( 20,369円 ) | 19日目 |
16,322円 ( 17,954円 ) | 19日目 |
11,360円 ( 12,496円 ) | 19日目 |
11,742円 ( 12,916円 ) | 19日目 |
16,531円 ( 18,184円 ) | 19日目 |
18,764円 ( 20,640円 ) | 19日目 |
16,531円 ( 18,184円 ) | 19日目 |
11,581円 ( 12,739円 ) | 19日目 |
11,948円 ( 13,143円 ) | 19日目 |
16,531円 ( 18,184円 ) | 19日目 |
16,531円 ( 18,184円 ) | 19日目 |
11,581円 ( 12,739円 ) | 19日目 |
11,949円 ( 13,144円 ) | 19日目 |
16,531円 ( 18,184円 ) | 19日目 |
16,531円 ( 18,184円 ) | 19日目 |
11,581円 ( 12,739円 ) | 19日目 |
11,948円 ( 13,143円 ) | 19日目 |
16,322円 ( 17,954円 ) | 19日目 |
16,688円 ( 18,357円 ) | 19日目 |
16,322円 ( 17,954円 ) | 19日目 |
16,689円 ( 18,358円 ) | 19日目 |
11,360円 ( 12,496円 ) | 6日目 |
11,742円 ( 12,916円 ) | 19日目 |
16,531円 ( 18,184円 ) | 19日目 |
16,531円 ( 18,184円 ) | 19日目 |
11,582円 ( 12,740円 ) | 19日目 |
11,581円 ( 12,739円 ) | 19日目 |
11,582円 ( 12,740円 ) | 19日目 |
16,531円 ( 18,184円 ) | 19日目 |
11,581円 ( 12,739円 ) | 19日目 |
11,582円 ( 12,740円 ) | 19日目 |
12,493円 ( 13,742円 ) | 19日目 |
16,532円 ( 18,185円 ) | 19日目 |
13,642円 ( 15,006円 ) | 19日目 |
11,581円 ( 12,739円 ) | 19日目 |
20,950円 ( 23,045円 ) | 19日目 |
21,278円 ( 23,406円 ) | 19日目 |
20,950円 ( 23,045円 ) | 19日目 |
21,278円 ( 23,406円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
21,645円 ( 23,810円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
21,645円 ( 23,810円 ) | 19日目 |
20,950円 ( 23,045円 ) | 19日目 |
21,278円 ( 23,406円 ) | 19日目 |
20,950円 ( 23,045円 ) | 6日目 |
21,278円 ( 23,406円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
21,645円 ( 23,810円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
16,314円 ( 17,945円 ) | 19日目 |
15,988円 ( 17,587円 ) | 39日目 |
16,314円 ( 17,945円 ) | 19日目 |
16,369円 ( 18,006円 ) | 19日目 |
16,695円 ( 18,365円 ) | 19日目 |
16,369円 ( 18,006円 ) | 19日目 |
16,695円 ( 18,365円 ) | 19日目 |
21,159円 ( 23,275円 ) | 19日目 |
詳細情報
基本情報
【特長】
・耐圧防爆構造認定品として日本国内でのみ使用可能
・構造規格（ガス蒸気防爆）：d2G4（型式検定合格番号 第T46132号）
・技術的基準（IEC規格79関係）：Exd II BT4（型式検定合格番号 第TC14604号）
・本製品は社団法人産業安全技術協会（TIIS）の防爆構造、電気機械器具型式検定にパイロット弁部の型式で認定されています
・大きなバルブ容量
・小さな消費・3.5W（DC）
・多様なマニホールド
