3ポートソレノイドバルブ 直動形 弾性体シール クリーン 大流量タイプ
- 通常単価(税別)
- 4,677円～5,342円
- 税込単価
- 5,145円～5,876円
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...
詳細情報を確認する- ポート数
- 3ポート弁
- 種類
- 電磁弁
- ソレノイドの数
- シングル
- 電源切時の状態
- 自己復帰(スプリングリターン)
- 定格圧力 (MPa)
- 0～0.7
- 駆動の種類
- パイロット式スプール
- CV値
- 0.012
- シールの種類
- ソフトシール
- パイロット給気
- 内部
商品情報
外形図
直接配管形
グロメット（G）、（H）：10-SY1（1／2）3A-□（G／H）□□-PM3（-F）
ベース配管形（サブプレート付）
グロメット（G）、（H）：10-SY1（1／2）4A-□（G／H）□□-M3
製品仕様

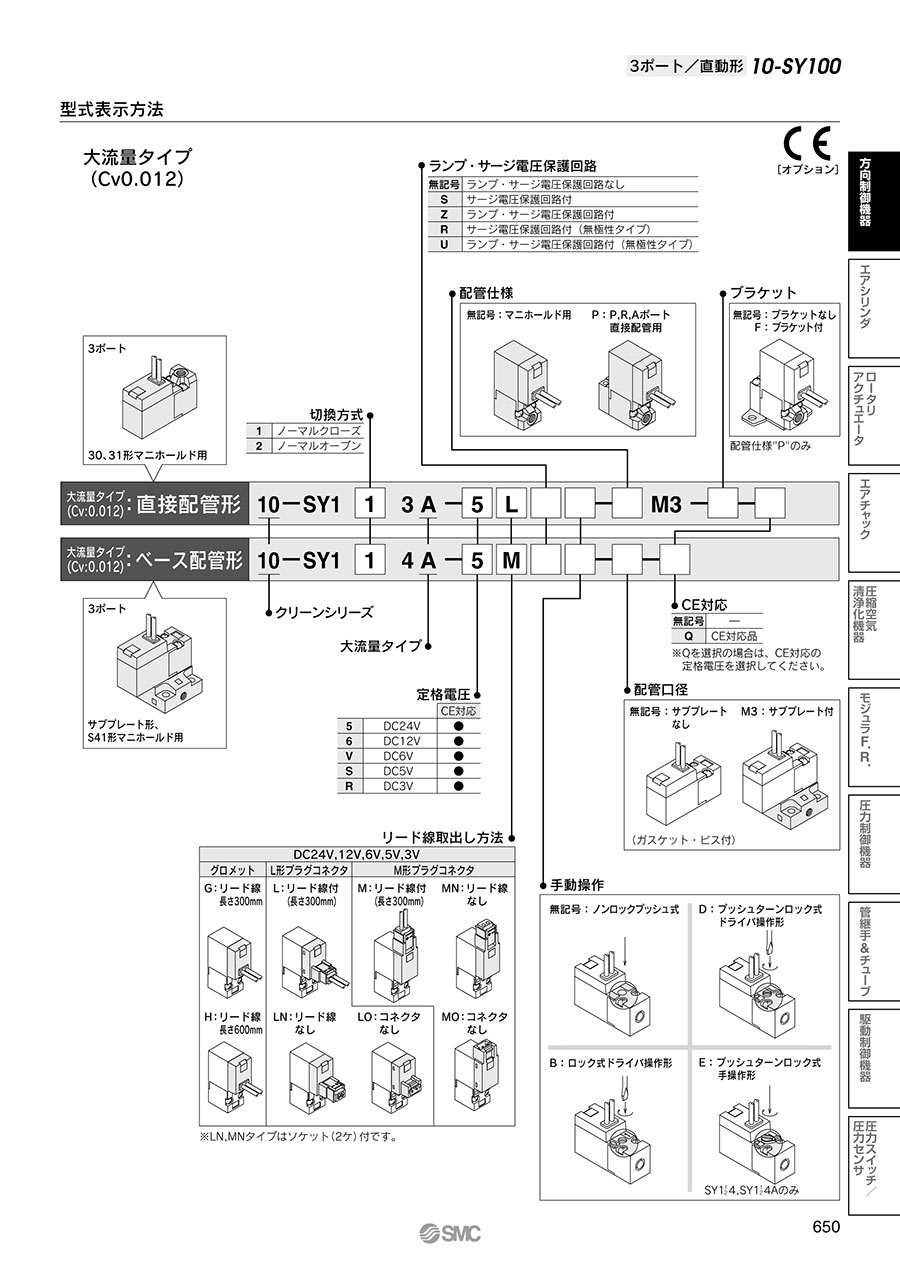

型式表示方法
仕様
| 使用流体 | 空気 |
|---|---|
| 周囲温度および使用流体温度℃ | -10～+50（ただし凍結なきこと。） |
| 注1）応答時間ms | 10以下 |
| 最大作動頻度Hz | 20 |
| 手動操作 | ノンロックプッシュ式、 ロック式ドライバ操作形、プッシュターンロック式ドライバ操作形 プッシュターンロック式手操作｛SY1（1／2） 4Aのみ｝ |
| 給油 | 不要 |
| 取付け姿勢 | 自由 |
| 注2）耐衝撃／耐振動m/s2 | 150／30 |
| 保護構造 | 防塵 |
注1）JIS B 8374-1981の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
| 切換方式 | 型番 | 使用圧力範囲（MPa） | 真空仕様MPa | 管接続口径 | 有効断面積 （mm2） | 質量（g）注2） | |||
|---|---|---|---|---|---|---|---|---|---|
| 1（P）ポート | 3（R）ポート | 1（P）,3（R）ポート | 2（A）ポート | グロメット形 | L形、M形 プラグコネクタ | ||||
| N.C. | 10-SY11（3／4）A | 0～0.7 | -100kPa～+0.6 | -100kPa～0 | M3×0.5 | M3×0.5 | 0.22 | 10-SY1□3A：13 10-SY1□4A：24 （12） | 10-SY1□3A：15 10-SY1□4A：26 （14） |
| N.O. | 10-SY12（3／4）A注1） | -100kPa～0 | -100kPa～+0.6 | ||||||
注1）10-SY12（3／4）Aの場合1（R）ポートより加圧し3（P）ポートより排気してください。
注2）（ ）内はサブプレートなしの値。
ソレノイド仕様
| シリーズ | 10-SY113A、10-SY124A | ||
|---|---|---|---|
| リード線取出し方法 | グロメット（G）・（H）、L形プラグコネクタ（L）、M形プラグコネクタ（M） | ||
| コイル定格電圧V | DC | 24、12、5 | |
| 許容電圧変動 | -10～+10% | ||
| 消費電力W | DC | 0.75（ランプ付：0.8） | |
| サージ電圧保護回路 | ダイオード | ||
| インジケータランプ | LED | ||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,342円 ( 5,876円 ) | 19日目 |
4,677円 ( 5,145円 ) | 3日目 |
5,342円 ( 5,876円 ) | 9日目 |
