3ポートソレノイドバルブ 直動形 弾性体シール クリーンシリーズ 10-SY100シリーズ
- 通常単価(税別)
- 4,535円～5,291円
- 税込単価
- 4,989円～5,820円
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...
詳細情報を確認する- ポート数
- 3ポート弁
- 種類
- 電磁弁
- ソレノイドの数
- シングル
- 電源切時の状態
- 自己復帰(スプリングリターン)
- 定格圧力 (MPa)
- 0～0.7
- 駆動の種類
- パイロット式スプール
- CV値
- 0.008
- シールの種類
- ソフトシール
- パイロット給気
- 内部
- 種別
- クリーンシリーズ（リリーフタイプ）
商品情報
外形図
直接配管形
グロメット（G）、（H）：10-SY1（1／2）3-□（G／H）□□-PM3（-F）
ベース配管形（サブプレート付）
グロメット（G）、（H）：10-SY1（1／2）4-□（G／H）□□-M3
製品仕様

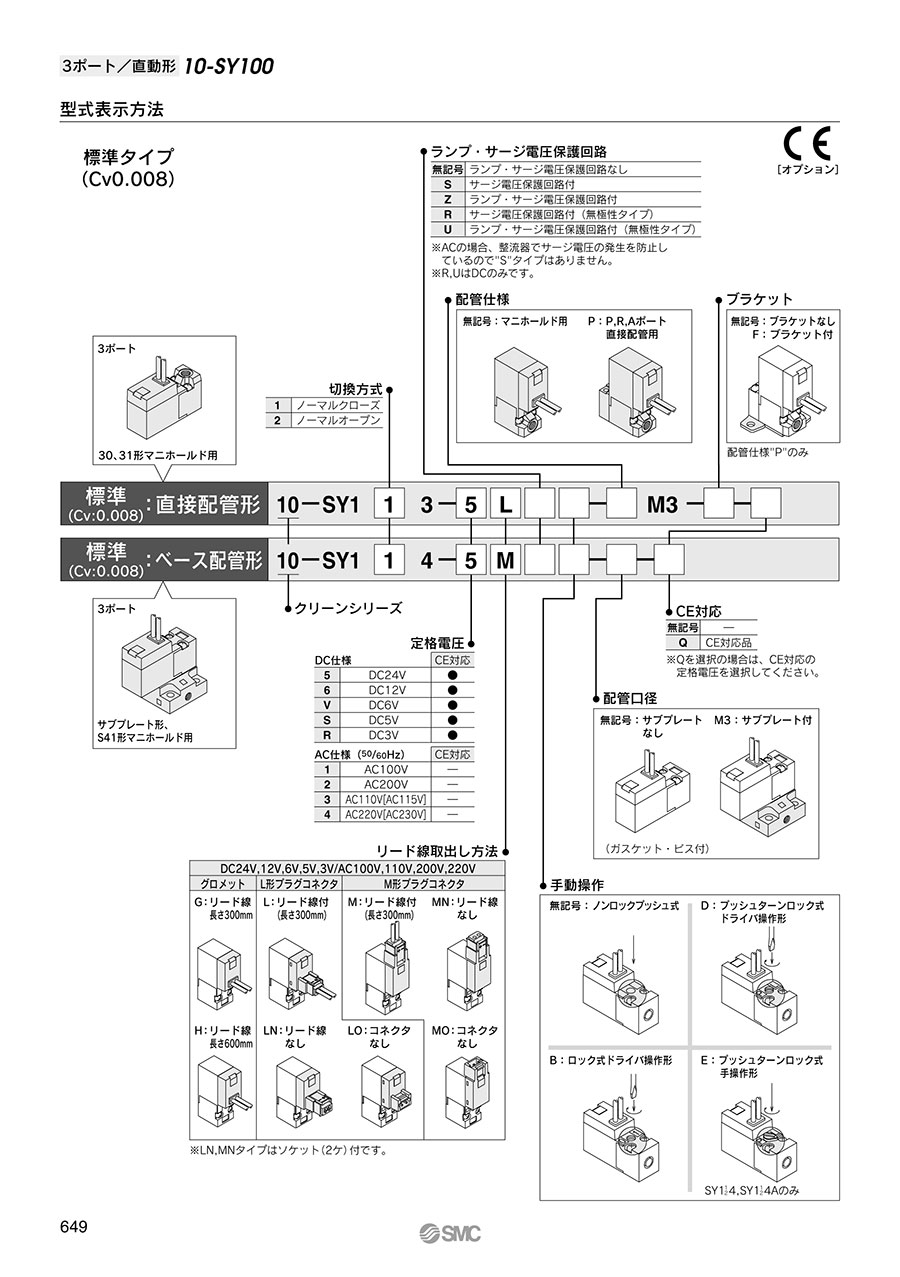

型式表示方法
仕様
| 使用流体 | 空気 |
|---|---|
| 周囲温度および使用流体温度℃ | -10～+50（ただし凍結なきこと。） |
| 注1）応答時間ms | 10以下 |
| 最大作動頻度Hz | 20 |
| 手動操作 | ノンロックプッシュ式、 ロック式ドライバ操作形、プッシュターンロック式ドライバ操作形 プッシュターンロック式手操作｛SY1（1／2） 4のみ｝ |
| 給油 | 不要 |
| 取付け姿勢 | 自由 |
| 注2）耐衝撃／耐振動m/s2 | 150／30 |
| 保護構造 | 防塵 |
注1）JIS B 8374-1981の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
| 切換方式 | 型番 | タイプ | 使用圧力範囲（MPa） | 真空仕様MPa | 管接続口径 | 有効断面積 （mm2） | 質量（g）注2） | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 1（P）ポート | 3（R）ポート | 1（P）,3（R）ポート | 2（A）ポート | グロメット形 | L形、M形 プラグコネクタ | |||||
| N.C. | 10-SY11（3／4） | 標準 | 0～0.7 | -100kPa～+0.6 | -100kPa～0 | M3×0.5 | M3×0.5 | 0.14 | 10-SY1□3：13 10-SY1□4：24 （12） | 10-SY1□3：15 10-SY1□4：26 （14） |
| N.O. | 10-SY12（3／4）注1） | -100kPa～0 | -100kPa～+0.6 | |||||||
注1）10-SY12（3／4）の場合1（R）ポートより加圧し3（P）ポートより排気してください。
注2）DCの場合の値。ACの場合は1g加算してください。（ ）内はサブプレートなしの値。
ソレノイド仕様
| シリーズ | 10-SY113、10-SY124 | ||
|---|---|---|---|
| リード線取出し方法 | グロメット（G）・（H）、L形プラグコネクタ（L）、M形プラグコネクタ（M） | ||
| コイル定格電圧V | DC | 24、12、5 | |
| AC50/60Hz | 100、110、200、220 | ||
| 許容電圧変動 | -10～+10% | ||
| 消費電力W | DC | 0.5（ランプ付：0.55） | |
| 皮相電力VA | AC | 100V | 0.9（ランプ付：1.0） |
| 110V | 1.0（ランプ付：1.1） | ||
| 200V | 1.8（ランプ付：1.9） | ||
| 220V | 1.9（ランプ付：2.0） | ||
| サージ電圧保護回路 | ダイオード | ||
| インジケータランプ | LED | ||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,535円 ( 4,989円 ) | 19日目 |
5,291円 ( 5,820円 ) | 3日目 |
4,677円 ( 5,145円 ) | 3日目 |
5,150円 ( 5,665円 ) | 3日目 |
詳細情報
