5ポートソレノイドバルブ 直接配管形 クリーン 10-SY3000・5000・7000・9000
- 通常単価(税別)
- 7,643円～14,417円
- 税込単価
- 8,407円～15,859円
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...
詳細情報を確認する商品情報
外形図
注）［ ］はACの場合。
10-SY3000シリーズ
■2位置シングル
グロメット（G）、（H）：10-SY3120-□G／H□□-C4／C6／N3／N7（-F2）
■2位置ダブル
グロメット（G）、（H）：10-SY3220-□G／H□□-C4／C6／N3／N7（-F2）
■3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ
グロメット（G）、（H）：10-SY3320／3420／3520-□G／H□□-C4／C6／N3／N7（-F2）
10-SY5000シリーズ
■2位置シングル
グロメット（G）、（H）：10-SY5120-□G／H□□-C4／C6／C8／N3／N7／N9（-F2）
■2位置ダブル
グロメット（G）、（H）：10-SY5220-□G／H□□-C4／C6／C8／N3／N7／N9（-F2）
■3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ
グロメット（G）、（H）：10-SY5320／5420／5520-□G／H□□-C4／C6／C8／N3／N7／N9□（-F2）
10-SY7000シリーズ
■2位置シングル
グロメット（G）、（H）：10-SY7120-□G／H□□-C8／C10／N9／N11□（-F2）
■2位置ダブル
グロメット（G）、（H）：10-SY7220-□G／H□□-C8／C10／N9／N11□（-F2）
■3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ
グロメット（G）、（H）：10-SY7320／7420／7520-□G／H□□-C8／C10／N9／N11□（-F2）
10-SY9000シリーズ
■2位置シングル
グロメット（G）、（H）：10-SY9120-□G／H□□-C8／C10／C12／N9／N11□
■2位置ダブル
グロメット（G）、（H）：10-SY9220-□G／H□□-C8／C10／C12／N9／N11□
■3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ
グロメット（G）、（H）：10-SY9320／9420／9520-□G／H□□-C8／C10／C12／N9／N11□
製品仕様

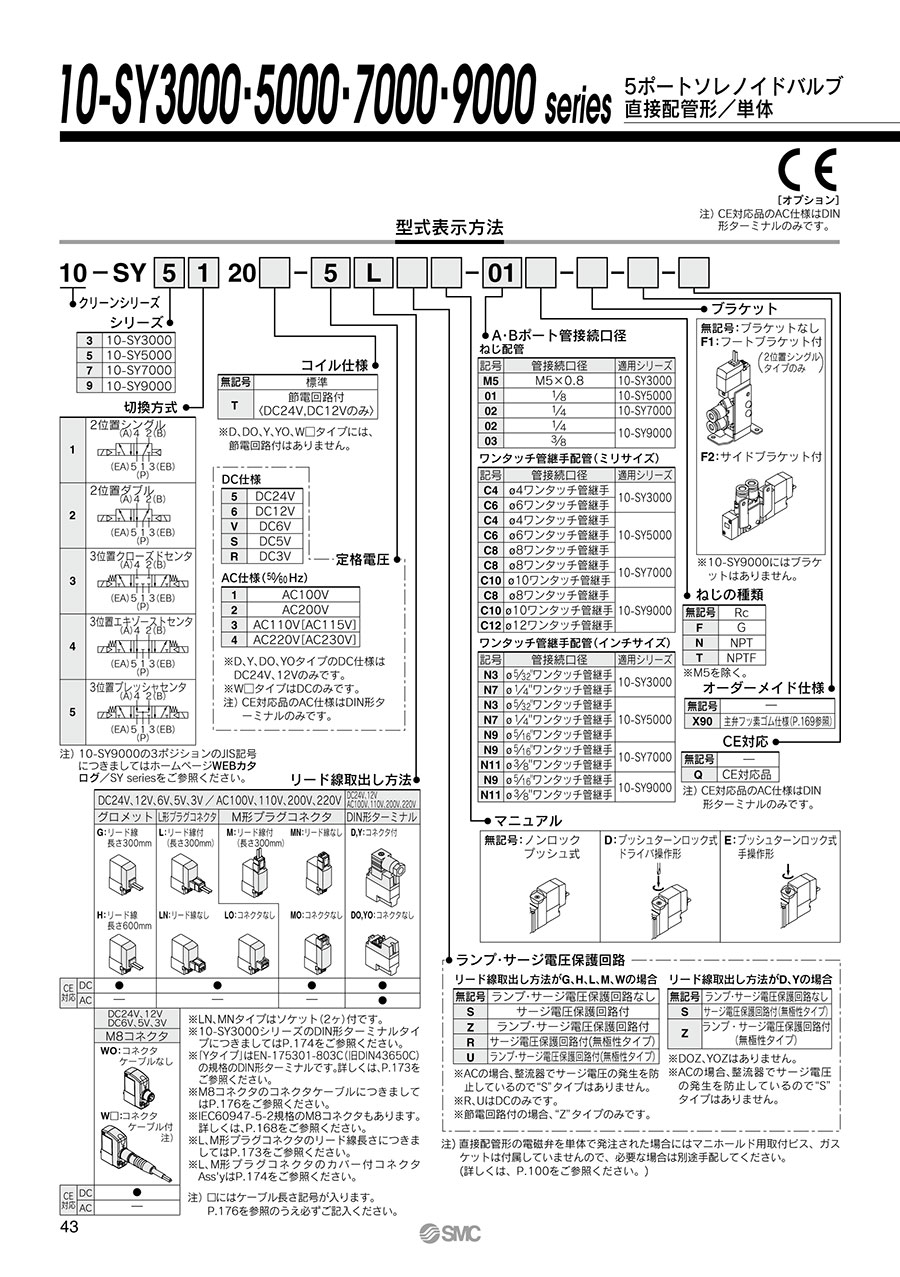

型式表示方法
仕様
| シリーズ | |||||
|---|---|---|---|---|---|
| 10-SY3000 | 10-SY5000 | 10-SY7000 | 10-SY9000 | ||
| 使用流体 | 空気 | ||||
| 内部パイロット使用圧力範囲MPa | 2位置シングル | 0.15～0.7 | |||
| 2位置ダブル | 0.1～0.7 | ||||
| 3位置 | 0.2～0.7 | ||||
| 周囲温度および使用流体温度℃ | -10～+50（ただし凍結なきこと。） | ||||
| 最大作動頻度Hz | 2位置シングル、ダブル | 10 | 5 | 5 | 5 |
| 3位置 | 3 | 3 | 3 | 3 | |
| マニュアル（手動操作） | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターンロック式手操作形 | ||||
| パイロット排気方法 | 主弁・パイロット弁集合排気形 | ||||
| 給油 | 不要 | ||||
| 取付姿勢 | 自由 | ||||
| 注）耐衝撃／耐振動m/s2 | 150／30 | ||||
| 保護構造 | 防塵（※DIN形ターミナル、M8コネクタはIP65） | ||||
※IEC60529による。
注）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期のおける値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期のおける値）
ソレノイド仕様
| リード線取出し方法 | グロメット（G）・（H）、DIN形ターミナル（D）・（Y）、L形プラグコネクタ（L）、M8コネクタ（W）、M形プラグコネクタ（M） | |||
|---|---|---|---|---|
| G、H、L、M、W | D、Y | |||
| コイル定格電圧V | DC | 24、12、6、5、3 | 24、12 | |
| AC50/60Hz | 100、110、200、220 | |||
| 許容電圧変動 | 定格電圧の±10%※ | |||
| 消費電力W | DC | 標準 | 0.35｛ランプ付：0.4（DIN形ターミナルのランプ付は0.45）｝ | |
| 節電回路付 | 0.1（ランプ付のみ）※ ［起動0.4、保持0.1］ | |||
| ※皮相電力VA | AC | 100V | 0.78（ランプ付：0.81） | 0.78（ランプ付：0.87） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | 0.86（ランプ付：0.97） ［0.94（ランプ付：1.07）］ | ||
| 200V | 1.18（ランプ付：1.22） | 1.15（ランプ付：1.30） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | 1.27（ランプ付：1.46） ［1.39（ランプ付：1.60）］ | ||
| サージ電圧保護回路 | ダイオード（DIN形ターミナル、無極性タイプはバリスタ） | |||
| インジケーターランプ | LED（DIN形ターミナルのACはネオン球） | |||
※AC110Vと115V、AC220Vと230Vは共用です。
※AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15%～+5%となります。
※DIN形ターミナル・M8コネクタには節電回路付はありません。
流量特性／質量表
注）〔 〕内はノーマル位置の場合。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,130円 ( 8,943円 ) | 9日目 |
7,843円 ( 8,627円 ) | 9日目 |
9,113円 ( 10,024円 ) | 9日目 |
7,890円 ( 8,679円 ) | 9日目 |
8,363円 ( 9,199円 ) | 9日目 |
7,643円 ( 8,407円 ) | 9日目 |
7,857円 ( 8,643円 ) | 9日目 |
8,174円 ( 8,991円 ) | 9日目 |
8,179円 ( 8,997円 ) | 9日目 |
7,799円 ( 8,579円 ) | 9日目 |
8,696円 ( 9,566円 ) | 9日目 |
8,801円 ( 9,681円 ) | 9日目 |
8,813円 ( 9,694円 ) | 9日目 |
9,419円 ( 10,361円 ) | 9日目 |
10,445円 ( 11,490円 ) | 9日目 |
10,205円 ( 11,226円 ) | 9日目 |
10,729円 ( 11,802円 ) | 9日目 |
10,064円 ( 11,070円 ) | 9日目 |
14,417円 ( 15,859円 ) | 9日目 |
13,905円 ( 15,296円 ) | 9日目 |
12,659円 ( 13,925円 ) | 9日目 |
12,728円 ( 14,001円 ) | 9日目 |
11,784円 ( 12,962円 ) | 9日目 |
11,289円 ( 12,418円 ) | 9日目 |
12,051円 ( 13,256円 ) | 9日目 |
8,458円 ( 9,304円 ) | 9日目 |
8,696円 ( 9,566円 ) | 9日目 |
8,839円 ( 9,723円 ) | 9日目 |
8,518円 ( 9,370円 ) | 9日目 |
8,599円 ( 9,459円 ) | 9日目 |
8,588円 ( 9,447円 ) | 9日目 |
9,180円 ( 10,098円 ) | 9日目 |
9,496円 ( 10,446円 ) | 9日目 |
8,083円 ( 8,891円 ) | 9日目 |
10,300円 ( 11,330円 ) | 9日目 |
10,622円 ( 11,684円 ) | 9日目 |
10,820円 ( 11,902円 ) | 9日目 |
10,300円 ( 11,330円 ) | 9日目 |
12,289円 ( 13,518円 ) | 9日目 |
12,807円 ( 14,088円 ) | 9日目 |
12,986円 ( 14,285円 ) | 9日目 |
11,602円 ( 12,762円 ) | 9日目 |
12,185円 ( 13,404円 ) | 9日目 |
13,386円 ( 14,725円 ) | 9日目 |
10,844円 ( 11,928円 ) | 9日目 |
12,882円 ( 14,170円 ) | 9日目 |
12,405円 ( 13,646円 ) | 9日目 |
11,561円 ( 12,717円 ) | 9日目 |
8,883円 ( 9,771円 ) | 9日目 |
8,696円 ( 9,566円 ) | 9日目 |
13,077円 ( 14,385円 ) | 9日目 |
10,820円 ( 11,902円 ) | 9日目 |
10,888円 ( 11,977円 ) | 9日目 |
12,226円 ( 13,449円 ) | 9日目 |
10,445円 ( 11,490円 ) | 9日目 |
14,101円 ( 15,511円 ) | 9日目 |
