5ポートソレノイドバルブ クリーンシリーズ 10-SV1000・2000・3000・4000シリーズ
- 通常単価(税別)
- 7,988円～19,171円
- 税込単価
- 8,787円～21,088円
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...
詳細情報を確認する- 種類
- 電磁弁
- 電圧
- DC24V
- 駆動の種類
- パイロット式スプール
- 配管
- サブベース配管
- シールの種類
- ソフトシール
- 種別
- クリーンシリーズ（リリーフタイプ）
- 保護構造
- IP67対応
商品情報
外形図
単体・サブプレートタイプ（M12防水コネクタタイプ）
■10-SV1□00（R）-□W□□-01□
2位置シングル・ダブル・4位置デュアル3ポート
3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ
■10-SV2□00（R）-□W□□-02□
2位置シングル・ダブル・4位置デュアル3ポート
3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ
■10-SV3□00（R）-□W□□-02,03□
2位置シングル・ダブル
3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ
■10-SV4□00（R）-□W□□-03,04□
2位置シングル・ダブル
3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ
製品仕様
型式表示方法

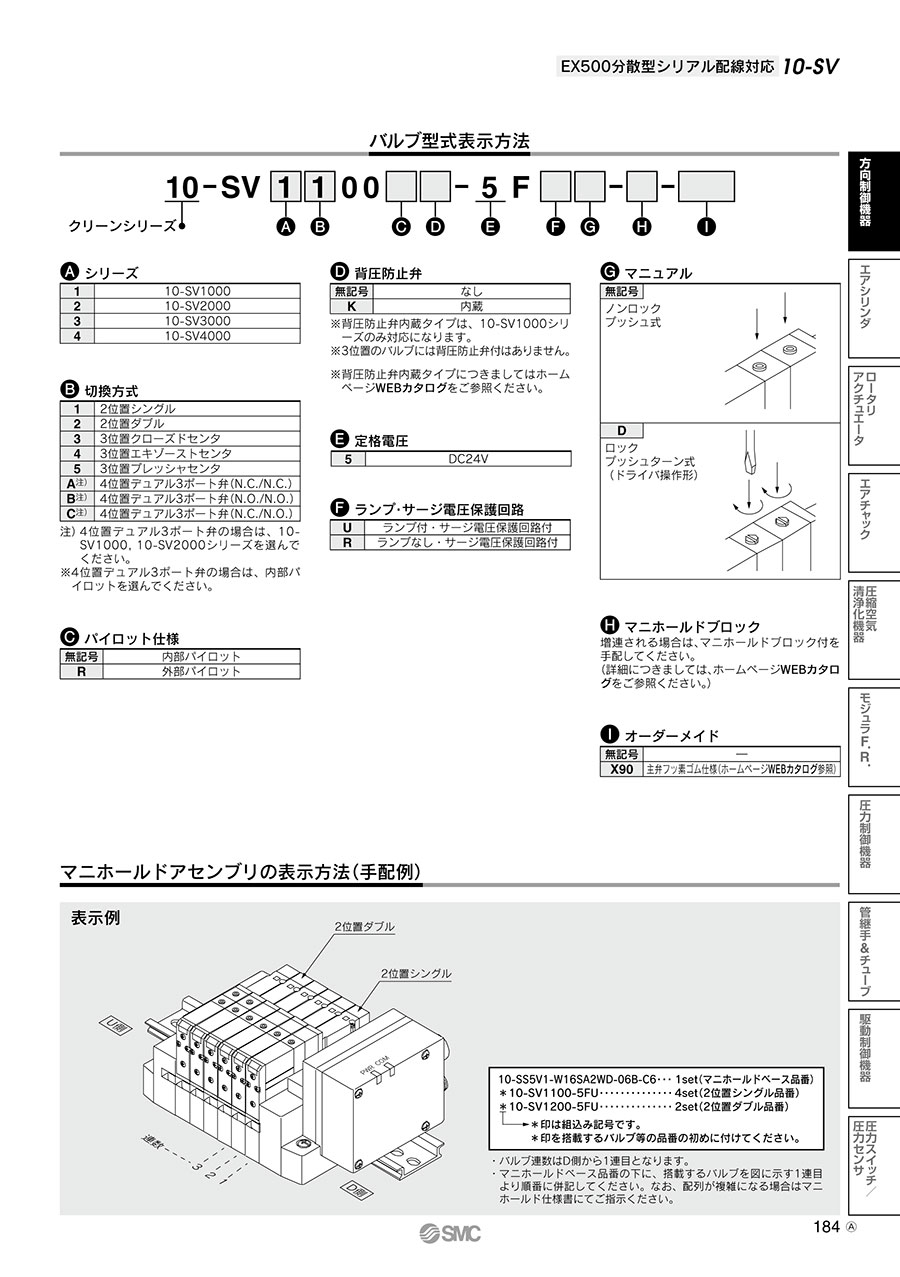

■EX500分散型シリアル配線対応
■単体・サブプレートタイプ
仕様
| 使用流体 | 空気 | |
|---|---|---|
| 内部パイロット使用圧力範囲MPa | 2位置シングル 4位置デュアル3ポート弁 | 0.15～0.7 |
| 2位置ダブル | 0.1～0.7 | |
| 3位置 | 0.2～0.7 | |
| 外部パイロット使用圧力範囲MPa | 使用圧力範囲 | -100kPa～0.7 |
| 2位置シングル、ダブル 3位置 | 0.25～0.7 | |
| 周囲温度および使用流体温度℃ | -10～+50（ただし凍結なきこと） | |
| 最大作動頻度Hz | 2位置シングル、ダブル 4位置デュアル3ポート弁 | 5 |
| 3位置 | 3 | |
| マニュアル | ノンロックプッシュ式 | |
| プッシュ・ターンロック式ドライバ操作形 | ||
| パイロット排気方法 | 内部パイロット | 主弁、パイロット弁集合排気形 |
| 外部パイロット | パイロット弁個別排気形 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 耐衝撃／耐振動m/s2 | 150／30（8.3～2,000Hz） | |
| 保護構造 | IP67（IEC60529による） | |
| リード線取出し方法 | M12防水コネクタ | |
| コイル定格電圧 | 24VDC,12VDC | |
| 許容電圧変動 | 定格電圧の±10% | |
| 消費電力W | 0.6（ランプ付：0.65） | |
| サージ電圧保護回路 | ツェナーダイオード | |
| インジケーターランプ | LED | |
注）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および、直角方向、通電および非通電に各条件でそれぞれ1回試験したとき誤作動なし。（初期のおける値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および、直角方向、通電および非通電に各条件で1回試験したとき誤作動なし。（初期のおける値）
流量特性／質量表
注1）〔 〕内はノーマル位置の場合。 注2）（ ）内はサブプレートなしの値。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,959円 ( 13,155円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
12,534円 ( 13,787円 ) | 19日目 |
12,856円 ( 14,142円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
12,454円 ( 13,699円 ) | 19日目 |
12,454円 ( 13,699円 ) | 19日目 |
12,454円 ( 13,699円 ) | 19日目 |
13,780円 ( 15,158円 ) | 19日目 |
7,989円 ( 8,788円 ) | 19日目 |
7,988円 ( 8,787円 ) | 19日目 |
7,988円 ( 8,787円 ) | 19日目 |
11,289円 ( 12,418円 ) | 19日目 |
11,289円 ( 12,418円 ) | 19日目 |
11,918円 ( 13,110円 ) | 19日目 |
8,883円 ( 9,771円 ) | 19日目 |
8,567円 ( 9,424円 ) | 19日目 |
8,368円 ( 9,205円 ) | 19日目 |
8,982円 ( 9,880円 ) | 19日目 |
10,435円 ( 11,479円 ) | 19日目 |
10,308円 ( 11,339円 ) | 19日目 |
10,308円 ( 11,339円 ) | 19日目 |
13,611円 ( 14,972円 ) | 19日目 |
13,611円 ( 14,972円 ) | 19日目 |
10,892円 ( 11,981円 ) | 19日目 |
11,206円 ( 12,327円 ) | 19日目 |
10,888円 ( 11,977円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
12,539円 ( 13,793円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
15,262円 ( 16,788円 ) | 19日目 |
12,539円 ( 13,793円 ) | 19日目 |
8,436円 ( 9,280円 ) | 19日目 |
8,436円 ( 9,280円 ) | 19日目 |
8,436円 ( 9,280円 ) | 19日目 |
11,871円 ( 13,058円 ) | 19日目 |
12,098円 ( 13,308円 ) | 19日目 |
9,017円 ( 9,919円 ) | 19日目 |
9,018円 ( 9,920円 ) | 19日目 |
11,115円 ( 12,227円 ) | 19日目 |
13,325円 ( 14,658円 ) | 19日目 |
13,403円 ( 14,743円 ) | 19日目 |
10,801円 ( 11,881円 ) | 19日目 |
10,801円 ( 11,881円 ) | 19日目 |
10,801円 ( 11,881円 ) | 19日目 |
12,856円 ( 14,142円 ) | 19日目 |
14,190円 ( 15,609円 ) | 19日目 |
16,248円 ( 17,873円 ) | 19日目 |
14,417円 ( 15,859円 ) | 19日目 |
14,818円 ( 16,300円 ) | 19日目 |
10,802円 ( 11,882円 ) | 19日目 |
11,383円 ( 12,521円 ) | 19日目 |
12,454円 ( 13,699円 ) | 19日目 |
