3ポート3ポジションバルブ ベース配管形 VEX3シリーズ
- 通常単価(税別)
- 7,005円～29,766円
- 税込単価
- 7,706円～32,743円
【特長】・最大Φ125のシリンダの中間停止が可能・消費電力：1W・4つのマニュ...
詳細情報を確認する- ポート数
- 3ポート弁
- 切換の種類
- 3位置クローズドセンタ
- 仕様
- 無給油
- 電源切時の状態
- 自己復帰(スプリングリターン)
- 配管
- サブベース配管
- シールの種類
- 標準
商品情報
外形図
VEX322□
外部パイロット電磁形：VEX3221、内部パイロット電磁形：VEX3222
エアオペレート形：VEX3220
DIN形ターミナル（D）
VEX342□
外部パイロット電磁形：VEX3421、内部パイロット電磁形：VEX3422
エアオペレート形：VEX3420
DIN形ターミナル（D）
製品仕様

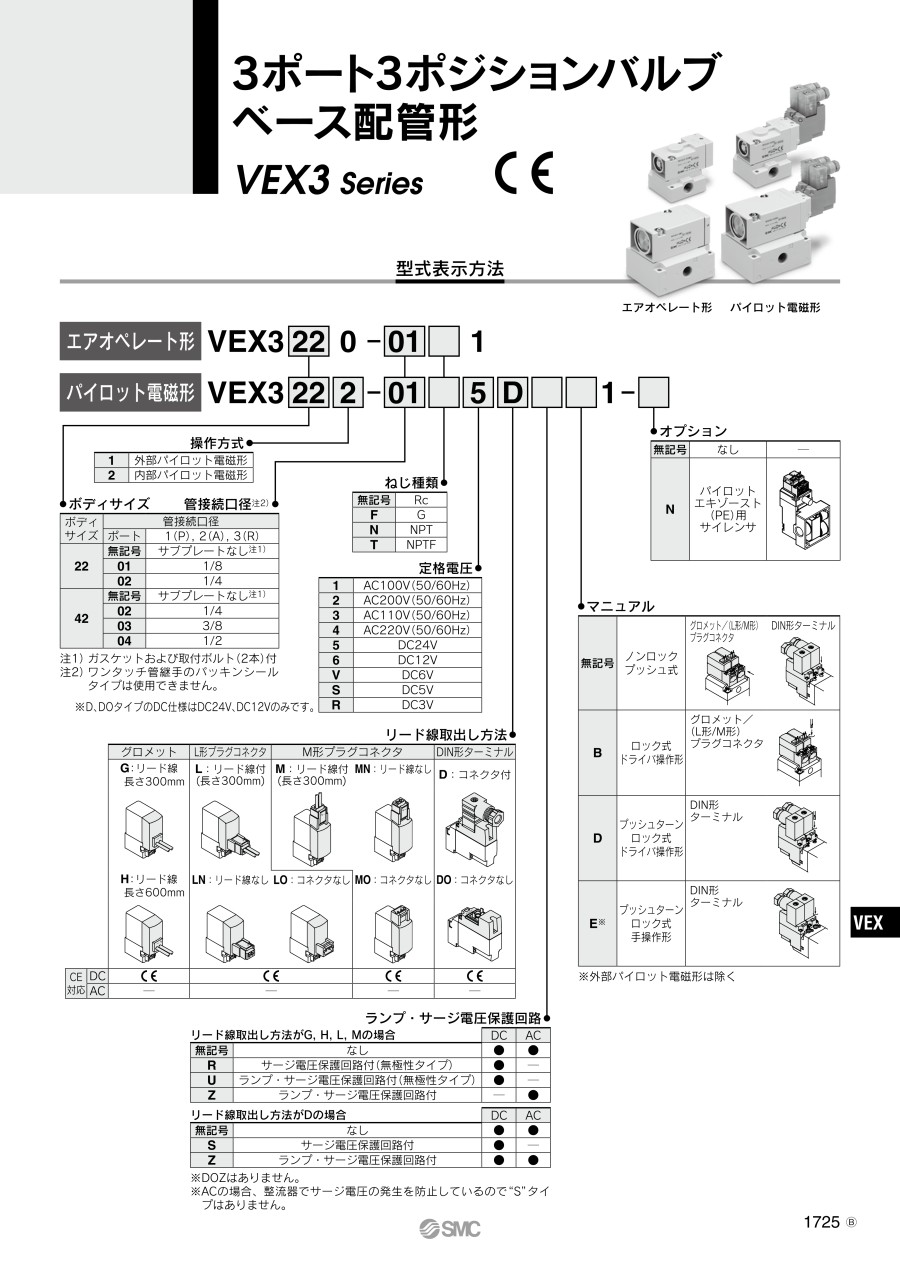

型式表示方法
仕様
| 型番 | ベース配管形 | VEX322□-01／02 | VEX342□-02／03／04 |
|---|---|---|---|
| 操作方式 | エアオペレート形、外部パイロット電磁形、内部パイロット電磁形 | ||
| 使用流体 | 空気 | ||
| エアオペレート使用圧力範囲MPa | 使用圧力範囲 | -101.2kPa～+1.0 | |
| パイロット圧力範囲 | 0.2～1.0 | ||
| 内部パイロット使用圧力範囲MPa | 0.2～0.7 | ||
| 外部パイロット使用圧力範囲MPa | 使用圧力範囲 | -101.2kPa～+1.0 | |
| パイロット圧力範囲 | 0.2～0.7 | ||
| 使用流体温度および周囲温度 | 0～+50℃（エアオペレート形は60℃） | ||
| 応答時間（パイロット圧力／0.5MPa時） | 40ms以下 | 60ms以下注1） | |
| 最大作動頻度 | 3Hz | ||
| 取付姿勢 | 自由 | ||
| 給油注2） | 不要（給油の際はタービン油1種ISO VG32） | ||
注1）ACの場合、96ms以下となります。
注2）本製品では、無潤滑仕様はできません。
パイロット電磁弁仕様
| 型番 | VEX3221、VEX3222、VEX3421、VEX3422 | |||
|---|---|---|---|---|
| パイロット弁 | V114□、V115□ | |||
| リード線取出し方法 | グロメット（G）、L形プラグコネクタ（L）、M形プラグコネクタ（M）、DIN形ターミナル（D） | |||
| コイル定格電圧V | AC（50／60Hz） | 100V、110V、200V、220V | ||
| DC | 3V、5V、6V、12V、24V | |||
| 許容電圧変動 | 定格電圧の-10～+10%※ | |||
| 皮相電力VA | AC | G, L, M | 100V | 0.78（ランプ付：0.81） |
| 110V | 0.86（ランプ付：0.89） | |||
| 200V | 1.18（ランプ付：1.22） | |||
| 220V | 1.30（ランプ付：1.34） | |||
| D | 100V | 0.78（ランプ付：0.87） | ||
| 110V | 0.86（ランプ付：0.97） | |||
| 200V | 1.15（ランプ付：1.30） | |||
| 220V | 1.27（ランプ付：1.46） | |||
| 消費電力W | DC | G, L, M | 1.0（ランプ付：1.1） | |
| D | 1.0（ランプ付：1.1） | |||
※S、Zタイプについての許容電圧変動
- DC24V：-7～+10%
- DC12V：-4～+10%
表示記号
流量特性／質量表
注意・禁止事項
DIN形ターミナルコネクタの使用方法
【結線要領】
1. 固定ねじを緩め、コネクタを電磁弁端子台から引抜きます。
2. 固定ねじを抜いてから、ターミナルブロック下部の切欠部へマイナスドライバ等を差し込んでこじあけ、ターミナルブロックとハウジングを分離します。
3. ターミナルブロックの端子ねじ（マイナスねじ）を緩め、結線方法に従ってリード線の心線を端子へ差込み、端子ねじで確実に固定してください。
4. グランドナットを締込んで、コードを固定してください。
※結線を行う場合、指示されたサイズ（φ3.5～φ7）のキャブタイヤコード以外を使用しますと、IP65（保護構造）の規格を満足しなくなりますので、ご注意ください。
また、グランドナット、固定ねじは必ず規定トルク範囲で締付けてください。
【取出口変更要領】
- ターミナルブロックとハウジングを分離した後、ハウジングを任意の方向（90°ごとに4方向）に組付けることによりコード取出口を変更できます。
※ランプ付の場合、コードのリード線でランプを破損したりしないよう注意してください。
【注意事項】
- コネクタは斜めに傾けないよう真直ぐに差し込み、または引抜いてください。
【適合ケーブル】
- コード外径：φ3.5～φ7
（参考）JIS C 3306相当の0.5mm2で2心、3心
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,005円 ( 7,706円 ) | 19日目 |
7,005円 ( 7,706円 ) | 19日目 |
14,806円 ( 16,287円 ) | 19日目 |
13,879円 ( 15,267円 ) | 19日目 |
16,195円 ( 17,815円 ) | 19日目 |
17,120円 ( 18,832円 ) | 19日目 |
17,428円 ( 19,171円 ) | 19日目 |
17,428円 ( 19,171円 ) | 19日目 |
14,498円 ( 15,948円 ) | 19日目 |
14,653円 ( 16,118円 ) | 19日目 |
14,960円 ( 16,456円 ) | 19日目 |
12,762円 ( 14,038円 ) | 19日目 |
13,297円 ( 14,627円 ) | 19日目 |
15,303円 ( 16,833円 ) | 19日目 |
14,461円 ( 15,907円 ) | 19日目 |
14,806円 ( 16,287円 ) | 19日目 |
15,270円 ( 16,797円 ) | 19日目 |
16,503円 ( 18,153円 ) | 19日目 |
14,461円 ( 15,907円 ) | 19日目 |
18,616円 ( 20,478円 ) | 19日目 |
15,578円 ( 17,136円 ) | 19日目 |
17,120円 ( 18,832円 ) | 19日目 |
15,618円 ( 17,180円 ) | 19日目 |
14,036円 ( 15,440円 ) | 19日目 |
14,829円 ( 16,312円 ) | 19日目 |
14,653円 ( 16,118円 ) | 19日目 |
13,342円 ( 14,676円 ) | 19日目 |
15,460円 ( 17,006円 ) | 19日目 |
12,762円 ( 14,038円 ) | 19日目 |
13,297円 ( 14,627円 ) | 19日目 |
14,671円 ( 16,138円 ) | 19日目 |
14,653円 ( 16,118円 ) | 19日目 |
15,303円 ( 16,833円 ) | 19日目 |
14,960円 ( 16,456円 ) | 19日目 |
15,270円 ( 16,797円 ) | 19日目 |
12,319円 ( 13,551円 ) | 19日目 |
12,319円 ( 13,551円 ) | 19日目 |
15,966円 ( 17,563円 ) | 19日目 |
11,470円 ( 12,617円 ) | 19日目 |
13,499円 ( 14,849円 ) | 19日目 |
13,807円 ( 15,188円 ) | 19日目 |
11,740円 ( 12,914円 ) | 19日目 |
14,474円 ( 15,921円 ) | 19日目 |
14,115円 ( 15,527円 ) | 19日目 |
11,740円 ( 12,914円 ) | 19日目 |
14,115円 ( 15,527円 ) | 19日目 |
16,896円 ( 18,586円 ) | 19日目 |
15,306円 ( 16,837円 ) | 19日目 |
13,879円 ( 15,267円 ) | 19日目 |
15,306円 ( 16,837円 ) | 19日目 |
12,495円 ( 13,745円 ) | 19日目 |
14,960円 ( 16,456円 ) | 19日目 |
14,343円 ( 15,777円 ) | 19日目 |
13,297円 ( 14,627円 ) | 19日目 |
14,960円 ( 16,456円 ) | 19日目 |
14,671円 ( 16,138円 ) | 19日目 |
14,343円 ( 15,777円 ) | 19日目 |
15,303円 ( 16,833円 ) | 19日目 |
14,653円 ( 16,118円 ) | 19日目 |
13,879円 ( 15,267円 ) | 19日目 |
詳細情報
基本情報
【特長】
・最大Φ125のシリンダの中間停止が可能
・消費電力：1W
・4つのマニュアル操作方法
ノンロックプッシュ式
ロック式ドライバ操作形
プッシュターンロック式（ドライバ操作形）
プッシュターンロック式（手操作形）
