3ポートソレノイドバルブ パイロット形 弾性体シール クリーンシリーズ 10-SYJ500シリーズ
- 通常単価(税別)
- 7,606円
- 税込単価
- 8,367円
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...
詳細情報を確認する- ポート数
- 3ポート弁
- 種類
- 電磁弁
- ソレノイドの数
- シングル
- 電源切時の状態
- 自己復帰(スプリングリターン)
- 定格圧力 (MPa)
- 0.15～0.7
- 駆動の種類
- パイロット式スプール
- シールの種類
- ソフトシール
- パイロット給気
- 内部
- ボディオプション
- 主弁パイロット弁集合排気形
- 種別
- クリーンシリーズ（リリーフタイプ）
10-SYJ514M-5LZ-01の仕様・寸法情報
商品情報
外形図
直接配管形
ベース配管形（サブプレート付）
※ ［ ］はACの場合
製品仕様

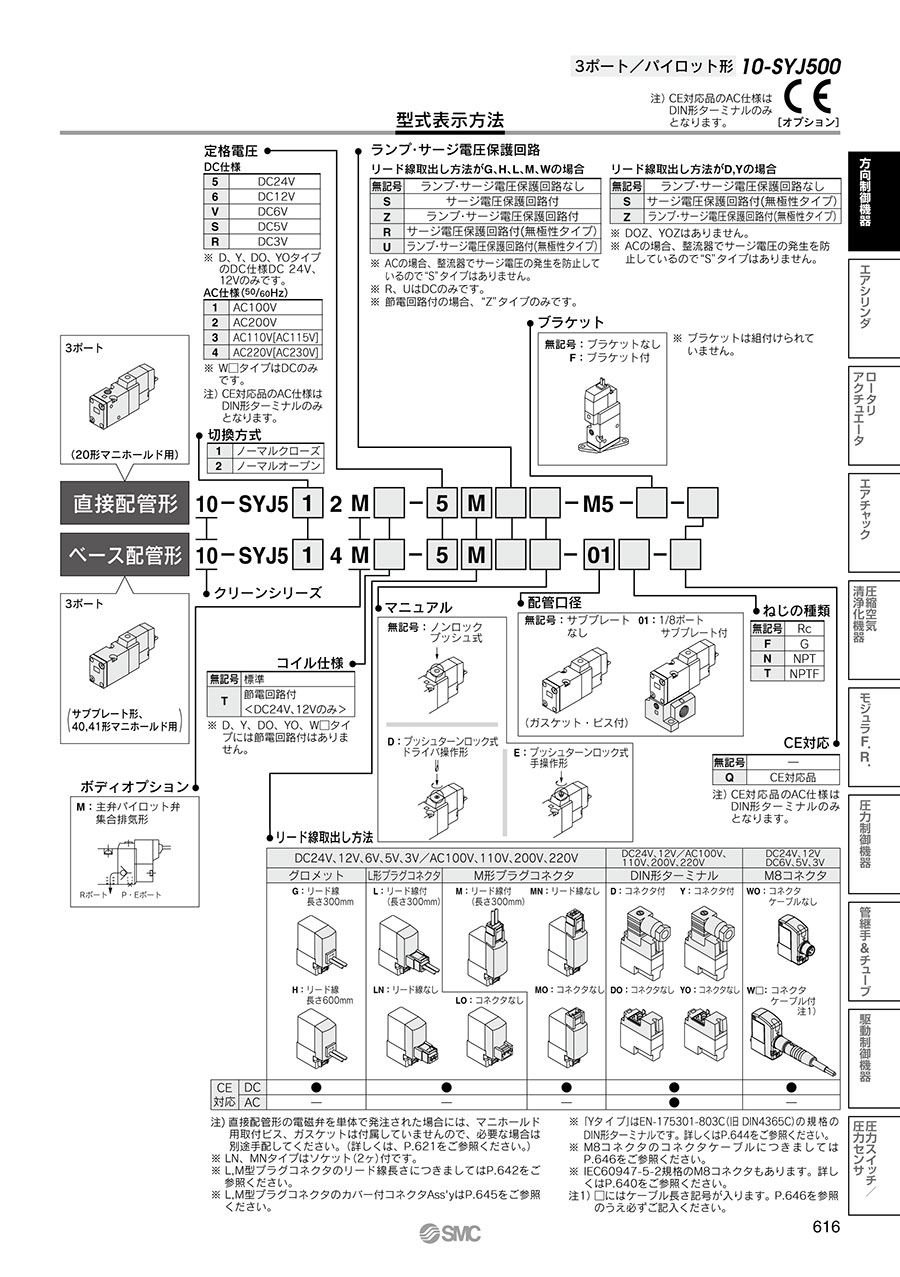

型式表示方法
仕様
| 使用流体 | 空気 | |
|---|---|---|
| 使用圧力範囲 MPa | 内部パイロット形 | 0.15～0.7 |
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと。） | |
| 注1）応答時間 ms（0.5MPa時） | 25以下 | |
| 最大作動頻度 Hz | 5 | |
| マニュアル（手動操作） | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターンロック式手操作形 | |
| パイロット排気方法 | 主弁・パイロット弁集合排気形 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 注2）耐衝撃／耐振動 m/s2 | 150／30 | |
| 保護構造 | 防塵（※DIN形ターミナル、M8コネクタはIP65） | |
※ IEC60529による。
注1）JIS B 8374-1981の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
流量特性／質量表
| バルブ型番 | 切換方式 | 管接続口径 | 流量特性 | 注）質量 g | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1→2（P→A） | 2→3（A→R） | グロメット型 | L形、M形プラグコネクタ | DIN形ターミナル | M8コネクタ | ||||||||
| C［dm3/（s・bar）］ | b | Cv | C［dm3/（s・bar）］ | b | Cv | ||||||||
| 直接配管形 | 10-SYJ512M | N.C. | M5×0.8 | 0.53 | 0.45 | 0.14 | 0.47 | 0.39 | 0.12 | 46 | 47 | 68 | 51 |
| 10-SYJ522M | N.O. | 0.66 | 0.45 | 0.18 | 0.66 | 0.45 | 0.18 | ||||||
| ベース配管形（サブプレート付） | 10-SYJ514M | N.C. | 1/8 | 1.2 | 0.41 | 0.32 | 1.1 | 0.46 | 0.32 | 60（46） | 61（47） | 82（68） | 65（51） |
| 10-SYJ524M | N.O. | 1.3 | 0.37 | 0.33 | 1.2 | 0.48 | 0.34 | ||||||
注）DCの場合の値。ACの場合は3g加算してください。（ ）内はサブプレートなしの値。
