5ポートソレノイドバルブ 弾性体シール クリーンシリーズ 10-SYJ7000シリーズ
- 通常単価(税別)
- 9,059円～22,949円
- 税込単価
- 9,965円～25,244円
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...
詳細情報を確認する- ポート数
- 5ポート弁
- 種類
- 電磁弁
- 駆動の種類
- パイロット式スプール
- シールの種類
- ソフトシール
- パイロット給気
- 内部
- ボディオプション
- 主弁・パイロット弁集合排気形
- 種別
- クリーンシリーズ（リリーフタイプ）
商品情報
外形図
2位置シングル
グロメット（G）：10-SYJ7123-□G□□-01□
L形プラグコネクタ（L）：10-SYJ7123-□L□□-01□（-F）
M形プラグコネクタ（M）：10-SYJ7123-□M□□-01□（-F）
DIN形ターミナル（D）：10-SYJ7123-□D□□-01□（-F）
※［ ］はACの場合
製品仕様

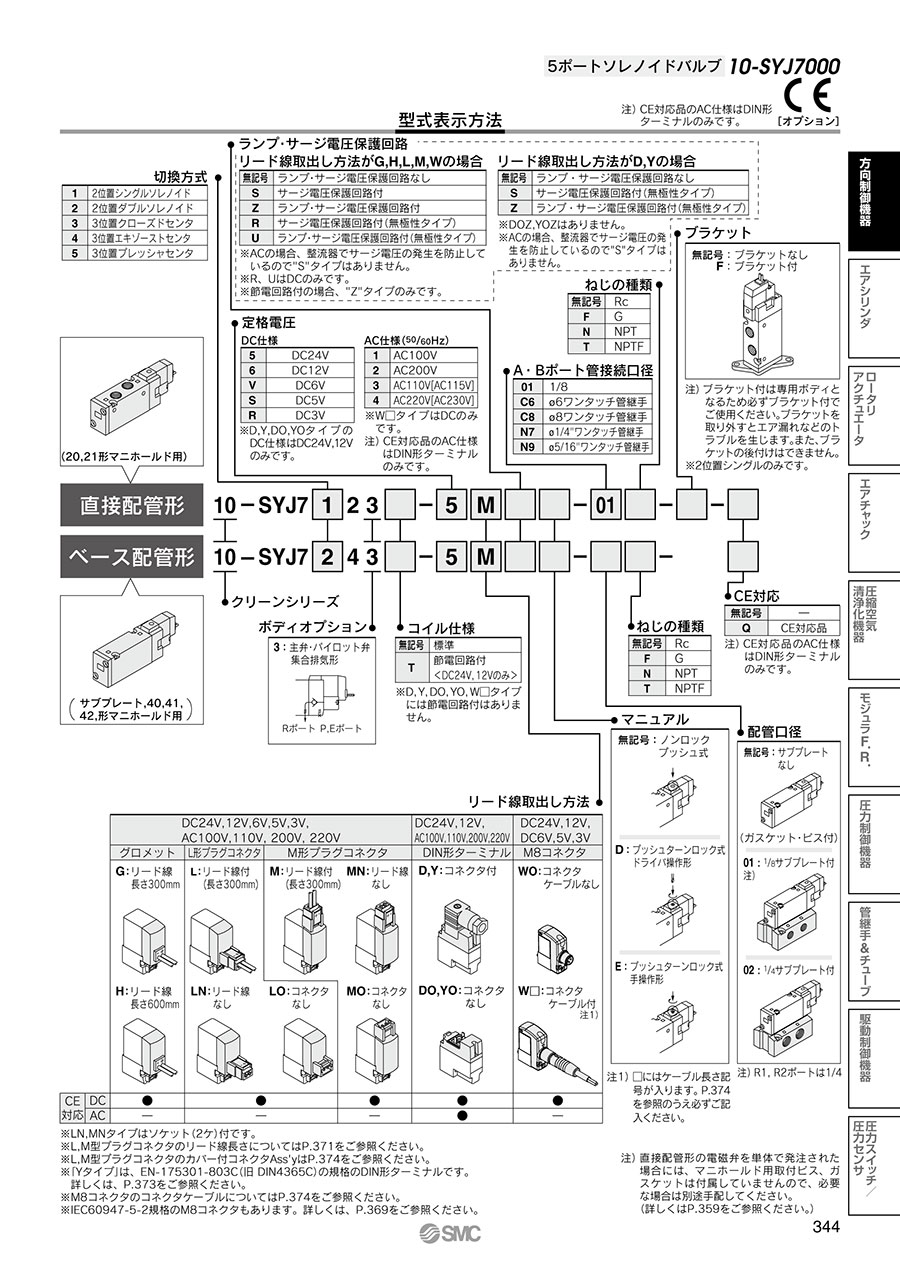

型式表示方法
注）直接配管形の電磁弁を単体で発注された場合には、マニホールド用取付ビス、ガスケットは付属していませんので、必要な場合は別途手配してください。
仕様
| 使用流体 | 空気 | |
|---|---|---|
| 使用圧力範囲 MPa | 2位置シングル | 0.15～0.7 |
| 2位置ダブル | 0.1～0.7 | |
| 3位置 | 0.15～0.7 | |
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと。） | |
| 注1）応答時間 ms（0.5MPaの時） | 2位置シングル、ダブル | 30以下 |
| 3位置 | 60以下 | |
| 最大作動頻度 Hz | 2位置シングル、ダブル | 5 |
| 3位置 | 3 | |
| マニュアル（手動操作） | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターンロック式手操作形 | |
| パイロット排気方法 | 主弁・パイロット弁集合排気形 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 注2）耐衝撃／耐振動 m/s2 | 150／30 | |
| 保護構造 | 防塵（※DIN形ターミナル、M8コネクタはIP65） | |
※IEC60529による。
注1）JIS B8375-1981動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,026円 ( 12,129円 ) | 19日目 |
9,638円 ( 10,602円 ) | 19日目 |
10,364円 ( 11,400円 ) | 19日目 |
10,809円 ( 11,890円 ) | 19日目 |
10,040円 ( 11,044円 ) | 19日目 |
9,464円 ( 10,410円 ) | 19日目 |
9,850円 ( 10,835円 ) | 19日目 |
9,731円 ( 10,704円 ) | 19日目 |
9,906円 ( 10,897円 ) | 19日目 |
9,192円 ( 10,111円 ) | 19日目 |
10,085円 ( 11,094円 ) | 19日目 |
10,068円 ( 11,075円 ) | 19日目 |
9,953円 ( 10,948円 ) | 19日目 |
9,998円 ( 10,998円 ) | 19日目 |
10,738円 ( 11,812円 ) | 19日目 |
9,192円 ( 10,111円 ) | 19日目 |
9,774円 ( 10,751円 ) | 19日目 |
10,085円 ( 11,094円 ) | 19日目 |
11,698円 ( 12,868円 ) | 19日目 |
9,059円 ( 9,965円 ) | 19日目 |
9,059円 ( 9,965円 ) | 19日目 |
9,150円 ( 10,065円 ) | 19日目 |
9,192円 ( 10,111円 ) | 19日目 |
10,039円 ( 11,043円 ) | 19日目 |
9,192円 ( 10,111円 ) | 19日目 |
9,325円 ( 10,258円 ) | 19日目 |
10,174円 ( 11,191円 ) | 19日目 |
11,429円 ( 12,572円 ) | 19日目 |
14,502円 ( 15,952円 ) | 19日目 |
12,539円 ( 13,793円 ) | 19日目 |
13,074円 ( 14,381円 ) | 19日目 |
12,226円 ( 13,449円 ) | 19日目 |
13,700円 ( 15,070円 ) | 19日目 |
12,226円 ( 13,449円 ) | 19日目 |
12,808円 ( 14,089円 ) | 19日目 |
12,807円 ( 14,088円 ) | 19日目 |
12,405円 ( 13,646円 ) | 19日目 |
12,986円 ( 14,285円 ) | 19日目 |
13,923円 ( 15,315円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
12,495円 ( 13,745円 ) | 19日目 |
13,074円 ( 14,381円 ) | 19日目 |
13,074円 ( 14,381円 ) | 19日目 |
12,226円 ( 13,449円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
13,770円 ( 15,147円 ) | 19日目 |
12,226円 ( 13,449円 ) | 19日目 |
12,226円 ( 13,449円 ) | 19日目 |
13,074円 ( 14,381円 ) | 19日目 |
12,495円 ( 13,745円 ) | 19日目 |
13,342円 ( 14,676円 ) | 19日目 |
14,157円 ( 15,573円 ) | 19日目 |
13,611円 ( 14,972円 ) | 19日目 |
17,179円 ( 18,897円 ) | 19日目 |
15,990円 ( 17,589円 ) | 19日目 |
16,645円 ( 18,310円 ) | 19日目 |
15,128円 ( 16,641円 ) | 19日目 |
17,506円 ( 19,257円 ) | 19日目 |
14,859円 ( 16,345円 ) | 19日目 |
