5ポートソレノイドバルブ 弾性体シール クリーンシリーズ 10-SYJ5000シリーズ
- 通常単価(税別)
- 7,985円～8,624円
- 税込単価
- 8,784円～9,486円
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...
詳細情報を確認する- ポート数
- 5ポート弁
- 種類
- 電磁弁
- 駆動の種類
- パイロット式スプール
- シールの種類
- ソフトシール
- パイロット給気
- 内部
- ボディオプション
- 主弁・パイロット弁集合排気形
- 種別
- クリーンシリーズ（リリーフタイプ）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
2位置シングル
※［ ］はACの場合
製品仕様

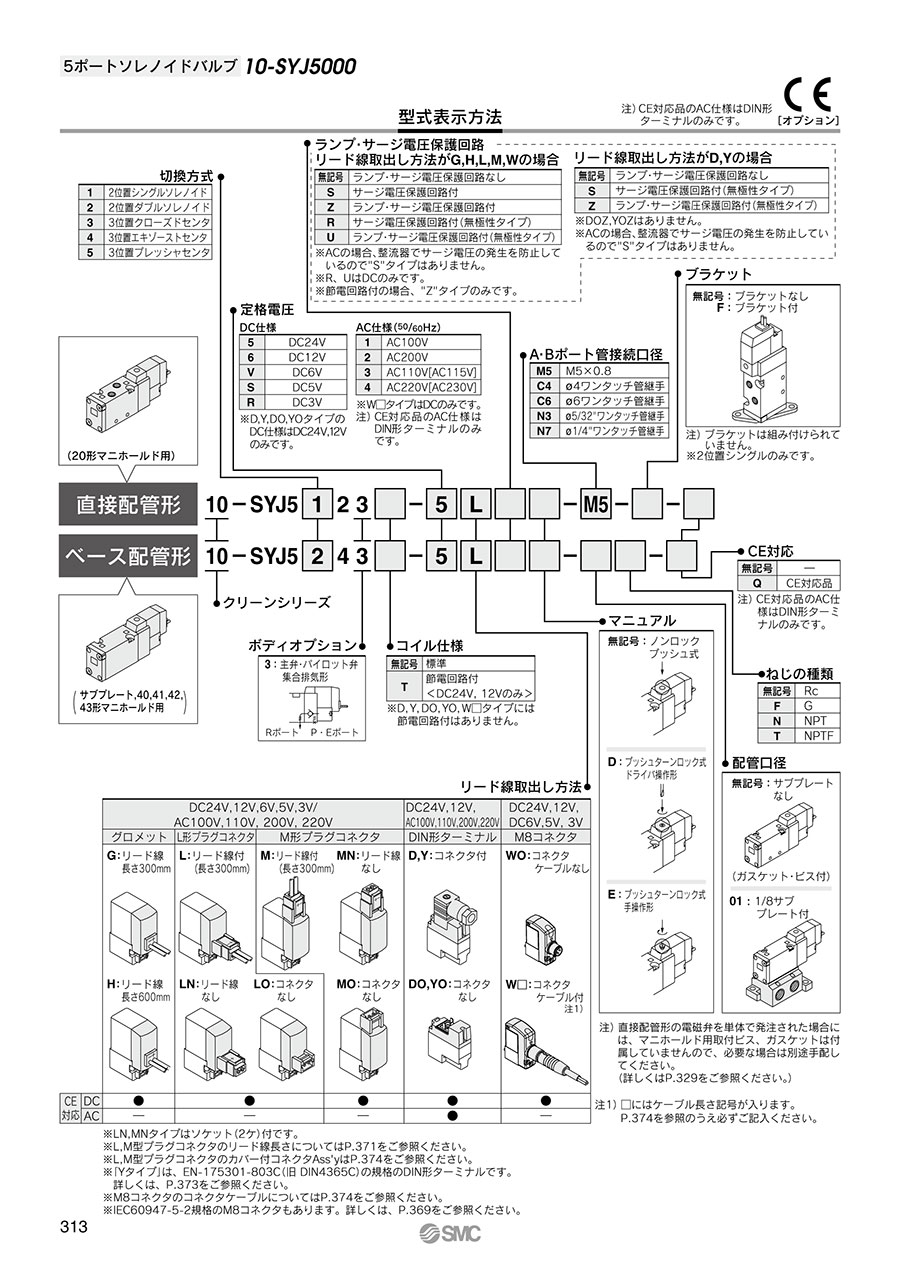

型式表示方法
仕様
| 使用流体 | 空気 | |
|---|---|---|
| 使用圧力範囲 MPa | 2位置シングル | 0.15～0.7 |
| 2位置ダブル | 0.1～0.7 | |
| 3位置 | 0.15～0.7 | |
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと。） | |
| 注1）応答時間 ms（0.5MPaの時） | 2位置シングル、ダブル | 25以下 |
| 3位置 | 40以下 | |
| 最大作動頻度 Hz | 2位置シングル、ダブル | 5 |
| 3位置 | 3 | |
| マニュアル（手動操作） | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターンロック式手操作形 | |
| パイロット排気方法 | 主弁・パイロット弁集合排気形 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 注2）耐衝撃／耐振動 m/s2 | 150／30 | |
| 保護構造 | 防塵（※DIN形ターミナルはIP65） | |
※IEC60529による。
注1）JIS B8375-1981動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,624円 ( 9,486円 ) | 6日目 |
7,985円 ( 8,784円 ) | 11日目 |
