4・5ポートソレノイドバルブ 弾性体シール クリーンシリーズ 10-SYJ3000シリーズ

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定:候補が3型番あります。
数量:

商品情報

外形図

2位置シングル

4・5ポートソレノイドバルブ 弾性体シール クリーンシリーズ 10-SYJ3000シリーズ 外形図

※[ ]はACの場合。

製品仕様

型式表示方法

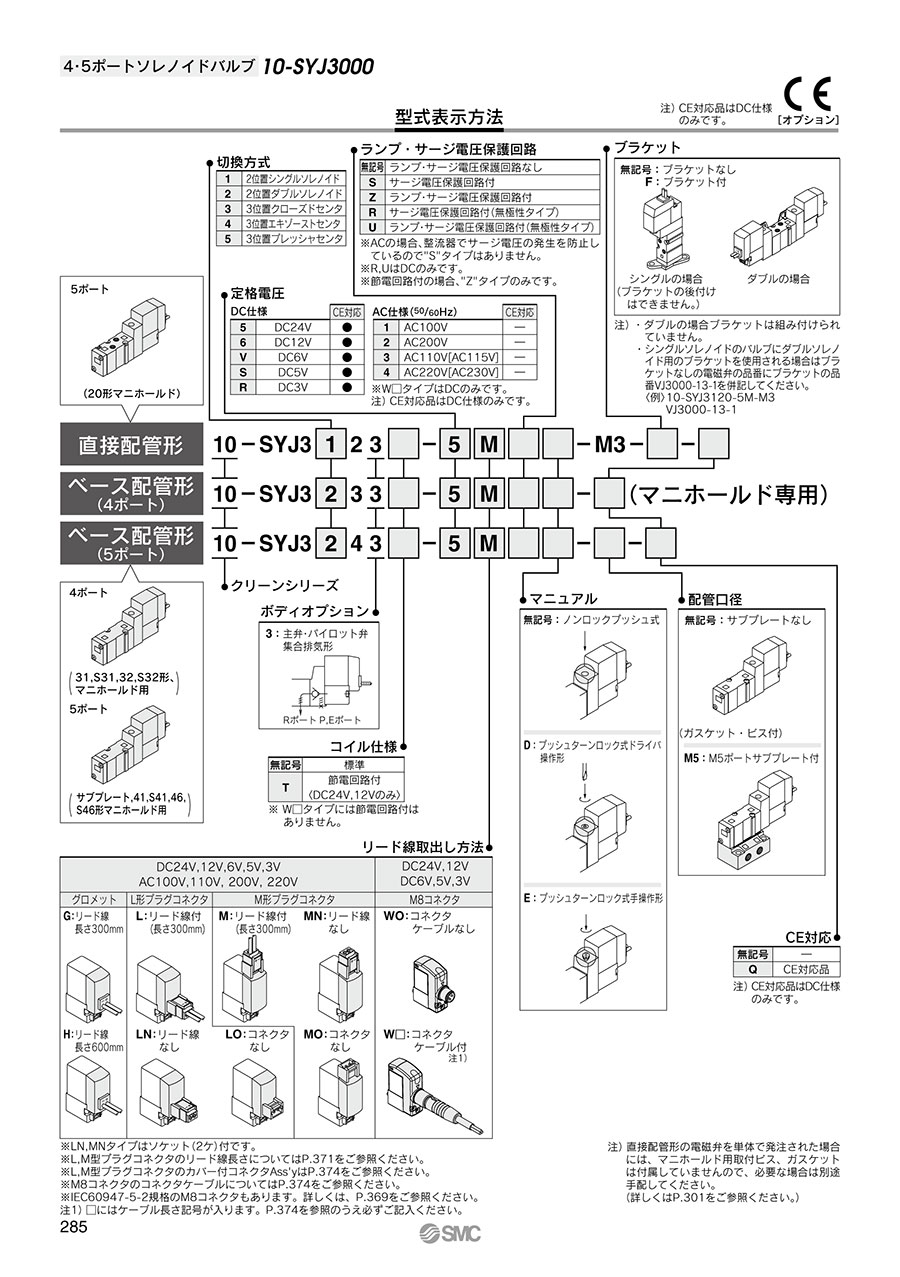

4・5ポートソレノイドバルブ 弾性体シール クリーンシリーズ 10-SYJ3000シリーズ 型番表示方法

注)直接配管形の電磁弁を単体で発注された場合には、マニホールド用取付ビス、ガスケットは付属していませんので、必要な場合は別途手配してください。

仕様

使用流体空気
使用圧力範囲 MPa2位置シングル0.15~0.7
2位置ダブル0.1~0.7
3位置0.2~0.7
周囲温度および使用流体温度 ℃-10~+50(ただし凍結なきこと)
注1)応答時間 ms(0.5MPa時)2位置シングル、ダブル15以下
3位置30以下
最大作動頻度 Hz 2位置シングル、ダブル10
3位置3
マニュアル(手動操作)ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターンロック式手操作形
パイロット排気方法主弁・パイロット弁集合排気形
給油不要
取付姿勢自由
注2)耐衝撃/耐振動 m/s2150/30
保護構造防塵(※M8コネクタはIP65)

※IEC60529による。
注1)JIS B 8375-1981動的性能試験による。(コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合)
注2)耐衝撃:主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。(初期における値)
耐振動:45~2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。(初期における値)

ソレノイド仕様

リード線取出し方法グロメット(G)・(H)、L形プラグコネクタ(L)、M形プラグコネクタ(M)、M8コネクタ(W)
コイル定格電圧 VDC24、12、6、5、3
AC50/60Hz100、110、200、220
許容電圧変動定格電圧の±10%※
消費電力 WDC標準0.35(ランプ付:0.4)
節電回路付0.1(ランプ付のみ)※
[起動0.4、保持0.1]
※皮相電力 VAAC100V0.78(ランプ付:0.81)
110V
[115V]
0.86(ランプ付:0.89)
[0.94(ランプ付:0.97)]
200V1.18(ランプ付:1.22)
220V
[230V]
1.30(ランプ付:1.34)
[1.42(ランプ付:1.46)]
サージ電圧保護回路ダイオード(無極性タイプはバリスタ)
インジケータランプLED

※AC110VとAC115V、AC220Vと230Vは共用です。
※AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15~+5%となります。

型番リスト

表示件数

ポート数

用途

設置方法

切換の種類

ソレノイドの数

電圧

電源切時の状態

配管口の種類

配管ねじの呼び

適応シリンダ径

(φ)

定格圧力

(MPa)

配管

CV値

コイル仕様

リード線取出し方法

マニュアル

ランプ・サージ電圧保護回路

ブラケット

CE対応

最小発注数量
4ポート弁
マニホールド搭載用単体
マニホールドベース
2位置エキゾースト
[シングル] シングル
DC24V
自己復帰(差圧リターン)
-
-
-
0.15~0.7
サブベース配管
-
標準
L形プラグコネクタ コネクタなし
ノンロックプッシュ式
ランプ・サージ電圧保護回路付
ブラケットなし
非対応
1個
5ポート弁
単体使用
ダイレクト
2位置エキゾースト
ダブル
DC24V
自己保持
M
M5
-
0.1~0.7
サブベース配管
0.12
標準
M形プラグコネクタ コネクタなし
ノンロックプッシュ式
ランプ・サージ電圧保護回路付
ブラケットなし
非対応
1個
5ポート弁
単体使用
ダイレクト
2位置エキゾースト
ダブル
DC24V
自己保持
M
M5
-
0.1~0.7
サブベース配管
0.12
標準
M形プラグコネクタ リード線付(長さ300mm)
ノンロックプッシュ式
ランプ・サージ電圧保護回路付
ブラケットなし
非対応
1個
通常単価(税別) (税込単価)
通常出荷日
6,964
( 7,660 )
9日目
10,400
( 11,440 )
9日目
11,107
( 12,218 )
3日目

詳細情報

基本情報

【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

4・5ポートソレノイドバルブ 弾性体シール クリーンシリーズ 10-SYJ3000シリーズのレビュー
