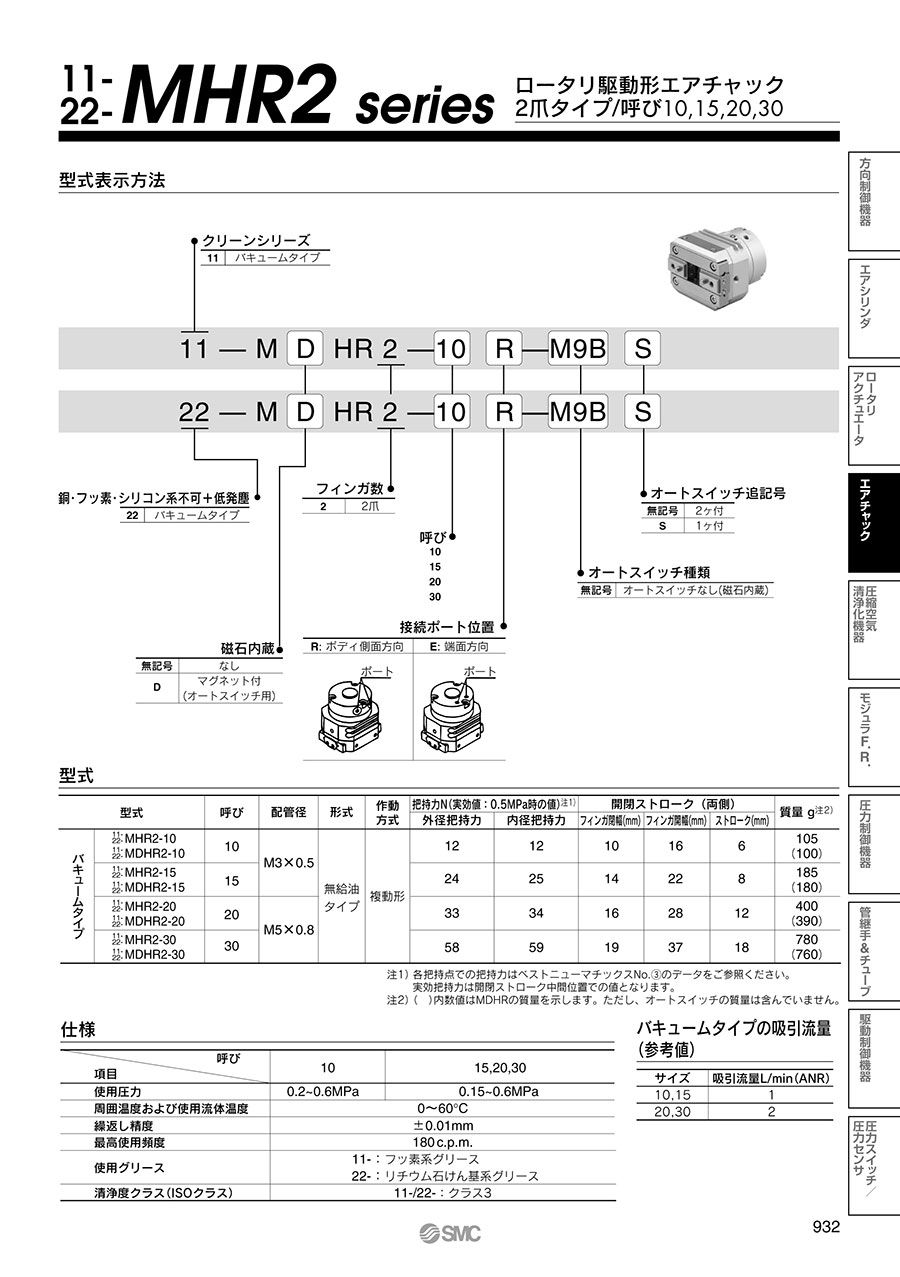

ロータリ駆動形エアチャック 2爪タイプ クリーン・低発塵 11-／22-MHR2シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 31,395円～54,092円特別価格
- 税込単価
- 34,535円～59,501円特別価格
【11-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への...
詳細情報を確認する商品情報
外形図
オートスイッチなし:11-/22-MHR2-10R
オートスイッチ付:11-/22-MDHR2-10R
オートスイッチなし:11-/22-MHR2-15R
オートスイッチ付:11-/22-MDHR2-15R
オートスイッチなし:11-/22-MHR2-20R
オートスイッチ付:11-/22-MDHR2-20R
オートスイッチなし:11-/22-MHR2-30R
オートスイッチ付:11-/22-MDHR2-30R
製品仕様
仕様
| 項目 | 呼び | |
|---|---|---|
| 10 | 15,20,30 | |
| 使用圧力 | 0.2～0.6MPa | 0.15～0.6MPa |
| 周囲温度および使用流体温度 | 0～60℃ | |
| 繰返し精度 | ±0.01mm | |
| 最高使用頻度 | 180 c.p.m. | |
| 使用グリース | 11-:フッ素系グリース 22-:リチウム石けん基系グリース | |
| 清浄度クラス（ISOクラス） | 11-/22-:クラス3 | |
型式
| 型式 | 呼び | 配管径 | 形式 | 作動方式 | 把持力N （実効値:0.5MPa時の値）注1） | 開閉ストローク（両側） | 質量 g注2） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径把持力 | 内径把持力 | フィンガ閉幅（mm） | フィンガ開幅（mm） | ストローク（mm） | |||||||
| バキュームタイプ | 11-MHR2-10 22-MHR2-10 11-MDHR2-10 22-MDHR2-10 | 10 | M3×0.5 | 無給油タイプ | 複動形 | 12 | 12 | 10 | 16 | 6 | 105 （100） |
| 11-MHR2-15 22-MHR2-15 11-MDHR2-15 22-MDHR2-15 | 15 | 24 | 25 | 14 | 22 | 8 | 185 （180） | ||||
| 11-MHR2-20 22-MHR2-20 11-MDHR2-20 22-MDHR2-20 | 20 | M5×0.8 | 33 | 34 | 16 | 28 | 12 | 400 （390） | |||
| 11-MHR2-30 22-MHR2-30 11-MDHR2-30 22-MDHR2-30 | 30 | 58 | 59 | 19 | 37 | 18 | 780 （760） | ||||
注1） 各把持点での把持力はベストニューマチックスNo.（3）のデータをご参照ください。実効把持力は開閉ストローク中間位置での値となります。
注2） （ ）内数値はMDHRの質量を示します。ただし、オートスイッチの質量は含んでいません。
オートスイッチ仕様
| 接点 | オートスイッチ品番 | 負荷電圧 | 負荷電流範囲 | 表示ランプ | 適用用途 | |
|---|---|---|---|---|---|---|
| 無接点 | 2線式 | D-M9B（V） | DC24V（DC10V～28V） | 5～40mA | ○ | DC24Vリレー, PLC |
| 3線式 | D-M9N（V） | DC28V以下 | 40mA以下 | ○ | ||
PLC:シーケンスコントローラ
仕様詳細および上記以外のオートスイッチはデジタルカタログをご参照ください。
選定サポート情報
注文例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
34,049円 ( 37,454円 ) | 19日目 |
38,599円 ( 42,459円 ) | 19日目 |
39,135円 ( 43,049円 ) | 19日目 |
36,681円 ( 40,349円 ) | 19日目 |
35,697円 ( 39,267円 ) | 19日目 |
38,599円 ( 42,459円 ) | 19日目 |
39,135円 ( 43,049円 ) | 19日目 |
36,595円 ( 40,255円 ) | 19日目 |
36,327円 ( 39,960円 ) | 19日目 |
39,313円 ( 43,244円 ) | 19日目 |
39,849円 ( 43,834円 ) | 19日目 |
39,047円 ( 42,952円 ) | 19日目 |
38,778円 ( 42,656円 ) | 19日目 |
39,313円 ( 43,244円 ) | 19日目 |
36,682円 ( 40,350円 ) | 19日目 |
36,413円 ( 40,054円 ) | 19日目 |
39,313円 ( 43,244円 ) | 19日目 |
39,849円 ( 43,834円 ) | 19日目 |
39,584円 ( 43,542円 ) | 19日目 |
35,565円 ( 39,122円 ) | 19日目 |
40,118円 ( 44,130円 ) | 19日目 |
40,653円 ( 44,718円 ) | 19日目 |
38,112円 ( 41,923円 ) | 19日目 |
44,123円 ( 48,535円 ) | 19日目 |
41,367円 ( 45,504円 ) | 19日目 |
40,297円 ( 44,327円 ) | 19日目 |
35,565円 ( 39,122円 ) | 19日目 |
40,118円 ( 44,130円 ) | 19日目 |
40,653円 ( 44,718円 ) | 19日目 |
38,112円 ( 41,923円 ) | 19日目 |
37,845円 ( 41,630円 ) | 19日目 |
40,832円 ( 44,915円 ) | 19日目 |
41,895円 ( 46,085円 ) | 19日目 |
45,559円41,003円 ( 45,103円 ) | 19日目 |
40,297円 ( 44,327円 ) | 19日目 |
40,832円 ( 44,915円 ) | 19日目 |
41,099円 ( 45,209円 ) | 19日目 |
38,333円 ( 42,166円 ) | 19日目 |
42,884円 ( 47,172円 ) | 19日目 |
43,419円 ( 47,761円 ) | 19日目 |
40,848円 ( 44,933円 ) | 19日目 |
43,062円 ( 47,368円 ) | 19日目 |
43,598円 ( 47,958円 ) | 19日目 |
38,333円 ( 42,166円 ) | 19日目 |
42,884円 ( 47,172円 ) | 19日目 |
43,419円 ( 47,761円 ) | 19日目 |
40,880円 ( 44,968円 ) | 19日目 |
40,611円 ( 44,672円 ) | 19日目 |
43,598円 ( 47,958円 ) | 19日目 |
41,232円 ( 45,355円 ) | 19日目 |
43,331円 ( 47,664円 ) | 19日目 |
47,230円 ( 51,953円 ) | 19日目 |
43,062円 ( 47,368円 ) | 19日目 |
43,598円 ( 47,958円 ) | 19日目 |
43,821円 ( 48,203円 ) | 19日目 |
48,373円 ( 53,210円 ) | 19日目 |
48,908円 ( 53,799円 ) | 19日目 |
48,552円 ( 53,407円 ) | 19日目 |
52,855円 ( 58,141円 ) | 19日目 |
54,092円48,682円 ( 53,550円 ) | 19日目 |
詳細情報
基本情報
【11-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【22-シリーズ 銅・フッ素・シリコン系不可+低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります）
