SMC

平行開閉形エアチャック幅広タイプ二次電池対応 25A-MHL2シリーズ

カタログ |

通常単価(税別): 34,896円～123,820円

税込単価: 38,386円～136,202円

通常出荷日：19日目

【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

薄形エアチャック MHF2シリーズ

通常価格(税別)： 77円 (税込価格：85円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

平行開閉形エアチャック 2爪ロングストローク薄型・軽量 MHZL2シリーズ

通常価格(税別)： 381円 (税込価格：419円)

通常出荷日：在庫品1日目

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

選定サポート情報

注文例

型番リスト

表示件数

型番

開寸法

(mm)

閉寸法

(mm)

把持力 (閉側 0.5MPa時)

(N)

把持力 (開側 0.5MPa時)

(N)

使用圧力範囲

(MPa)

シリンダ内径

(mm)

オートスイッチ

スイッチ数

リード線長さ

ストローク

(mm)

チャック開閉用コネクタの種類

ポートねじの種類

最小発注数量

118	78	14	14	0.15～0.6	10	M9B	2ヶ付	0.5m	40	なし	Mねじ	1個
76	56	14	14	0.15～0.6	10	Y59A	2ヶ付	0.5m	20	なし	Mねじ	1個
76	56	14	14	0.15～0.6	10	Y59B	2ヶ付	0.5m	20	なし	Mねじ	1個
170	110	45	45	0.1～0.6	16	Y59B	2ヶ付	0.5m	60	なし	Mねじ	1個
170	110	45	45	0.1～0.6	16	Y59B	2ヶ付	3m	60	なし	Mねじ	1個
282	182	131	131	0.1～0.6	25	M9BW	2ヶ付	5m	100	なし	Mねじ	1個
320	200	131	131	0.1～0.6	25	M9B	2ヶ付	0.5m	120	なし	Mねじ	1個
150	100	131	131	0.1～0.6	25	Y59B	2ヶ付	0.5m	50	なし	Mねじ	1個
318	198	228	228	0.1～0.6	32	M9B	2ヶ付	0.5m	120	なし	Rc	1個
220	150	228	228	0.1～0.6	32	Y59B	2ヶ付	0.5m	70	なし	Rc	1個
220	150	228	228	0.1～0.6	32	Y59B	2ヶ付	3m	70	なし	Rc	1個
406	246	396	396	0.1～0.6	40	M9BW	2ヶ付	0.5m	160	なし	Rc	1個
288	188	396	396	0.1～0.6	40	Y59B	2ヶ付	3m	100	なし	Rc	1個

通常単価(税別) (税込単価)	通常出荷日

37,440円 ( 41,184円 )	19日目
34,896円 ( 38,386円 )	19日目
44,593円 ( 49,052円 )	19日目
39,671円 ( 43,638円 )	19日目
40,297円 ( 44,327円 )	19日目
58,551円 ( 64,406円 )	19日目
65,671円 ( 72,238円 )	19日目
51,497円 ( 56,647円 )	19日目
75,042円 ( 82,546円 )	19日目
85,047円 ( 93,552円 )	19日目
85,751円 ( 94,326円 )	19日目
123,820円 ( 136,202円 )	19日目
113,421円 ( 124,763円 )	19日目

詳細情報

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

商品TOP

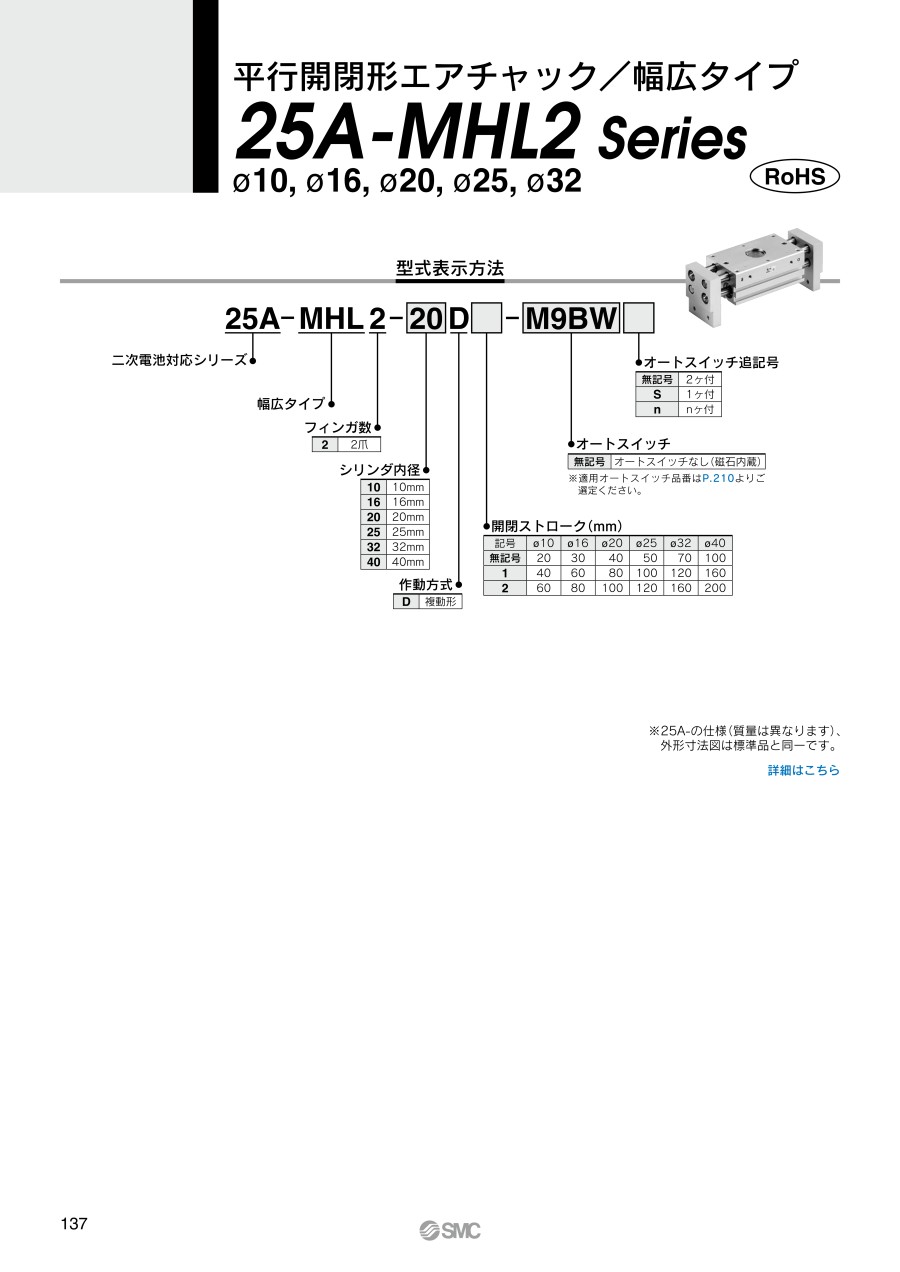

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
