SMC

平行開閉形エアチャック標準タイプ二次電池対応 25A-MHZ2シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 19,080円～52,272円

税込単価: 20,988円～57,499円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

180°開閉形カム式エアチャック MHY2シリーズ

通常価格(税別)： 369円 (税込価格：406円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

平行開閉形エアチャック標準タイプ MHZ2シリーズ

4.5

通常価格(税別)： 381円 (税込価格：419円)

通常出荷日：在庫品1日目

【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（C...

詳細情報を確認する

フィンガの数
2本
種類
本体
作動方式
複動形
本体形状
角形
環境・用途
標準
付加機能
リニアガイド付
ストローク調節機構
なし
ボディオプション
基本形

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が160型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

選定サポート情報

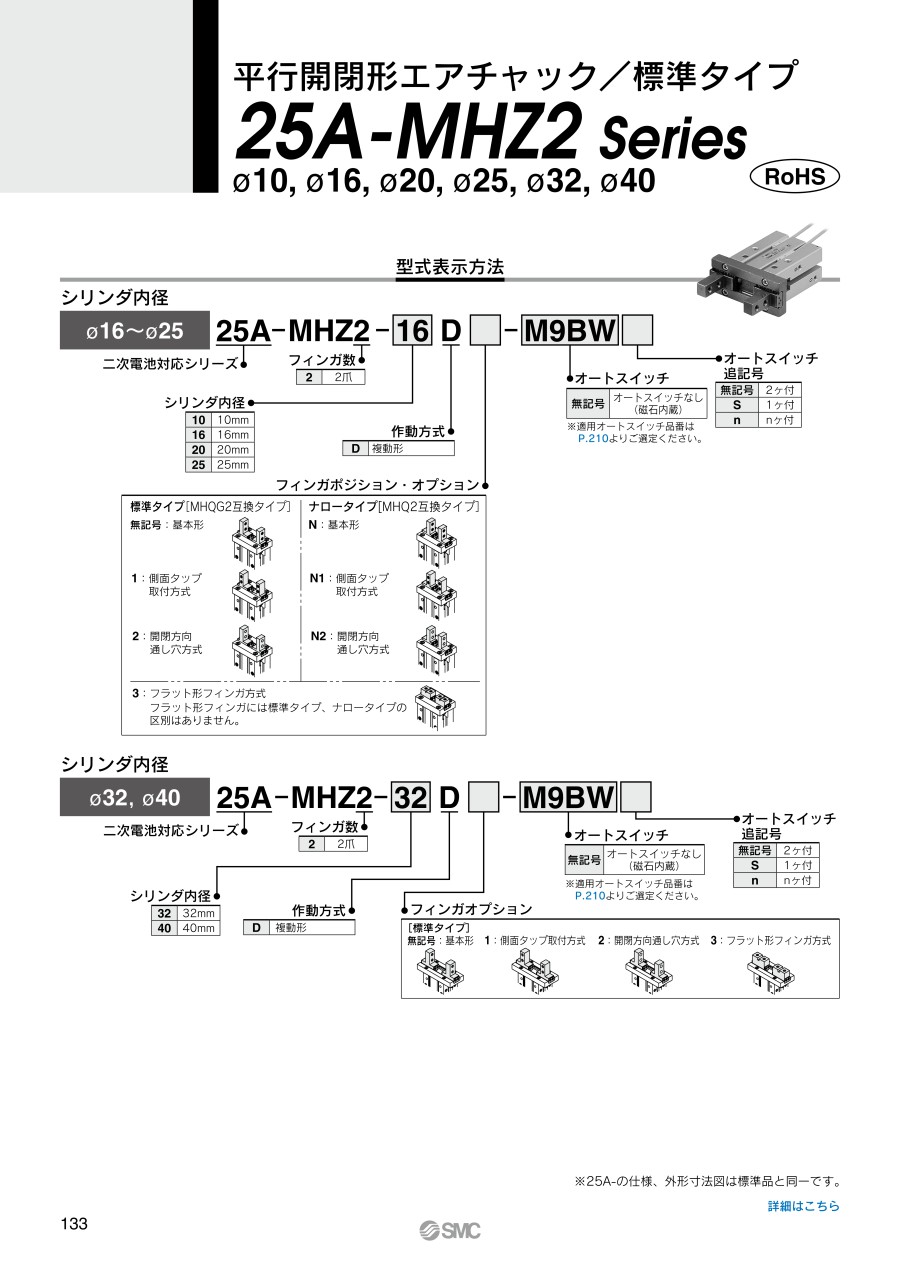

注文例

シリンダ内径φ16～φ25

シリンダ内径φ32,φ40

型番リスト

表示件数

型番

把持方法

開寸法

(mm)

閉寸法

(mm)

把持力 (閉側 0.5MPa時)

(N)

把持力 (開側 0.5MPa時)

(N)

使用圧力範囲

(MPa)

シリンダ内径

(mm)

フィンガポジション・オプション

オートスイッチ

スイッチ数

リード線長さ

最小発注数量

挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	オートスイッチなし（磁石内蔵）	なし	なし	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	側面タップ取付方式（標準タイプ）	オートスイッチなし（磁石内蔵）	なし	なし	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	側面タップ取付方式（標準タイプ）	M9BWV	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	開閉方向通し穴方式（標準タイプ）	オートスイッチなし（磁石内蔵）	なし	なし	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	開閉方向通し穴方式（標準タイプ）	M9B	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	開閉方向通し穴方式（標準タイプ）	M9N	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	開閉方向通し穴方式（標準タイプ）	M9N	1ヶ付	1m	1個
挟むチャックタイプ / 開くチャックタイプ	15.2	11.2	11	17	0.2～0.7	10	フラット形フィンガ方式（標準・ナロータイプ）	オートスイッチなし（磁石内蔵）	なし	なし	1個
挟むチャックタイプ / 開くチャックタイプ	15.2	11.2	11	17	0.2～0.7	10	フラット形フィンガ方式（標準・ナロータイプ）	M9N	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9B	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9B	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9B	1ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9B	1ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9BV	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9BV	1ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9BW	1ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9B	1ヶ付	5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9N	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9N	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9NV	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（標準タイプ）	M9N	1ヶ付	5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（ナロータイプ）	オートスイッチなし（磁石内蔵）	なし	なし	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（ナロータイプ）	M9BW	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	15.2	11.2	11	17	0.2～0.7	10	基本形（ナロータイプ）	M9N	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（標準タイプ）	オートスイッチなし（磁石内蔵）	なし	なし	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	側面タップ取付方式（標準タイプ）	オートスイッチなし（磁石内蔵）	なし	なし	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	側面タップ取付方式（標準タイプ）	M9BW	1ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	オートスイッチなし（磁石内蔵）	なし	なし	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	M9B	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	M9B	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	M9B	1ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	M9B	1ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	M9BV	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	M9BV	1ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	M9BW	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	M9BW	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	M9B	2ヶ付	5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	M9N	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（標準タイプ）	M9N	2ヶ付	3m	1個
挟むチャックタイプ / 開くチャックタイプ	20.9	14.9	34	45	0.1～0.7	16	フラット形フィンガ方式（標準・ナロータイプ）	オートスイッチなし（磁石内蔵）	なし	なし	1個
挟むチャックタイプ / 開くチャックタイプ	20.9	14.9	34	45	0.1～0.7	16	フラット形フィンガ方式（標準・ナロータイプ）	M9B	2ヶ付	3m	1個
挟むチャックタイプ / 開くチャックタイプ	20.9	14.9	34	45	0.1～0.7	16	フラット形フィンガ方式（標準・ナロータイプ）	M9B	1ヶ付	3m	1個
挟むチャックタイプ / 開くチャックタイプ	20.9	14.9	34	45	0.1～0.7	16	フラット形フィンガ方式（標準・ナロータイプ）	M9B	2ヶ付	1m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（標準タイプ）	M9B	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（標準タイプ）	M9B	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（標準タイプ）	M9BV	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（標準タイプ）	M9BV	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（標準タイプ）	M9BW	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（標準タイプ）	M9BWV	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（標準タイプ）	M9N	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（標準タイプ）	M9NV	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（標準タイプ）	M9NV	1ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（標準タイプ）	M9NW	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（ナロータイプ）	オートスイッチなし（磁石内蔵）	なし	なし	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	開閉方向通し穴方式（ナロータイプ）	M9N	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（ナロータイプ）	M9B	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（ナロータイプ）	M9BV	1ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（ナロータイプ）	M9N	2ヶ付	0.5m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（ナロータイプ）	M9N	2ヶ付	3m	1個
挟むパラレルタイプ / 開くパラレルタイプ	20.9	14.9	34	45	0.1～0.7	16	基本形（ナロータイプ）	M9NW	2ヶ付	0.5m	1個

通常単価(税別) (税込単価)	通常出荷日

19,080円 ( 20,988円 )	19日目
21,137円 ( 23,251円 )	19日目
28,480円 ( 31,328円 )	19日目
19,080円 ( 20,988円 )	19日目
26,372円 ( 29,009円 )	19日目
30,502円 ( 33,552円 )	19日目
22,627円 ( 24,890円 )	19日目
21,158円 ( 23,274円 )	19日目
30,502円 ( 33,552円 )	19日目
25,812円 ( 28,393円 )	19日目
26,373円 ( 29,010円 )	19日目
24,437円 ( 26,881円 )	19日目
25,849円 ( 28,434円 )	19日目
27,027円 ( 29,730円 )	19日目
22,766円 ( 25,043円 )	19日目
22,627円 ( 24,890円 )	19日目
24,747円 ( 27,222円 )	19日目
29,836円 ( 32,820円 )	19日目
26,467円 ( 29,114円 )	19日目
30,502円 ( 33,552円 )	19日目
23,798円 ( 26,178円 )	19日目
22,028円 ( 24,231円 )	19日目
30,170円 ( 33,187円 )	19日目
30,502円 ( 33,552円 )	19日目
19,221円 ( 21,143円 )	19日目
22,193円 ( 24,412円 )	19日目
25,260円 ( 27,786円 )	19日目
19,221円 ( 21,143円 )	19日目
24,175円 ( 26,593円 )	19日目
28,508円 ( 31,359円 )	19日目
21,979円 ( 24,177円 )	19日目
25,017円 ( 27,519円 )	19日目
27,543円 ( 30,297円 )	19日目
24,743円 ( 27,217円 )	19日目
25,367円 ( 27,904円 )	19日目
25,110円 ( 27,621円 )	19日目
28,022円 ( 30,824円 )	19日目
24,269円 ( 26,696円 )	19日目
24,831円 ( 27,314円 )	19日目
19,221円 ( 21,143円 )	19日目
24,736円 ( 27,210円 )	19日目
25,351円 ( 27,886円 )	19日目
24,457円 ( 26,903円 )	19日目
24,175円 ( 26,593円 )	19日目
24,736円 ( 27,210円 )	19日目
24,831円 ( 27,314円 )	19日目
25,392円 ( 27,931円 )	19日目
28,342円 ( 31,176円 )	19日目
28,472円 ( 31,319円 )	19日目
24,831円 ( 27,314円 )	19日目
27,543円 ( 30,297円 )	19日目
22,018円 ( 24,220円 )	19日目
24,549円 ( 27,004円 )	19日目
22,193円 ( 24,412円 )	19日目
25,664円 ( 28,230円 )	19日目
28,508円 ( 31,359円 )	19日目
22,298円 ( 24,528円 )	19日目
24,269円 ( 26,696円 )	19日目
28,674円 ( 31,541円 )	19日目
24,549円 ( 27,004円 )	19日目

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
