メンブレンエアドライヤ 単体タイプ クリーンシリーズ 10-IDGシリーズ

メンブレンエアドライヤ 単体タイプ クリーンシリーズ 10-IDGシリーズ
通常単価(税別)
24,047円～177,453円
税込単価
26,452円～195,198円
通常出荷日：19日目

【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への発塵を防止

詳細を確認
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
詳細を確認

よく一緒に見られています

メンブレンエアドライヤ IDG□A・IDGシリーズ オプション

SMC

メンブレンエアドライヤ IDG□A・IDGシリーズ オプション
通常価格(税別)： 1,494円 (税込価格：1,643円)

通常出荷日：在庫品1日目

よく一緒に見られています

メンブレンエアドライヤ 単体タイプ IDGシリーズ

SMC

メンブレンエアドライヤ 単体タイプ IDGシリーズ
通常価格(税別)： 12,655円 (税込価格：13,921円)

通常出荷日：在庫品1日目

未確定：候補が68型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

10-IDG3、5／10-IDG3H、5H

メンブレンエアドライヤ 単体タイプ クリーンシリーズ 10-IDGシリーズ 外形図1

10-IDG10、10H

メンブレンエアドライヤ 単体タイプ クリーンシリーズ 10-IDGシリーズ 外形図2

10-IDG20、20H

メンブレンエアドライヤ 単体タイプ クリーンシリーズ 10-IDGシリーズ 外形図3

製品仕様

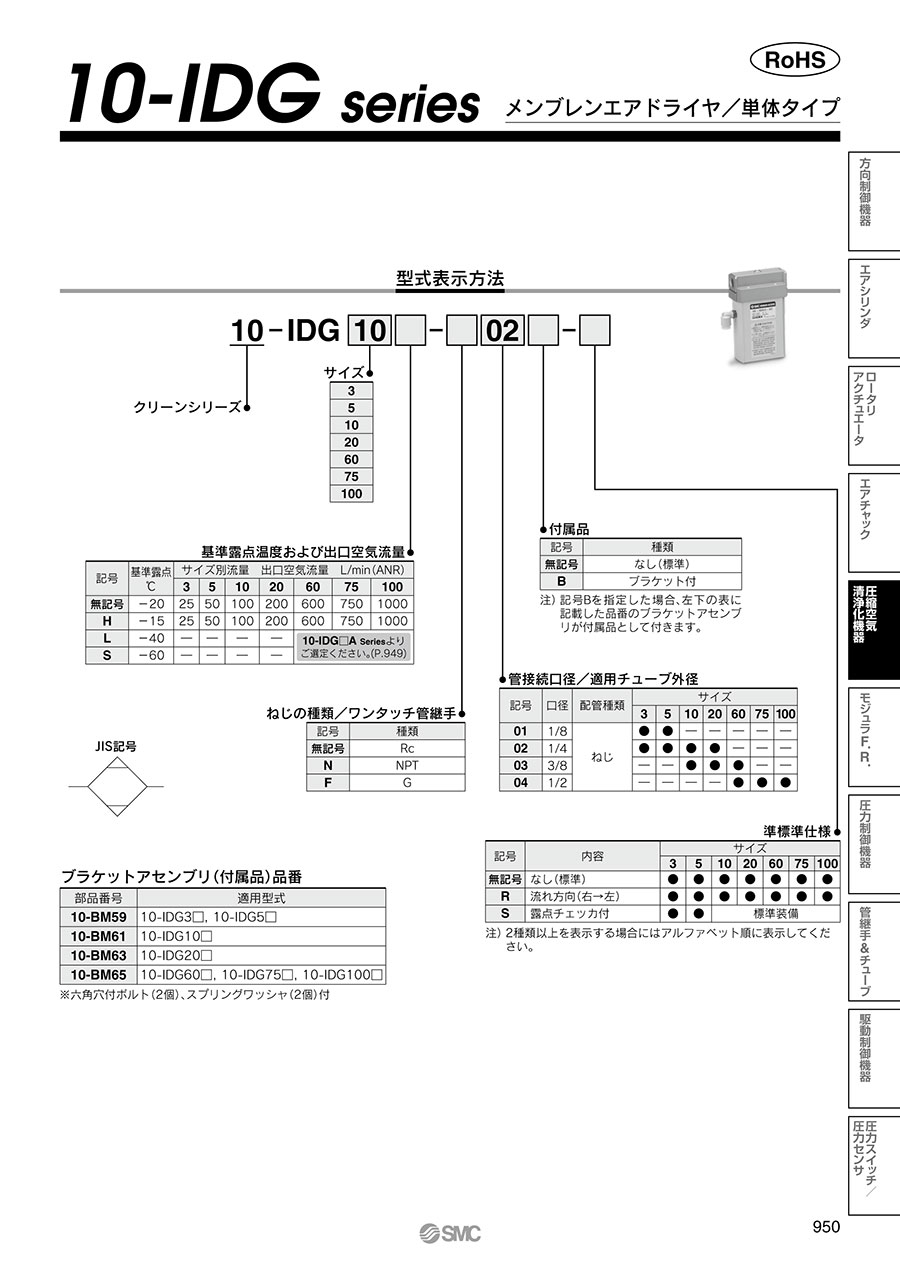

型式表示方法

メンブレンエアドライヤ 単体タイプ クリーンシリーズ 10-IDGシリーズ 型番表示方法

標準仕様（単体タイプ）

■基準露点：-20℃

型番基準露点 -20℃
10-IDG310-IDG510-IDG1010-IDG2010-IDG6010-IDG7510-IDG100
使用条件範囲使用流体 注1）圧縮空気
入口空気圧力 MPa0.3～0.850.3～1.0
入口空気温度 ℃-5～+55（凍結なきこと）-5～+50（凍結なきこと）
周囲温度 ℃-5～+55（凍結なきこと）-5～+50（凍結なきこと）
基準性能出口空気大気圧露点 ℃-20
基準性能時の条件入口空気流量 L/min（ANR）注2）31621252507259001,190
出口空気流量 L/min（ANR）25501002006007501,000
パージ空気流量 L/min（ANR）注3）6122550125150190
入口空気圧力 MPa0.7
入口空気温度 ℃25
入口空気飽和温度 ℃25
周囲温度 ℃25
露点チェッカパージ空気流量-1L/min（ANR）｛入口空気圧力0.7MPa時｝
管接続口径1/8・1/41/4・3/83/8・1/21/2
質量 kg（ブラケット付）0.3（0.36）0.5（0.58）0.78（0.88）1.67（1.82）1.67（1.82）1.72（1.87）
清浄度クラス（ISOクラス）クラス3

注1）水滴の流入がないこと。
注2）ANRは、20℃大気圧、相対湿度65%の状態値を表します。
注3）露点チェッカのパージ空気流量1L/min（ANR）（入口空気圧力0.7MPa時）を含みます。（10-IDG3、10-IDG5は除く）

■基準露点：-15℃／Hタイプ

型番基準露点 -15℃
10-IDG3H10-IDG5H10-IDG10H10-IDG20H10-IDG60H10-IDG75H10-IDG100H
使用条件範囲使用流体 注1）圧縮空気
入口空気圧力 MPa0.3～0.850.3～1.0
入口空気温度 ℃-5～+55（凍結なきこと）-5～+50（凍結なきこと）
周囲温度 ℃-5～+55（凍結なきこと）-5～+50（凍結なきこと）
基準性能出口空気大気圧露点 ℃-15
基準性能時の条件入口空気流量 L/min（ANR）注2）28561112226658301,110
出口空気流量 L/min（ANR）25501002006007501,000
パージ空気流量 L/min（ANR）注3）3611226580110
入口空気圧力 MPa0.7
入口空気温度 ℃25
入口空気飽和温度 ℃25
周囲温度 ℃25
露点チェッカパージ空気流量-1L/min（ANR）｛入口空気圧力0.7MPa時｝
管接続口径1/8・1/41/4・3/83/8・1/21/2
質量 kg（ブラケット付）0.3（0.36）0.5（0.58）0.78（0.88）1.67（1.82）1.67（1.82）1.72（1.87）
清浄度クラス（ISOクラス）クラス3

注1）水滴の流入がないこと。
注2）ANRは、20℃大気圧、相対湿度65%の状態値を表します。
注3）露点チェッカのパージ空気流量1L/min（ANR）（入口空気圧力0.7MPa時）を含みます。（10-IDG3H、10-IDG5Hは除く）

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    10-IDG3-01
    10-IDG3-01B
    10-IDG3-01B-S
    10-IDG3-02
    10-IDG3-02-S
    10-IDG3-02B
    10-IDG3-02B-R
    10-IDG3-02B-S
    10-IDG3-N02
    10-IDG3H-01B
    10-IDG3H-02
    10-IDG3H-02B
    10-IDG5-01
    10-IDG5-01B
    10-IDG5-01B-S
    10-IDG5-02
    10-IDG5-02-R
    10-IDG5-02-S
    10-IDG5-02B
    10-IDG5-02B-S
    10-IDG5-F02B
    10-IDG5H-02B
    10-IDG10-02
    10-IDG10-02-R
    10-IDG10-02B
    10-IDG10-03
    10-IDG10-03B
    10-IDG10-03B-R
    10-IDG10-N02
    10-IDG10-N02-R
    10-IDG10H-02
    10-IDG10H-02B
    10-IDG10H-03
    10-IDG10H-03B
    10-IDG10H-N02B
    10-IDG20-02
    10-IDG20-02-R
    10-IDG20-02B
    10-IDG20-02B-R
    10-IDG20-03
    10-IDG20-03-R
    10-IDG20-03B
    10-IDG20-03B-R
    10-IDG20H-02
    10-IDG20H-02B
    10-IDG20H-03
    10-IDG20H-03B
    10-IDG20H-03B-R
    10-IDG60-03
    10-IDG60-03B
    10-IDG60-04
    10-IDG60-04B
    10-IDG60-04B-R
    10-IDG60H-03
    10-IDG60H-03B
    10-IDG60H-04B
    10-IDG60L-04
    10-IDG75-04
    10-IDG75-04B
    10-IDG75H-04B

    処理空気量

    (l/min)

    出口空気大気圧露点

    (℃)

    供給側 接続種類

    供給側 配管ねじの呼び

    制御側 配管ねじの呼び

    制御側 接続種類

    基準サイズ

    付属品

    流れ方向

    露点チェッカ

    		最小発注数量
    25
    -20
    [Rc(R)] Rc
    1/8
    1/8
    [Rc(R)] Rc
    3
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    25
    -20
    [Rc(R)] Rc
    1/8
    1/8
    [Rc(R)] Rc
    3
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    25
    -20
    [Rc(R)] Rc
    1/8
    1/8
    [Rc(R)] Rc
    3
    ブラケット付
    流れ方向（左→右）
    露点チェッカ付
    1個
    25
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    3
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    25
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    3
    なし（標準）
    流れ方向（左→右）
    露点チェッカ付
    1個
    25
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    3
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    25
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    3
    ブラケット付
    流れ方向（右→左）
    なし（標準）
    1個
    25
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    3
    ブラケット付
    流れ方向（左→右）
    露点チェッカ付
    1個
    25
    -20
    NPT
    1/4
    1/4
    NPT
    3
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    25
    -15
    [Rc(R)] Rc
    1/8
    1/8
    [Rc(R)] Rc
    3
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    25
    -15
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    3
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    25
    -15
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    3
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    50
    -20
    [Rc(R)] Rc
    1/8
    1/8
    [Rc(R)] Rc
    5
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    50
    -20
    [Rc(R)] Rc
    1/8
    1/8
    [Rc(R)] Rc
    5
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    50
    -20
    [Rc(R)] Rc
    1/8
    1/8
    [Rc(R)] Rc
    5
    ブラケット付
    流れ方向（左→右）
    露点チェッカ付
    1個
    50
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    5
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    50
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    5
    なし（標準）
    流れ方向（右→左）
    なし（標準）
    1個
    50
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    5
    なし（標準）
    流れ方向（左→右）
    露点チェッカ付
    1個
    50
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    5
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    50
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    5
    ブラケット付
    流れ方向（左→右）
    露点チェッカ付
    1個
    50
    -20
    G
    1/4
    1/4
    G
    5
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    50
    -15
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    5
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    100
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    10
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    100
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    10
    なし（標準）
    流れ方向（右→左）
    なし（標準）
    1個
    100
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    10
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    100
    -20
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    10
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    100
    -20
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    10
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    100
    -20
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    10
    ブラケット付
    流れ方向（右→左）
    なし（標準）
    1個
    100
    -20
    NPT
    1/4
    1/4
    NPT
    10
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    100
    -20
    NPT
    1/4
    1/4
    NPT
    10
    なし（標準）
    流れ方向（右→左）
    なし（標準）
    1個
    100
    -15
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    10
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    100
    -15
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    10
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    100
    -15
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    10
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    100
    -15
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    10
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    100
    -15
    NPT
    1/4
    1/4
    NPT
    10
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    200
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    20
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    200
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    20
    なし（標準）
    流れ方向（右→左）
    なし（標準）
    1個
    200
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    20
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    200
    -20
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    20
    ブラケット付
    流れ方向（右→左）
    なし（標準）
    1個
    200
    -20
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    20
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    200
    -20
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    20
    なし（標準）
    流れ方向（右→左）
    なし（標準）
    1個
    200
    -20
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    20
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    200
    -20
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    20
    ブラケット付
    流れ方向（右→左）
    なし（標準）
    1個
    200
    -15
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    20
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    200
    -15
    [Rc(R)] Rc
    1/4
    1/4
    [Rc(R)] Rc
    20
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    200
    -15
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    20
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    200
    -15
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    20
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    200
    -15
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    20
    ブラケット付
    流れ方向（右→左）
    なし（標準）
    1個
    600
    -20
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    60
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    600
    -20
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    60
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    600
    -20
    [Rc(R)] Rc
    1/2
    1/2
    [Rc(R)] Rc
    60
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    600
    -20
    [Rc(R)] Rc
    1/2
    1/2
    [Rc(R)] Rc
    60
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    600
    -20
    [Rc(R)] Rc
    1/2
    1/2
    [Rc(R)] Rc
    60
    ブラケット付
    流れ方向（右→左）
    なし（標準）
    1個
    600
    -15
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    60
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    600
    -15
    [Rc(R)] Rc
    3/8
    3/8
    [Rc(R)] Rc
    60
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    600
    -15
    [Rc(R)] Rc
    1/2
    1/2
    [Rc(R)] Rc
    60
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    600
    -40
    [Rc(R)] Rc
    1/2
    1/2
    [Rc(R)] Rc
    60
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    750
    -20
    [Rc(R)] Rc
    1/2
    1/2
    [Rc(R)] Rc
    75
    なし（標準）
    流れ方向（左→右）
    なし（標準）
    1個
    750
    -20
    [Rc(R)] Rc
    1/2
    1/2
    [Rc(R)] Rc
    75
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    750
    -15
    [Rc(R)] Rc
    1/2
    1/2
    [Rc(R)] Rc
    75
    ブラケット付
    流れ方向（左→右）
    なし（標準）
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    30,761円
    ( 33,837円 )
    19日目
    26,148円
    ( 28,763円 )
    19日目
    33,877円
    ( 37,265円 )
    19日目
    24,047円
    ( 26,452円 )
    19日目
    28,877円
    ( 31,765円 )
    19日目
    26,148円
    ( 28,763円 )
    19日目
    26,148円
    ( 28,763円 )
    19日目
    30,260円
    ( 33,286円 )
    19日目
    30,761円
    ( 33,837円 )
    19日目
    25,350円
    ( 27,885円 )
    19日目
    24,047円
    ( 26,452円 )
    19日目
    25,350円
    ( 27,885円 )
    19日目
    36,648円
    ( 40,313円 )
    19日目
    48,738円
    ( 53,612円 )
    19日目
    46,858円
    ( 51,544円 )
    19日目
    46,976円
    ( 51,674円 )
    19日目
    36,648円
    ( 40,313円 )
    19日目
    41,506円
    ( 45,657円 )
    19日目
    36,648円
    ( 40,313円 )
    19日目
    42,889円
    ( 47,178円 )
    19日目
    42,134円
    ( 46,347円 )
    19日目
    37,979円
    ( 41,777円 )
    19日目
    58,698円
    ( 64,568円 )
    19日目
    58,698円
    ( 64,568円 )
    19日目
    58,698円
    ( 64,568円 )
    19日目
    58,698円
    ( 64,568円 )
    19日目
    60,798円
    ( 66,878円 )
    19日目
    60,798円
    ( 66,878円 )
    19日目
    58,698円
    ( 64,568円 )
    19日目
    58,417円
    ( 64,259円 )
    19日目
    58,698円
    ( 64,568円 )
    19日目
    60,798円
    ( 66,878円 )
    19日目
    58,698円
    ( 64,568円 )
    19日目
    76,938円
    ( 84,632円 )
    19日目
    60,798円
    ( 66,878円 )
    19日目
    67,098円
    ( 73,808円 )
    19日目
    69,256円
    ( 76,182円 )
    19日目
    67,098円
    ( 73,808円 )
    19日目
    70,829円
    ( 77,912円 )
    19日目
    85,399円
    ( 93,939円 )
    19日目
    67,098円
    ( 73,808円 )
    19日目
    87,337円
    ( 96,071円 )
    19日目
    67,098円
    ( 73,808円 )
    19日目
    67,098円
    ( 73,808円 )
    19日目
    87,337円
    ( 96,071円 )
    19日目
    85,399円
    ( 93,939円 )
    19日目
    68,148円
    ( 74,963円 )
    19日目
    68,056円
    ( 74,862円 )
    19日目
    135,453円
    ( 148,998円 )
    19日目
    135,453円
    ( 148,998円 )
    19日目
    135,453円
    ( 148,998円 )
    19日目
    135,453円
    ( 148,998円 )
    19日目
    135,171円
    ( 148,688円 )
    19日目
    135,453円
    ( 148,998円 )
    19日目
    173,523円
    ( 190,875円 )
    19日目
    135,453円
    ( 148,998円 )
    19日目
    135,453円
    ( 148,998円 )
    19日目
    156,453円
    ( 172,098円 )
    19日目
    156,452円
    ( 172,097円 )
    19日目
    150,924円
    ( 166,016円 )
    19日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    【10-シリーズ クリーンシリーズ】
    ・クリーン環境に対応
    ・クリーンルーム内への発塵を防止

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは　こちら　から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は　こちら　から、お見積/ご注文下さい。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    メンブレンエアドライヤ 単体タイプ クリーンシリーズ 10-IDGシリーズのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    メンブレンエアドライヤ 単体タイプ クリーンシリーズ 10-IDGシリーズ
    メンブレンエアドライヤ 単体タイプ クリーンシリーズ 10-IDG□Aシリーズ
    メンブレンエアドライヤ 単体タイプ IDG□Aシリーズ
    メンブレンエアドライヤ ユニットタイプ IDGシリーズ
    メンブレンエアドライヤ ユニットタイプ IDG□Aシリーズ
    モジュラ接続タイプ メンブレンエアドライヤ IDG-Dシリーズ
    メーカーSMCSMCSMCSMCSMCSMC
    通常価格24,047円-81,086円 -68,795円 -31,002円 -79,732円 -141,855円 -
    通常出荷日19日目19日目3日目〜9日目〜39日目19日目
    種類ドライヤドライヤドライヤドライヤユニットドライヤユニットドライヤ
    方式中空糸膜式中空糸膜式中空糸膜式中空糸膜式中空糸膜式中空糸膜式
    入口空気温度(℃)252525252525
    入口空気圧力(MPa)0.70.70.70.70.70.7
    形状標準標準標準ユニットユニットユニオンストレート

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    ドライヤカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
