SMC

メンブレンエアドライヤ単体タイプクリーンシリーズ 10-IDG□Aシリーズ

カタログ |

通常単価(税別): 81,086円～224,812円

税込単価: 89,195円～247,293円

通常出荷日：19日目～60日目

【10-シリーズクリーンシリーズ】・クリーン環境に対応・クリーンルーム内への発塵を防止

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

メンブレンエアドライヤ IDG□A・IDGシリーズオプション

通常価格(税別)： 1,494円 (税込価格：1,643円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

メンブレンエアドライヤ単体タイプ IDGシリーズ

通常価格(税別)： 12,655円 (税込価格：13,921円)

通常出荷日：在庫品1日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

10-IDG30□A／50□A

10-IDG60□A／75□A／100□A

メンブレンエアドライヤ単体タイプクリーンシリーズ 10-IDG□Aシリーズ外形図2

製品仕様

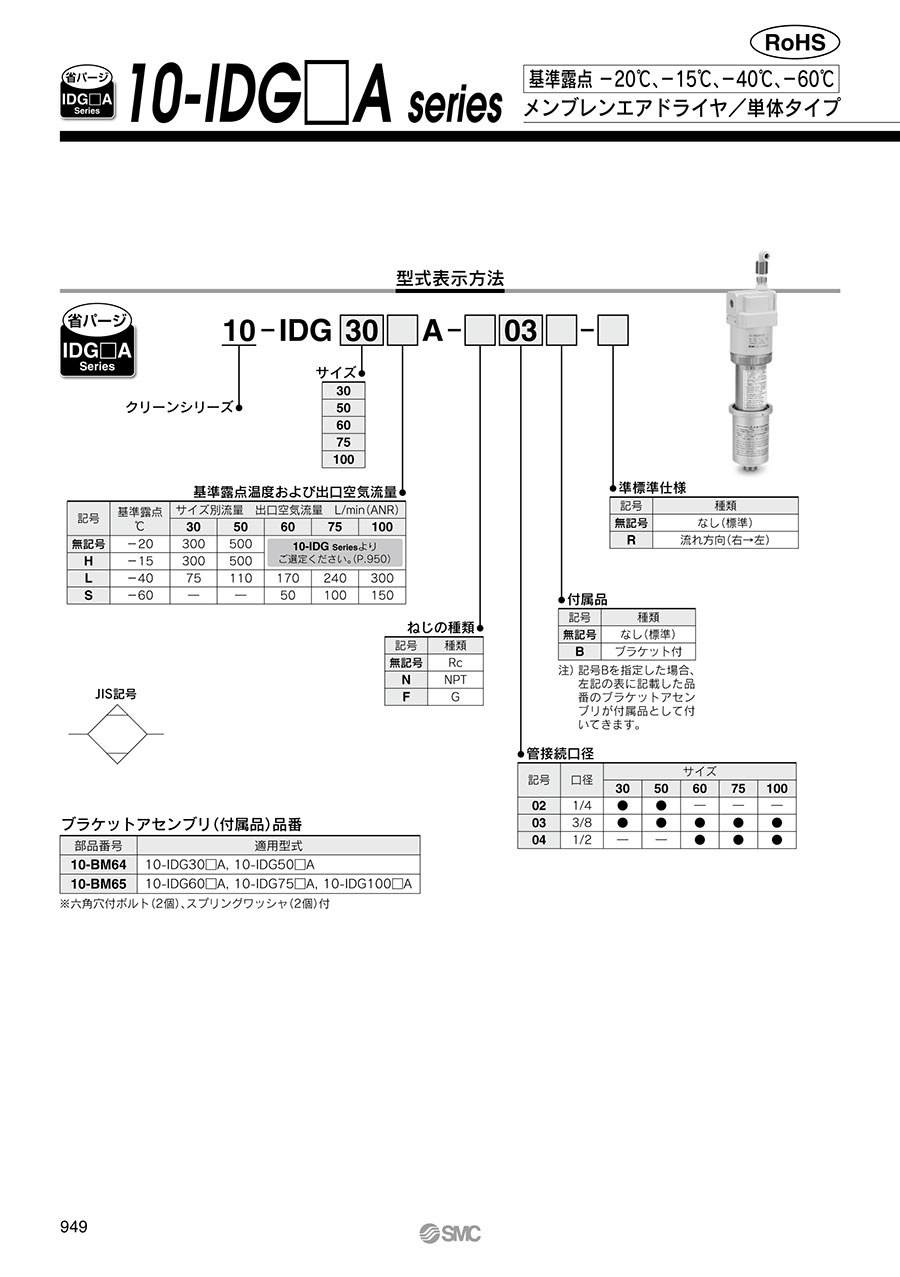

型式表示方法

メンブレンエアドライヤ単体タイプクリーンシリーズ 10-IDG□Aシリーズ型番表示方法

標準仕様（単体タイプ）

■基準露点：-40℃／Lタイプ

型番		基準露点 -40℃
型番		10-IDG30LA	10-IDG50LA	10-IDG60LA	10-IDG75LA	10-IDG100LA
使用条件範囲	使用流体 ^注1）	圧縮空気
	入口空気圧力 MPa	0.3～1.0
	入口空気温度 ℃	-5～+50（凍結なきこと）
	周囲温度 ℃	-5～+50（凍結なきこと）
基準性能	出口空気大気圧露点 ℃	-40
基準性能時の条件	入口空気流量 L/min（ANR）^注2）	93	135	224	308	400
	出口空気流量 L/min（ANR）	75	110	170	240	300
	パージ空気流量 L/min（ANR）^注3）	18	25	54	68	100
	入口空気圧力 MPa	0.7
	入口空気温度 ℃	25
	入口空気飽和温度 ℃	25
	周囲温度 ℃	25
露点チェッカパージ空気流量		1L/min（ANR）｛入口空気圧力0.7MPa時｝
管接続口径		1/4・3/8		3/8・1/2
質量 kg（ブラケット付）		1.01（1.04）	1.04（1.17）	1.73（1.88）	1.86（2.01）	1.99（2.14）
清浄度クラス（ISOクラス）		クラス3

注1）水滴の流入がないこと。
注2）ANRは、20℃大気圧、相対湿度65%の状態値を表します。
注3）露点チェッカのパージ空気流量1L/min（ANR）（入口空気圧力0.7MPa時）を含みます。

■基準露点：-60℃／Sタイプ

型番		基準露点 -60℃
型番		10-IDG60SA	10-IDG75SA	10-IDG100SA
使用条件範囲	使用流体 ^注1）	圧縮空気
	入口空気圧力 MPa	0.3～1.0
	入口空気温度 ℃	-5～+50（凍結なきこと）
	周囲温度 ℃	-5～+50（凍結なきこと）
基準性能	出口空気大気圧露点 ℃	-60
基準性能時の条件	入口空気流量 L/min（ANR）^注2）	75	140	230
	出口空気流量 L/min（ANR）	50	100	150
	パージ空気流量 L/min（ANR）^注3）	25	40	80
	入口空気圧力 MPa	0.7
	入口空気温度 ℃	25
	入口空気飽和温度 ℃	25
	周囲温度 ℃	25
露点チェッカパージ空気流量		1L/min（ANR）｛入口空気圧力0.7MPa時｝
管接続口径		3/8・1/2
質量 kg（ブラケット付）		1.73（1.88）	1.86（2.01）	1.99（2.14）
清浄度クラス（ISOクラス）		クラス3

規格表

10-IDG30□A／50□A

型番	管接続口径	A	B	C
10-IDG30□A	1/4・3/8	302	319	362
10-IDG50□A	1/4・3/8	341	358	401

10-IDG60□A／75□A／100□A

型番	管接続口径	A	B	C
10-IDG60LA／60SA	3/8・1/2	367	384	427
10-IDG75LA／75SA		436	453	496
10-IDG100LA／100SA		501	518	561

型番リスト

表示件数

型番

処理空気量【区分】

(l/min)

処理空気量

(l/min)

出口空気大気圧露点

(℃)

供給側接続種類

供給側配管ねじの呼び

制御側配管ねじの呼び

制御側接続種類

基準サイズ

付属品

流れ方向

最小発注数量

～300	300	-20	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	ブラケット付	流れ方向（左→右）	1個
～300	300	-20	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	ブラケット付	流れ方向（右→左）	1個
～300	300	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	なし（標準）	流れ方向（左→右）	1個
～300	300	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	ブラケット付	流れ方向（左→右）	1個
～100	75	-40	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	なし（標準）	流れ方向（左→右）	1個
～100	75	-40	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	ブラケット付	流れ方向（左→右）	1個
～100	75	-40	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	なし（標準）	流れ方向（左→右）	1個
～100	75	-40	G	3/8	3/8	G	30	ブラケット付	流れ方向（左→右）	1個
～500	500	-20	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	50	なし（標準）	流れ方向（左→右）	1個
～500	500	-20	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	50	ブラケット付	流れ方向（左→右）	1個
～500	500	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	50	なし（標準）	流れ方向（左→右）	1個
～500	500	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	50	ブラケット付	流れ方向（左→右）	1個
～500	500	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	50	ブラケット付	流れ方向（右→左）	1個
～500	500	-15	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	50	なし（標準）	流れ方向（左→右）	1個
～500	500	-15	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	50	ブラケット付	流れ方向（左→右）	1個
～200	110	-40	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	50	ブラケット付	流れ方向（左→右）	1個
～200	170	-40	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	60	ブラケット付	流れ方向（左→右）	1個
～100	50	-60	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	60	なし（標準）	流れ方向（左→右）	1個
～100	50	-60	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	60	ブラケット付	流れ方向（左→右）	1個
～300	240	-40	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	75	ブラケット付	流れ方向（左→右）	1個
～100	100	-60	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	75	なし（標準）	流れ方向（左→右）	1個
～100	100	-60	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	75	ブラケット付	流れ方向（左→右）	1個
～300	300	-40	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	100	ブラケット付	流れ方向（左→右）	1個
～300	300	-40	[Rc(R)] Rc	1/2	1/2	[Rc(R)] Rc	100	なし（標準）	流れ方向（左→右）	1個
～300	300	-40	[Rc(R)] Rc	1/2	1/2	[Rc(R)] Rc	100	ブラケット付	流れ方向（左→右）	1個
～300	300	-40	[Rc(R)] Rc	1/2	1/2	[Rc(R)] Rc	100	ブラケット付	流れ方向（右→左）	1個
～200	150	-60	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	100	ブラケット付	流れ方向（左→右）	1個
～200	150	-60	[Rc(R)] Rc	1/2	1/2	[Rc(R)] Rc	100	なし（標準）	流れ方向（左→右）	1個
～200	150	-60	[Rc(R)] Rc	1/2	1/2	[Rc(R)] Rc	100	ブラケット付	流れ方向（左→右）	1個
～200	150	-60	[Rc(R)] Rc	1/2	1/2	[Rc(R)] Rc	100	ブラケット付	流れ方向（右→左）	1個

通常単価(税別) (税込単価)	通常出荷日

91,727円 ( 100,900円 )	19日目
86,047円 ( 94,652円 )	19日目
81,086円 ( 89,195円 )	19日目
82,689円 ( 90,958円 )	19日目
81,086円 ( 89,195円 )	19日目
87,110円 ( 95,821円 )	19日目
81,086円 ( 89,195円 )	19日目
87,110円 ( 95,821円 )	19日目
92,065円 ( 101,272円 )	19日目
94,395円 ( 103,835円 )	19日目
92,065円 ( 101,272円 )	19日目
93,668円 ( 103,035円 )	19日目
93,668円 ( 103,035円 )	19日目
97,026円 ( 106,729円 )	19日目
93,668円 ( 103,035円 )	19日目
93,668円 ( 103,035円 )	19日目
135,171円 ( 148,688円 )	19日目
133,521円 ( 146,873円 )	19日目
135,171円 ( 148,688円 )	19日目
157,161円 ( 172,877円 )	19日目
149,273円 ( 164,200円 )	19日目
150,924円 ( 166,016円 )	60日目
184,032円 ( 202,435円 )	19日目
224,812円 ( 247,293円 )	19日目
176,762円 ( 194,438円 )	19日目
176,762円 ( 194,438円 )	19日目
196,179円 ( 215,797円 )	19日目
175,111円 ( 192,622円 )	19日目
176,762円 ( 194,438円 )	19日目
176,762円 ( 194,438円 )	19日目

詳細情報

基本情報

基本情報

【10-シリーズクリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
