薬液用バルブ小形・手動タイプ継手一体型 LVDH-F/FNシリーズ/チューブ出し

カタログ |

通常単価(税別): 22,534円～66,785円

税込単価: 24,787円～73,464円

通常出荷日：19日目

【特長】・小形･省スペース従来の継手一体型LVCシリーズに対して、配管方向寸法 MAX.29％短縮...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

圧縮空気・エアハイドロ回路制御用2ポートバルブプロセスバルブ VNAシリーズ

通常価格(税別)： 1,315円 (税込価格：1,447円)

通常出荷日：在庫品1日目

未確定：候補が46型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

インサートブッシュ式／継手一体型

フレア式／継手一体型

チューブ出し

製品仕様

標準仕様

■インサートブッシュ式／継手一体型

型番		LVDH20	LVDH30	LVDH40	LVDH50	LVDH60
チューブ外径	ミリサイズ	3・4・6	6・8・10	10・12	12・19	19・25
チューブ外径	インチサイズ	1/8・3/16・1/4	1/4・3/8	3/8・1/2	1/2・3/4	3/4・1
オリフィス径		φ4	φ8	φ10	φ16	φ22
流量特性	Kv	0.3	1.1	1.6	4.2	6.8
流量特性	Cv	0.35	1.3	1.9	5	8
耐圧（MPa）		1
使用圧力（MPa）	A→B流れ	0～+0.5
弁漏れ量（cm³/min）		0（水圧にて）
使用流体温度（℃）		0～+100
周囲温度（℃）		0～+60

■フレア式／継手一体型

型番		LVDH20	LVDH30	LVDH40	LVDH50	LVDH60
チューブ外径	ミリサイズ	6	8・10	12	19	25
チューブ外径	インチサイズ	1/4	3/8	1/2	3/4	1
オリフィス径		φ4	φ8	φ10	φ16	φ22
流量特性	Kv	0.3	1.1	1.6	4.2	6.8
流量特性	Cv	0.35	1.3	1.9	5	8
耐圧（MPa）		1
使用圧力（MPa）	A→B流れ	0～+0.5
弁漏れ量（cm³/min）		0（水圧にて）
使用流体温度（℃）		0～+100
周囲温度（℃）		0～+60

■チューブ出し

型番		LVDH20	LVDH30	LVDH40	LVDH50
チューブ外径	ミリサイズ	6	10	12	19
チューブ外径	インチサイズ	1/4	3/8	1/2	3/4
オリフィス径		φ4	φ8	φ10	φ16
流量特性	Kv	0.3	1.1	1.6	4.2
流量特性	Cv	0.35	1.3	1.9	5
耐圧（MPa）		1
使用圧力（MPa）	A→B流れ	0～+0.5
弁漏れ量（cm³/min）		0（水圧にて）
使用流体温度（℃）		0～+100
周囲温度（℃）		0～+60

型式表示方法

■インサートブッシュ式／継手一体型

薬液用エアオペレートバルブ小形手動タイプ継手一体型 LVDH-F/FNシリーズ・チューブ出し LVDH-T-F/FNシリーズ製品仕様関連画像1

■フレア式／継手一体型

■チューブ出し

規格表

単位：mm

インサートブッシュ式／継手一体型

薬液用エアオペレートバルブ小形手動タイプ継手一体型 LVDH-F/FNシリーズ・チューブ出し LVDH-T-F/FNシリーズ規格表1

フレア式／継手一体型

チューブ出し

型番リスト

表示件数

型番

チューブ径

オリフィス径

(φ)

Bポートサイズ

仕様

パッキン・バッファ材質

最小発注数量

φ6	4	-	チューブ出し	FKM	1個
φ6.35	4	-	チューブ出し	FKM	1個
φ3	4	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ4	4	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ4.76	4	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ4.76	4	A・Bポート同一サイズ	インサートブッシュ式	EPDM	1個
φ6	4	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ6	4	A・Bポート同一サイズ	インサートブッシュ式	EPDM	1個
φ6.35	4	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ6.35	4	A・Bポート同一サイズ	インサートブッシュ式	EPDM	1個
φ6	4	-	フレア式	FKM	1個
φ6.35	4	-	フレア式	FKM	1個
φ6.35	4	-	フレア式	EPDM	1個
φ9.52	8	-	チューブ出し	FKM	1個
φ6	8	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ6	8	A・Bポート同一サイズ	インサートブッシュ式	EPDM	1個
φ6.35	8	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ8	8	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ8	8	A・Bポート同一サイズ	インサートブッシュ式	EPDM	1個
φ8	8	3/8"	インサートブッシュ式	FKM	1個
φ10	8	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ9.52	8	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ9.52	8	A・Bポート同一サイズ	インサートブッシュ式	EPDM	1個
φ8	8	-	フレア式	FKM	1個
φ9.52	8	-	フレア式	FKM	1個
φ9.52	8	-	フレア式	EPDM	1個
φ12.7	10	-	チューブ出し	FKM	1個
φ10	10	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ10	10	A・Bポート同一サイズ	インサートブッシュ式	EPDM	1個
φ12	10	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ12	10	A・Bポート同一サイズ	インサートブッシュ式	EPDM	1個
φ12.7	10	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ12.7	10	A・Bポート同一サイズ	インサートブッシュ式	EPDM	1個
φ12.7	10	-	フレア式	FKM	1個
φ12.7	10	-	フレア式	EPDM	1個
φ19	16	-	チューブ出し	FKM	1個
φ19	16	-	チューブ出し	EPDM	1個
φ12	16	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ19	16	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ19	16	A・Bポート同一サイズ	インサートブッシュ式	EPDM	1個
φ19	16	-	フレア式	FKM	1個
φ19	16	-	フレア式	EPDM	1個
φ19	22	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ25	22	A・Bポート同一サイズ	インサートブッシュ式	FKM	1個
φ25	22	A・Bポート同一サイズ	インサートブッシュ式	EPDM	1個
φ25	22	A・Bポート同一サイズ	フレア式	FKM	1個

通常単価(税別) (税込単価)	通常出荷日

32,148円 ( 35,363円 )	19日目
30,622円 ( 33,684円 )	19日目
28,077円 ( 30,885円 )	19日目
28,077円 ( 30,885円 )	19日目
27,923円 ( 30,715円 )	19日目
27,923円 ( 30,715円 )	19日目
22,534円 ( 24,787円 )	19日目
25,872円 ( 28,459円 )	19日目
22,534円 ( 24,787円 )	19日目
22,534円 ( 24,787円 )	19日目
25,872円 ( 28,459円 )	19日目
22,534円 ( 24,787円 )	19日目
26,015円 ( 28,617円 )	19日目
35,654円 ( 39,219円 )	19日目
32,044円 ( 35,248円 )	19日目
30,779円 ( 33,857円 )	19日目
29,595円 ( 32,555円 )	19日目
32,044円 ( 35,248円 )	19日目
29,595円 ( 32,555円 )	19日目
30,076円 ( 33,084円 )	19日目
25,971円 ( 28,568円 )	19日目
29,982円 ( 32,980円 )	19日目
29,982円 ( 32,980円 )	19日目
29,982円 ( 32,980円 )	19日目
25,971円 ( 28,568円 )	19日目
25,971円 ( 28,568円 )	19日目
34,049円 ( 37,454円 )	19日目
35,058円 ( 38,564円 )	19日目
35,058円 ( 38,564円 )	19日目
27,890円 ( 30,679円 )	19日目
31,225円 ( 34,348円 )	19日目
27,890円 ( 30,679円 )	19日目
27,890円 ( 30,679円 )	19日目
27,890円 ( 30,679円 )	19日目
32,202円 ( 35,422円 )	19日目
51,151円 ( 56,266円 )	19日目
51,151円 ( 56,266円 )	19日目
47,997円 ( 52,797円 )	19日目
44,979円 ( 49,477円 )	19日目
44,979円 ( 49,477円 )	19日目
44,979円 ( 49,477円 )	19日目
44,979円 ( 49,477円 )	19日目
66,785円 ( 73,464円 )	19日目
62,533円 ( 68,786円 )	19日目
62,533円 ( 68,786円 )	19日目
62,533円 ( 68,786円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・小形･省スペース
従来の継手一体型LVCシリーズに対して、配管方向寸法 MAX.29％短縮
・内部漏れ防止ガイドリング
・マイクロバブルの発生を防止ダイヤフラム（PTFE）
・液溜り防止
・低発塵ピストンダンパー
・背圧に強いロングライフバッファ

【カタログはこちらをご参照ください】

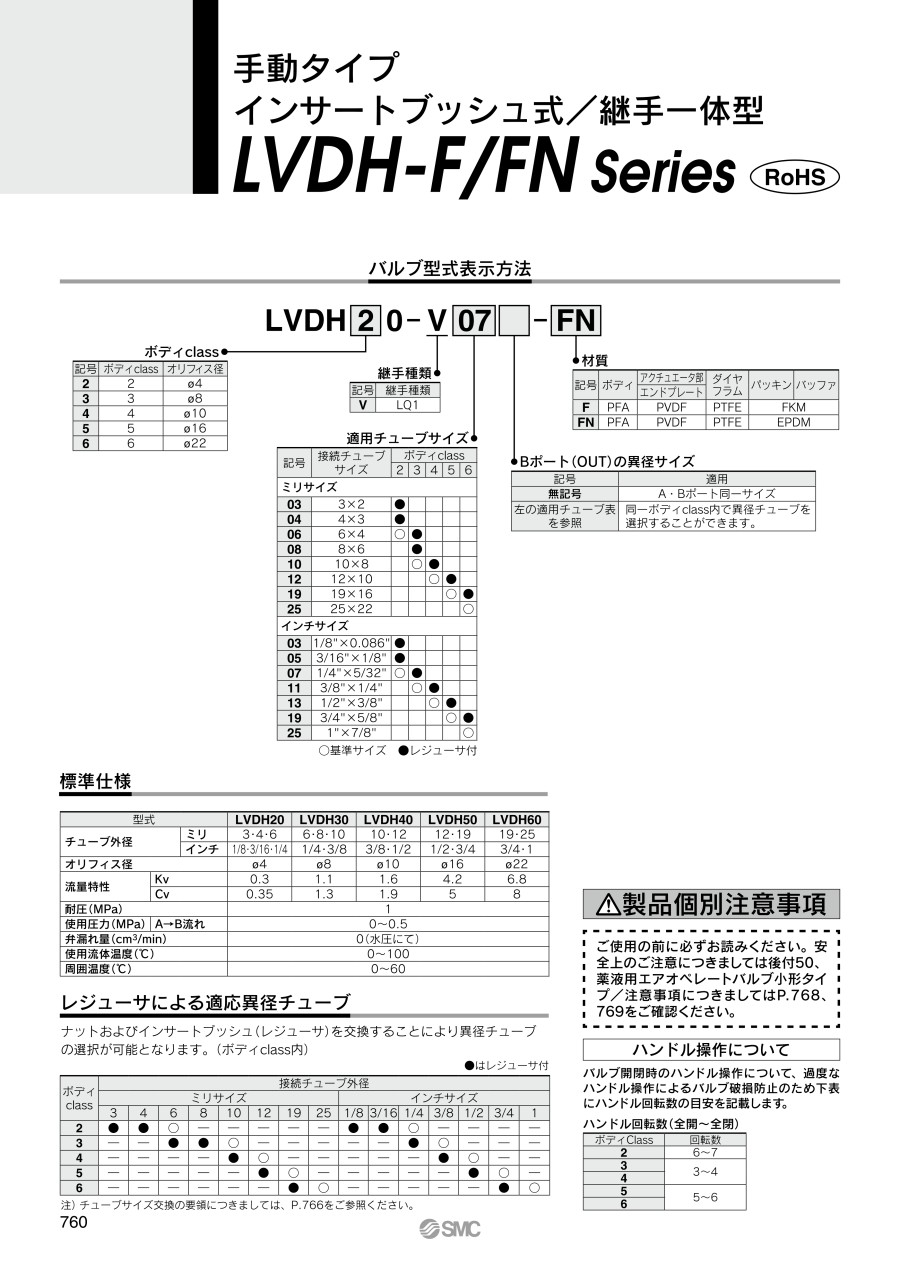

P.760 インサートブッシュ式継手一体型
P.762 フレア式継手一体型
P.764 チューブ出し

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
