薬液用バルブ 小形・エアオペレートタイプ フレア式 継手一体型 LVD-F/FNシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 18,831円～75,576円特別価格
- 税込単価
- 20,714円～83,134円特別価格
【特長】・小形･省スペース従来の継手一体型LVCシリーズに対して、 配管方向寸...
詳細情報を確認する未確定：候補が87型番あります。
商品情報
外形図
基本形、高背圧
流量調整付、高背圧・流量調整付
インジケータ付、高背圧・インジケータ付
製品仕様
標準仕様
| 型番 | LVD20 | LVD30 | LVD40 | LVD50 | LVD60 | ||
|---|---|---|---|---|---|---|---|
| チューブ外径 | ミリ | 6 | 8・10 | 12 | 19 | 25 | |
| インチ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | ||
| オリフィス径 | φ4 | φ8 | φ10 | φ16 | φ22 | ||
| 流量特性 | Kv | 0.3 | 1.1 | 1.6 | 4.2 | 6.8 | |
| Cv | 0.35 | 1.3 | 1.9 | 5 | 8 | ||
| 耐圧（MPa） | 1 | ||||||
| 使用圧力（MPa） | 標準 | A→B流れ | 0～0.5 | 0～0.3 | 0～0.4 | ||
| B→A流れ | 0～0.2 | 0～0.1 | |||||
| 高背圧 | A→B流れ | 0～0.5 | |||||
| B→A流れ | 0～0.4 | ||||||
| 背圧（MPa） | 標準 | N.C.／N.O. | 0.3以下 | 0.2以下 | 0.2以下 | ||
| 複動 | 0.3以下 | ||||||
| 高背圧 | N.C.／N.O.／複動 | 0.5以下 | |||||
| 弁漏れ量（cm3/min） | 0（水圧にて） | ||||||
| 操作圧力（MPa） | 0.3～0.5（高背圧の場合0.5～0.8） | ||||||
| パイロットポート口径 | Rc1/8・NPT1/8 | ||||||
| 使用流体温度（℃） | 0～100 | ||||||
| 周囲温度（℃） | 0～60 | ||||||

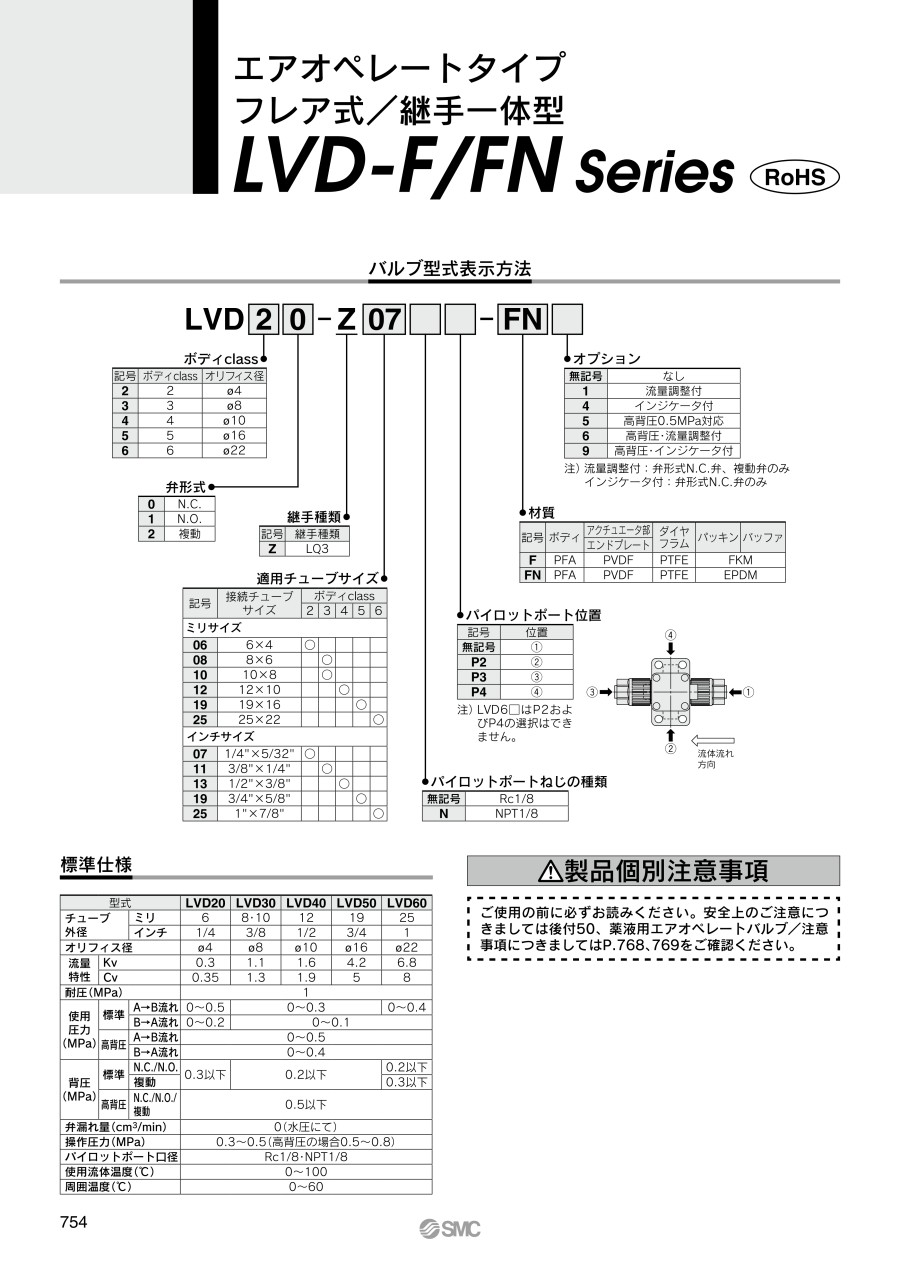

型式表示方法
規格表
基本形、高背圧
流量調整付、高背圧・流量調整付
| 型番 | S |
|---|---|
| LVD2□-Z□-F1 | 18.5 |
| LVD3□-Z□-F1 | 28.5 |
| LVD4□-Z□-F1 | 28.5 |
| LVD5□-Z□-F1 | 30.1 |
| LVD6□-Z□-F1 | 38 |
インジケータ付、高背圧・インジケータ付
| 型番 | W |
|---|---|
| LVD20-Z□-F4 | 58.4 |
| LVD30-Z□-F4 | 87.3 |
| LVD40-Z□-F4 | 89.8 |
| LVD50-Z□-F4 | 114.6 |
| LVD60-Z□-F4 | 149.4 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,831円 ( 20,714円 ) | 19日目 |
22,784円 ( 25,062円 ) | 19日目 |
20,855円 ( 22,941円 ) | 19日目 |
23,383円 ( 25,721円 ) | 19日目 |
20,574円 ( 22,631円 ) | 19日目 |
29,964円26,967円 ( 29,664円 ) | 19日目 |
26,354円23,718円 ( 26,090円 ) | 19日目 |
18,831円 ( 20,714円 ) | 19日目 |
23,383円 ( 25,721円 ) | 19日目 |
22,784円 ( 25,062円 ) | 19日目 |
19,058円 ( 20,964円 ) | 19日目 |
24,148円21,733円 ( 23,906円 ) | 19日目 |
25,903円 ( 28,493円 ) | 19日目 |
18,831円 ( 20,714円 ) | 19日目 |
18,831円 ( 20,714円 ) | 19日目 |
23,383円 ( 25,721円 ) | 19日目 |
18,831円 ( 20,714円 ) | 19日目 |
24,148円21,733円 ( 23,906円 ) | 19日目 |
18,831円 ( 20,714円 ) | 19日目 |
21,612円 ( 23,773円 ) | 19日目 |
29,964円26,967円 ( 29,664円 ) | 19日目 |
28,554円25,698円 ( 28,268円 ) | 19日目 |
31,021円27,918円 ( 30,710円 ) | 19日目 |
31,021円27,918円 ( 30,710円 ) | 19日目 |
22,268円 ( 24,495円 ) | 19日目 |
28,554円25,698円 ( 28,268円 ) | 19日目 |
30,170円 ( 33,187円 ) | 19日目 |
24,186円 ( 26,605円 ) | 19日目 |
22,982円 ( 25,280円 ) | 19日目 |
22,268円 ( 24,495円 ) | 19日目 |
27,221円 ( 29,943円 ) | 19日目 |
24,186円 ( 26,605円 ) | 19日目 |
22,982円 ( 25,280円 ) | 19日目 |
28,554円25,698円 ( 28,268円 ) | 19日目 |
24,901円 ( 27,391円 ) | 19日目 |
22,268円 ( 24,495円 ) | 19日目 |
27,221円 ( 29,943円 ) | 19日目 |
22,268円 ( 24,495円 ) | 19日目 |
26,818円 ( 29,500円 ) | 19日目 |
22,268円 ( 24,495円 ) | 19日目 |
22,268円 ( 24,495円 ) | 19日目 |
22,268円 ( 24,495円 ) | 19日目 |
22,268円 ( 24,495円 ) | 19日目 |
22,268円 ( 24,495円 ) | 19日目 |
25,556円 ( 28,112円 ) | 19日目 |
34,898円31,408円 ( 34,549円 ) | 19日目 |
28,951円 ( 31,846円 ) | 19日目 |
24,186円 ( 26,605円 ) | 19日目 |
29,408円 ( 32,349円 ) | 19日目 |
24,901円 ( 27,391円 ) | 19日目 |
26,819円 ( 29,501円 ) | 19日目 |
31,021円27,918円 ( 30,710円 ) | 19日目 |
37,719円33,947円 ( 37,342円 ) | 19日目 |
33,369円 ( 36,706円 ) | 19日目 |
26,819円 ( 29,501円 ) | 19日目 |
24,186円 ( 26,605円 ) | 19日目 |
28,951円 ( 31,846円 ) | 19日目 |
28,951円 ( 31,846円 ) | 19日目 |
24,186円 ( 26,605円 ) | 19日目 |
29,408円 ( 32,349円 ) | 19日目 |
詳細情報
基本情報
【特長】
・小形･省スペース
従来の継手一体型LVCシリーズに対して、 配管方向寸法 MAX.29％短縮
・内部漏れ防止ガイドリング
・マイクロバブルの発生を防止ダイヤフラム（PTFE）
・液溜り防止
・低発塵ピストンダンパー
・背圧に強いロングライフバッファ
・異径サイズへの選択が可能ハイパーフィッティング
