薬液用バルブ小形・エアオペレートタイプチューブ出し LVD-T・LVD-T-F/FNシリーズ

カタログ |

通常単価(税別): 23,966円～66,563円

税込単価: 26,363円～73,219円

通常出荷日：19日目

【特長】・小形･省スペース従来の継手一体型LVCシリーズに対して、配管方向寸法 MAX.29％短縮...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

直動形2ポートソレノイドバルブ VX21・22・23シリーズ

通常価格(税別)： 2,059円 (税込価格：2,265円)

通常出荷日：在庫品1日目

未確定：候補が69型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LVD-Tシリーズ

■基本形

薬液用エアオペレートバルブ小形・エアオペレートタイプチューブ出し LVD-T・LVD-T-F/FNシリーズ外形図1

■流量調整付

薬液用エアオペレートバルブ小形・エアオペレートタイプチューブ出し LVD-T・LVD-T-F/FNシリーズ外形図2

LVT-T-F／FNシリーズ

■基本形、高背圧

薬液用エアオペレートバルブ小形・エアオペレートタイプチューブ出し LVD-T・LVD-T-F/FNシリーズ外形図3

製品仕様

標準仕様

■LVD-Tシリーズ

型番		LVD20	LVD30	LVD40	LVD50
チューブ外径	ミリ	6	10	12	19
チューブ外径	インチ	1/4	3/8	1/2	3/4
オリフィス径		φ4	φ8	φ10	φ16
流量特性	Kv	0.3	1.1	1.6	4.2
流量特性	Cv	0.35	1.3	1.9	5
耐圧（MPa）		1
使用圧力（MPa）	A→B流れ	0～0.5	0～0.3
使用圧力（MPa）	B→A流れ	0～0.2	0～0.1
背圧（MPa）		0.3以下	0.2以下
弁漏れ量（cm³/min）		0（水圧にて）
操作圧力（MPa）		0.3～0.5
パイロットポート口径	ワンタッチ継手	φ6×φ4チューブ
パイロットポート口径	ねじ込み	M5×0.8
使用流体温度（℃）		0～100
周囲温度（℃）		0～60
質量（kg）		0.09	0.15	0.17	0.36

■LVT-T-F／FNシリーズ

型番			LVD20	LVD30	LVD40	LVD50	LVD60
チューブ外径		ミリ	6	10	12	19	25
チューブ外径		インチ	1/4	3/8	1/2	3/4	1
オリフィス径			φ4	φ8	φ10	φ16	φ22
流量特性		Kv	0.3	1.1	1.6	4.2	6.8
流量特性		Cv	0.35	1.3	1.9	5	8
耐圧（MPa）			1
使用圧力（MPa）	標準	A→B流れ	0～0.5	0～0.3			0～0.4
	標準	B→A流れ	0～0.2	0～0.1
	高背圧	A→B流れ	0～0.5
	高背圧	B→A流れ	0～0.4
背圧（MPa）	標準	N.C.／N.O.	0.3以下	0.2以下			0.2以下
	標準	複動	0.3以下	0.2以下			0.3以下
	高背圧	N.C.／N.O.／複動	0.5以下
弁漏れ量（cm³/min）			0（水圧にて）
操作圧力（MPa）			0.3～0.5（高背圧の場合0.5～0.8）
パイロットポート口径			Rc1/8・NPT1/8
使用流体温度（℃）			0～100
周囲温度（℃）			0～60

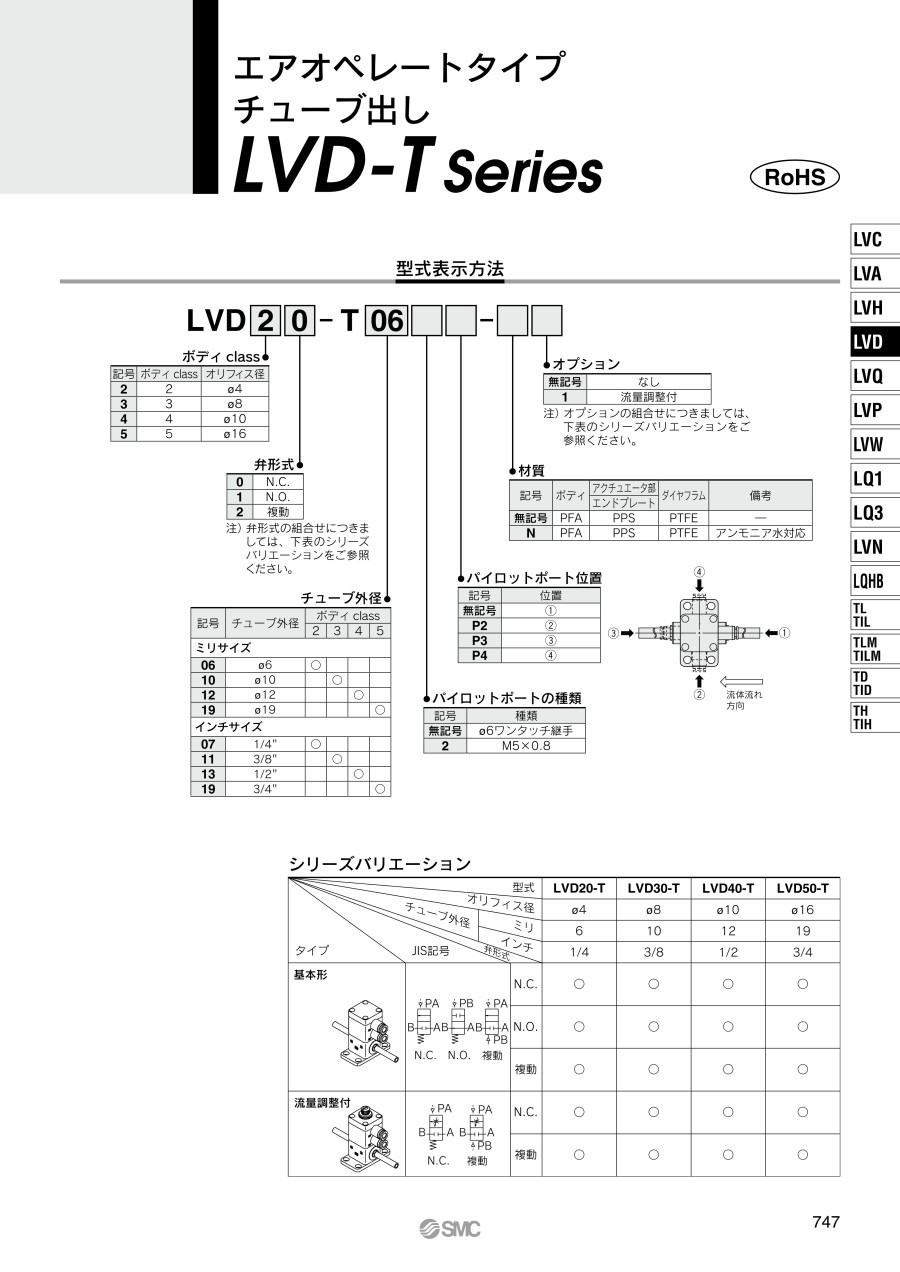

型式表示方法

■LVD-Tシリーズ

薬液用エアオペレートバルブ小形・エアオペレートタイプチューブ出し LVD-T・LVD-T-F/FNシリーズ製品仕様関連画像1

■LVT-T-F／FNシリーズ

薬液用エアオペレートバルブ小形・エアオペレートタイプチューブ出し LVD-T・LVD-T-F/FNシリーズ製品仕様関連画像2

規格表

単位：mm

LVD-Tシリーズ

■基本形

薬液用エアオペレートバルブ小形・エアオペレートタイプチューブ出し LVD-T・LVD-T-F/FNシリーズ規格表関連画像1

■流量調整付

型番	S
LVD2□-T□	12.5
LVD3□-T□	26
LVD4□-T□	26
LVD5□-T□	29.5

LVT-T-F／FNシリーズ

薬液用エアオペレートバルブ小形・エアオペレートタイプチューブ出し LVD-T・LVD-T-F/FNシリーズ規格表関連画像2

型番リスト

表示件数

型番

切換の種類

チューブ径

オリフィス径

(φ)

オプション

ファンクション

パイロットポートねじの種類

パイロットポート位置

エンドプレート材質

パッキン・バッファ材質

アクチュエータ部材質

最小発注数量

ノーマルクローズ	φ6	4	なし	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	流量調整付	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	なし	標準	Rc1/8	1	PVDF	FKM	PVDF	1個
ノーマルクローズ	φ6	4	なし	標準	Rc1/8	1	PVDF	EPDM	PVDF	1個
ノーマルクローズ	φ6	4	なし	アンモニア水対応	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	流量調整付	アンモニア水対応	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	なし	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	流量調整付	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	なし	標準	Rc1/8	1	PVDF	FKM	PVDF	1個
ノーマルクローズ	φ6.35	4	高背圧0.5MPa対応	標準	Rc1/8	1	PVDF	FKM	PVDF	1個
ノーマルクローズ	φ6.35	4	高背圧・流量調整付	標準	Rc1/8	1	PVDF	FKM	PVDF	1個
ノーマルクローズ	φ6.35	4	なし	標準	Rc1/8	1	PVDF	EPDM	PVDF	1個
ノーマルクローズ	φ6.35	4	高背圧0.5MPa対応	標準	Rc1/8	1	PVDF	EPDM	PVDF	1個
ノーマルクローズ	φ6.35	4	流量調整付	アンモニア水対応	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	流量調整付	標準	Φ6ワンタッチ継手	2	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	なし	標準	M5×0.8	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	流量調整付	標準	M5×0.8	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	なし	アンモニア水対応	M5×0.8	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	流量調整付	アンモニア水対応	M5×0.8	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	なし	標準	M5×0.8	2	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	なし	標準	M5×0.8	4	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	なし	標準	M5×0.8	1	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	流量調整付	標準	M5×0.8	1	PPS	-	PPS	1個
ノーマルオープン	φ6	4	なし	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルオープン	φ6.35	4	なし	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルオープン	φ6	4	なし	標準	M5×0.8	1	PPS	-	PPS	1個
[その他] 複動	φ6	4	流量調整付	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ10	8	なし	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ10	8	流量調整付	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ10	8	流量調整付	標準	Rc1/8	1	PVDF	FKM	PVDF	1個
ノーマルクローズ	φ10	8	なし	標準	Rc1/8	1	PVDF	EPDM	PVDF	1個
ノーマルクローズ	φ10	8	流量調整付	標準	Rc1/8	1	PVDF	EPDM	PVDF	1個
ノーマルクローズ	φ10	8	高背圧・流量調整付	標準	Rc1/8	1	PVDF	EPDM	PVDF	1個
ノーマルクローズ	φ10	8	流量調整付	アンモニア水対応	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ10	8	流量調整付	標準	Φ6ワンタッチ継手	2	PPS	-	PPS	1個
ノーマルクローズ	φ9.52	8	なし	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ9.52	8	流量調整付	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ9.52	8	高背圧0.5MPa対応	標準	Rc1/8	1	PVDF	FKM	PVDF	1個
ノーマルクローズ	φ9.52	8	高背圧0.5MPa対応	標準	Rc1/8	1	PVDF	EPDM	PVDF	1個
ノーマルクローズ	φ9.52	8	なし	アンモニア水対応	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ9.52	8	流量調整付	アンモニア水対応	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ10	8	なし	標準	M5×0.8	1	PPS	-	PPS	1個
ノーマルクローズ	φ10	8	流量調整付	標準	M5×0.8	1	PPS	-	PPS	1個
ノーマルクローズ	φ9.52	8	なし	標準	M5×0.8	1	PPS	-	PPS	1個
ノーマルクローズ	φ9.52	8	流量調整付	標準	M5×0.8	1	PPS	-	PPS	1個
ノーマルクローズ	φ9.52	8	流量調整付	標準	M5×0.8	2	PPS	-	PPS	1個
ノーマルオープン	φ10	8	なし	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルオープン	φ10	8	なし	標準	M5×0.8	1	PPS	-	PPS	1個
[その他] 複動	φ9.52	8	なし	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
[その他] 複動	φ9.52	8	流量調整付	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
[その他] 複動	φ9.52	8	流量調整付	標準	M5×0.8	1	PPS	-	PPS	1個
ノーマルクローズ	φ12	10	なし	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ12	10	流量調整付	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ12	10	高背圧・流量調整付	標準	Rc1/8	1	PVDF	EPDM	PVDF	1個
ノーマルクローズ	φ12.7	10	なし	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ12.7	10	流量調整付	標準	Φ6ワンタッチ継手	1	PPS	-	PPS	1個
ノーマルクローズ	φ12.7	10	なし	標準	Rc1/8	1	PVDF	FKM	PVDF	1個
ノーマルクローズ	φ12.7	10	高背圧0.5MPa対応	標準	Rc1/8	1	PVDF	FKM	PVDF	1個
ノーマルクローズ	φ12.7	10	高背圧0.5MPa対応	標準	Rc1/8	1	PVDF	EPDM	PVDF	1個
ノーマルクローズ	φ12.7	10	なし	標準	Φ6ワンタッチ継手	4	PPS	-	PPS	1個

通常単価(税別) (税込単価)	通常出荷日

23,966円 ( 26,363円 )	19日目
26,867円 ( 29,554円 )	19日目
26,665円 ( 29,332円 )	19日目
26,665円 ( 29,332円 )	19日目
26,567円 ( 29,224円 )	19日目
26,867円 ( 29,554円 )	19日目
23,966円 ( 26,363円 )	19日目
30,076円 ( 33,084円 )	19日目
26,665円 ( 29,332円 )	19日目
32,347円 ( 35,582円 )	19日目
31,723円 ( 34,895円 )	19日目
27,732円 ( 30,505円 )	19日目
32,347円 ( 35,582円 )	19日目
30,076円 ( 33,084円 )	19日目
26,867円 ( 29,554円 )	19日目
23,966円 ( 26,363円 )	19日目
26,867円 ( 29,554円 )	19日目
26,593円 ( 29,252円 )	19日目
26,867円 ( 29,554円 )	19日目
23,966円 ( 26,363円 )	19日目
23,966円 ( 26,363円 )	19日目
23,966円 ( 26,363円 )	19日目
26,867円 ( 29,554円 )	19日目
23,966円 ( 26,363円 )	19日目
30,761円 ( 33,837円 )	19日目
23,966円 ( 26,363円 )	19日目
26,867円 ( 29,554円 )	19日目
26,506円 ( 29,157円 )	19日目
29,674円 ( 32,641円 )	19日目
37,378円 ( 41,116円 )	19日目
31,840円 ( 35,024円 )	19日目
37,378円 ( 41,116円 )	19日目
38,147円 ( 41,962円 )	19日目
29,674円 ( 32,641円 )	19日目
32,913円 ( 36,204円 )	19日目
26,506円 ( 29,157円 )	19日目
29,674円 ( 32,641円 )	19日目
37,365円 ( 41,102円 )	19日目
37,365円 ( 41,102円 )	19日目
29,687円 ( 32,656円 )	19日目
33,225円 ( 36,548円 )	19日目
26,506円 ( 29,157円 )	19日目
31,646円 ( 34,811円 )	19日目
26,506円 ( 29,157円 )	19日目
29,674円 ( 32,641円 )	19日目
29,674円 ( 32,641円 )	19日目
26,506円 ( 29,157円 )	19日目
26,506円 ( 29,157円 )	19日目
26,506円 ( 29,157円 )	19日目
29,674円 ( 32,641円 )	19日目
29,674円 ( 32,641円 )	19日目
27,269円 ( 29,996円 )	19日目
39,750円 ( 43,725円 )	19日目
40,608円 ( 44,669円 )	19日目
27,269円 ( 29,996円 )	19日目
30,973円 ( 34,070円 )	19日目
38,953円 ( 42,848円 )	19日目
39,834円 ( 43,817円 )	19日目
39,834円 ( 43,817円 )	19日目
27,269円 ( 29,996円 )	19日目

基本情報

基本情報

【特長】
・小形･省スペース
従来の継手一体型LVCシリーズに対して、配管方向寸法 MAX.29％短縮
・内部漏れ防止ガイドリング
・マイクロバブルの発生を防止ダイヤフラム（PTFE）
・液溜り防止
・低発塵ピストンダンパー
・背圧に強いロングライフバッファ
