SMC

薬液用バルブ小形・エアオペレートタイプインサートブッシュ式継手一体型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 18,238円～69,755円

税込単価: 20,062円～76,731円

【特長】・小形・省スペース従来の継手一体型LVCシリーズに対して、配管方向寸法...

詳細情報を確認する

使用流体
薬品
種類
エアオペレート式
接続種類
チューブ接続
使用環境
標準
ボディ材質
PFA

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が422型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LVDシリーズ

■基本形

薬液用エアオペレートバルブ小形・エアオペレートタイプインサートブッシュ式継手一体型 LVD・LVD-F/FNシリーズ外形図1

サックバックバブルユニット

■パイロットポートワンタッチ継手型

薬液用エアオペレートバルブ小形・エアオペレートタイプインサートブッシュ式継手一体型 LVD・LVD-F/FNシリーズ外形図2

■パイロットポートねじ込み型

LVD-F／FNシリーズ

■基本形、高背圧

製品仕様

標準仕様

■LVDシリーズ

型番		LVD10	LVD20	LVD30	LVD40	LVD50
チューブ外径	ミリ	3・4	3・4・6	6・8・10	10・12	12・19
チューブ外径	インチ	1/8	1/8・3/16・1/4	1/4・3/8	3/8・1/2	1/2・3/4
オリフィス径		φ2	φ4	φ8	φ10	φ16
流量特性	Kv	0.07	0.3	1.1	1.6	4.2
流量特性	Cv	0.09	0.35	1.3	1.9	5
耐圧（MPa）		1
使用圧力（MPa）	A→B流れ	0～0.5		0～0.3
使用圧力（MPa）	B→A流れ	0～0.2		0～0.1
背圧（MPa）		0.3以下		0.2以下
弁漏れ量（cm³/min）		0（水圧にて）
操作圧力（MPa）		0.3～0.5
パイロットポート口径	ワンタッチ継手	φ4×φ3チューブ	φ6×φ4チューブ
パイロットポート口径	ねじ込み	M5×0.8
使用流体温度（℃）		0～100
周囲温度（℃）		0～60
質量（kg）		0.04	0.09	0.16	0.19	0.40

■LVDシリーズサックバック

型番		LVD13U
チューブ外径	ミリサイズ	3・4
チューブ外径	インチサイズ	1/8
オリフィス径		φ2
流量特性	Kv	0.07
流量特性	Cv	0.09
耐圧（MPa）		1
使用圧力（MPa）		0～0.2
最大サックバック量（cm³）		0.03
操作圧力（MPa）		0.3～0.5
パイロットポート口径	ワンタッチ継手	φ4×φ3チューブ
パイロットポート口径	ねじ込み	M5×0.8
使用流体温度（℃）		0～100
周囲温度（℃）		0～60
質量（kg）		0.07

■LVD-F／FNシリーズ

型番			LVD20	LVD30	LVD40	LVD50	LVD60
チューブ外径		ミリ	3・4・6	6・8・10	10・12	12・19	19・25
チューブ外径		インチ	1/8・3/16・1/4	1/4・3/8	3/8・1/2	1/2・3/4	3/4・1
オリフィス径			φ4	φ8	φ10	φ16	φ22
流量特性		Kv	0.3	1.1	1.6	4.2	6.8
流量特性		Cv	0.35	1.3	1.9	5	8
耐圧（MPa）			1
使用圧力（MPa）	標準	A→B流れ	0～0.5	0～0.3			0～0.4
	標準	B→A流れ	0～0.2	0～0.1
	高背圧	A→B流れ	0～0.5
	高背圧	B→A流れ	0～0.4
背圧（MPa）	標準	N.C.／N.O.	0.3以下	0.2以下			0.2以下
	標準	複動	0.3以下	0.2以下			0.3以下
	高背圧	N.C.／N.O.／複動	0.5以下
弁漏れ量（cm³/min）			0（水圧にて）
操作圧力（MPa）			0.3～0.5（高背圧の場合0.5～0.8）
パイロットポート口径			Rc1/8・NPT1/8
使用流体温度（℃）			0～100
周囲温度（℃）			0～60

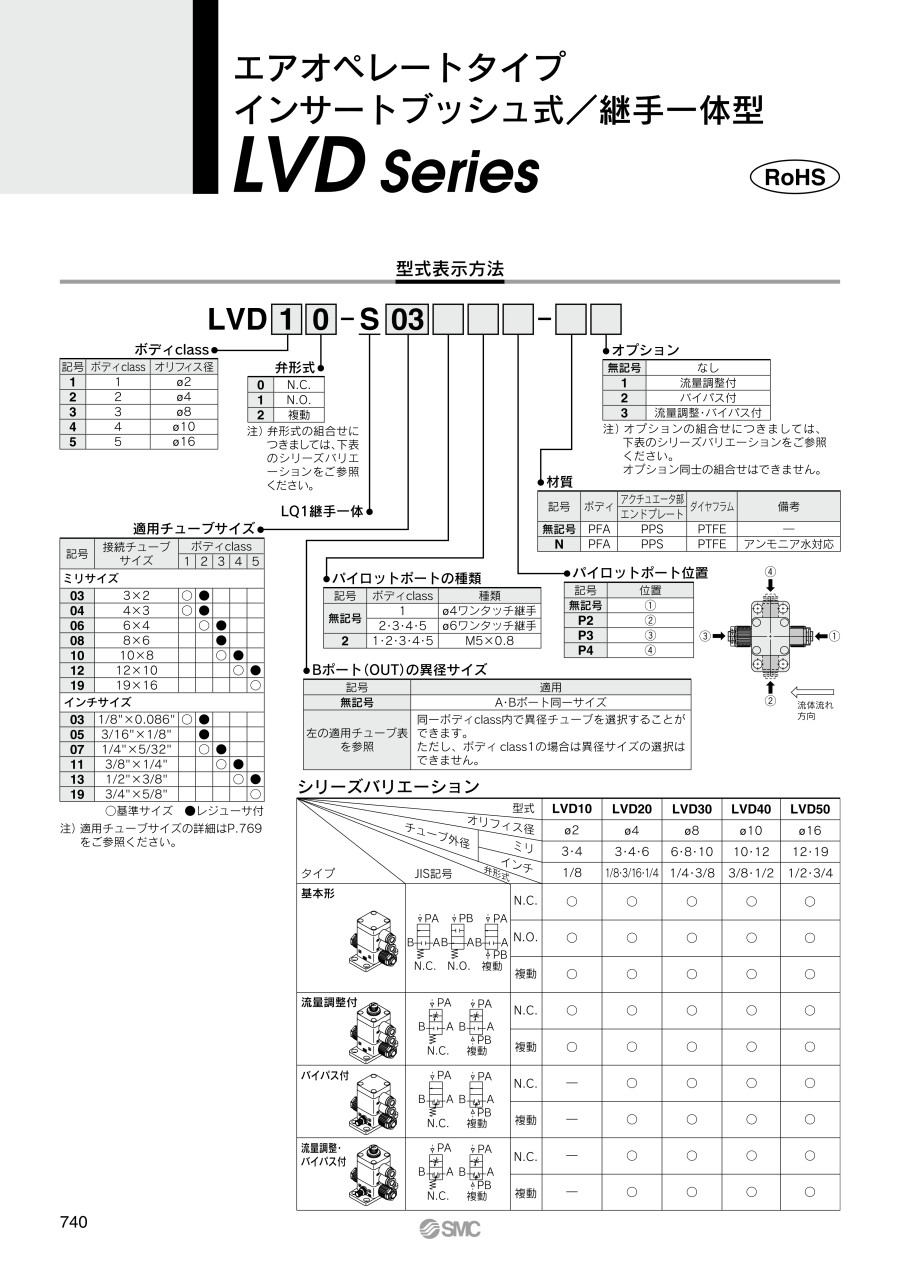

型式表示方法

■LVDシリーズ

薬液用エアオペレートバルブ小形・エアオペレートタイプインサートブッシュ式継手一体型 LVD・LVD-F/FNシリーズ製品仕様関連画像1

■LVDシリーズサックバック

■LVD-F／FNシリーズ

規格表

LVDシリーズ

■基本形

LVD-F／FNシリーズ

■基本形、高背圧

型番リスト

表示件数

...

型番

切換の種類

チューブ径

オリフィス径

(φ)

オプション

ファンクション

パイロットポートねじの種類

Bポートサイズ

パイロットポート位置

エンドプレート材質

パッキン・バッファ材質

アクチュエータ部材質

最小発注数量

ノーマルクローズ	φ3	2	なし	標準	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ3	2	流量調整付	標準	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ3	2	なし	アンモニア水対応	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	2	なし	標準	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	2	流量調整付	標準	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	2	なし	アンモニア水対応	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	2	なし	標準	Φ4ワンタッチ継手	A・Bポート同一サイズ	3	PPS	-	PPS	1個
ノーマルクローズ	φ3	2	なし	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ3	2	流量調整付	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	2	なし	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	2	流量調整付	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルオープン	φ3	2	なし	標準	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルオープン	φ4	2	なし	標準	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルオープン	φ3	2	なし	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルオープン	φ4	2	なし	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
[その他] 複動	φ3	2	なし	標準	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
[その他] 複動	φ3	2	流量調整付	標準	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
[その他] 複動	φ4	2	なし	標準	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
[その他] 複動	φ4	2	流量調整付	標準	Φ4ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
[その他] 複動	φ3	2	なし	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
[その他] 複動	φ3	2	流量調整付	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
[その他] 複動	φ4	2	なし	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
[その他] サックバック弁	φ3	-	-	標準	Φ4ワンタッチ継手	-	-	-	-	-	1個
[その他] サックバック弁	φ4	-	-	標準	Φ4ワンタッチ継手	-	-	-	-	-	1個
[その他] サックバック弁	φ3	-	-	標準	M5×0.8	-	-	-	-	-	1個
[その他] サックバック弁	φ4	-	-	標準	M5×0.8	-	-	-	-	-	1個
ノーマルクローズ	φ3	4	なし	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ3	4	流量調整付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ3	4	バイパス付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ3	4	なし	アンモニア水対応	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	4	なし	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	4	流量調整付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	4	バイパス付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	4	流量調整・バイパス付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	4	なし	アンモニア水対応	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	4	流量調整付	アンモニア水対応	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	4	なし	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	2	PPS	-	PPS	1個
ノーマルクローズ	φ4.76	4	なし	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4.76	4	流量調整付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	なし	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	流量調整付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	バイパス付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	流量調整・バイパス付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	なし	アンモニア水対応	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	流量調整付	アンモニア水対応	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	なし	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	2	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	なし	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	3	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	なし	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	流量調整付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	バイパス付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	流量調整・バイパス付	標準	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	なし	アンモニア水対応	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6.35	4	流量調整付	アンモニア水対応	Φ6ワンタッチ継手	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ3	4	なし	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ3	4	流量調整付	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ3	4	バイパス付	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	4	なし	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	4	流量調整付	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ4	4	流量調整・バイパス付	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個
ノーマルクローズ	φ6	4	なし	標準	M5×0.8	A・Bポート同一サイズ	1	PPS	-	PPS	1個

通常単価(税別) (税込単価)	通常出荷日

18,238円 ( 20,062円 )	6日目
21,278円 ( 23,406円 )	19日目
18,238円 ( 20,062円 )	19日目
18,238円 ( 20,062円 )	6日目
21,278円 ( 23,406円 )	19日目
18,238円 ( 20,062円 )	19日目
20,914円 ( 23,005円 )	19日目
18,238円 ( 20,062円 )	19日目
21,278円 ( 23,406円 )	19日目
18,238円 ( 20,062円 )	19日目
21,278円 ( 23,406円 )	19日目
18,238円 ( 20,062円 )	19日目
18,238円 ( 20,062円 )	19日目
18,238円 ( 20,062円 )	19日目
18,238円 ( 20,062円 )	19日目
18,238円 ( 20,062円 )	19日目
21,278円 ( 23,406円 )	19日目
18,238円 ( 20,062円 )	19日目
21,278円 ( 23,406円 )	19日目
18,238円 ( 20,062円 )	19日目
21,278円 ( 23,406円 )	19日目
20,914円 ( 23,005円 )	19日目
28,798円 ( 31,678円 )	19日目
28,798円 ( 31,678円 )	19日目
28,798円 ( 31,678円 )	10日目
28,798円 ( 31,678円 )	19日目
20,529円 ( 22,582円 )	19日目
23,567円 ( 25,924円 )	19日目
27,535円 ( 30,289円 )	19日目
20,529円 ( 22,582円 )	19日目
20,529円 ( 22,582円 )	19日目
23,567円 ( 25,924円 )	19日目
27,535円 ( 30,289円 )	19日目
30,573円 ( 33,630円 )	19日目
20,529円 ( 22,582円 )	19日目
24,324円 ( 26,756円 )	19日目
23,688円 ( 26,057円 )	19日目
20,529円 ( 22,582円 )	19日目
23,567円 ( 25,924円 )	19日目
18,661円 ( 20,527円 )	6日目
21,697円 ( 23,867円 )	19日目
25,665円 ( 28,232円 )	19日目
28,705円 ( 31,576円 )	19日目
18,661円 ( 20,527円 )	19日目
21,697円 ( 23,867円 )	19日目
18,661円 ( 20,527円 )	19日目
18,661円 ( 20,527円 )	19日目
18,661円 ( 20,527円 )	6日目
21,697円 ( 23,867円 )	19日目
25,665円 ( 28,232円 )	19日目
28,705円 ( 31,576円 )	19日目
18,661円 ( 20,527円 )	19日目
21,697円 ( 23,867円 )	19日目
20,529円 ( 22,582円 )	19日目
23,567円 ( 25,924円 )	19日目
27,535円 ( 30,289円 )	19日目
20,529円 ( 22,582円 )	19日目
23,567円 ( 25,924円 )	19日目
30,573円 ( 33,630円 )	19日目
18,661円 ( 20,527円 )	6日目

...

基本情報

基本情報

【特長】
・小形・省スペース
従来の継手一体型LVCシリーズに対して、配管方向寸法MAX.29％短縮
・内部漏れ防止ガイドリング
・マイクロバブルの発生を防止ダイヤフラム（PTFE）
・液溜り防止
・低発塵ピストンダンパー
・背圧に強いロングライフバッファ
・異径サイズへの選択が可能ハイパーフィッティング

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
