商品情報

外形図

LLA□A-［連数］-□□-C

製品仕様

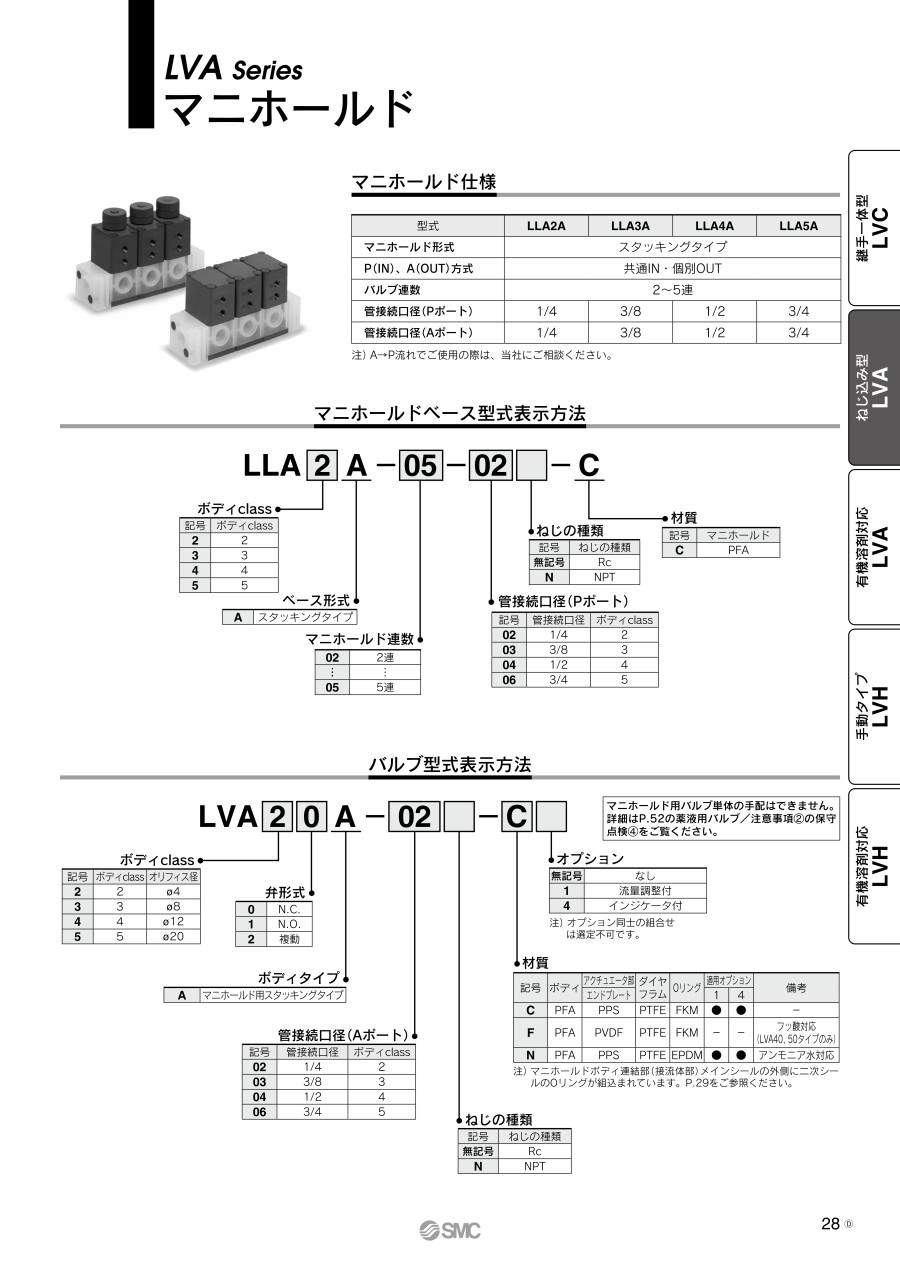

型式表示方法

■マニホールドベース

■バルブ

マニホールド仕様

型番	LLA2A	LLA3A	LLA5A
マニホールド形式	スタッキングタイプ
P（IN）、A（OUT）方式	共通IN・個別OUT
バルブ連数	2～5連
管接続口径（Pポート）	1/4	3/8	3/4
管接続口径（Aポート）	1/4	3/8	3/4

寸法

単位：mm

薬液用バルブエアオペレートタイプ LVAシリーズマニホールド・マニホールド用バルブ連数

規格表

単位：mm

型番	S
LLA2A	14.5
LLA3A	24.4
LLA5A	34.5

型番リスト

表示件数

型番

使用流体

種類

切換の種類

接続種類

配管ねじの呼び

使用環境

オリフィス径

(φ)

オプション

ボディ材質

詳細タイプ

ファンクション

ボディサイズ

継手ねじ部種類

配管接続口径

連数

最小発注数量

-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	2	Rc	1/4	2	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	2	NPT	1/4	2	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	2	Rc	1/4	3	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	2	NPT	1/4	3	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	2	Rc	1/4	4	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	2	NPT	1/4	4	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	2	NPT	1/4	5	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	3	Rc	3/8	2	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	3	NPT	3/8	2	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	3	Rc	3/8	3	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	3	NPT	3/8	3	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	3	Rc	3/8	4	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	3	NPT	3/8	4	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	3	Rc	3/8	5	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	3	NPT	3/8	5	1個
-	[関連部品] 関連部品	-	-	-	-	-	-	-	マニホールドベース	-	5	NPT	3/4	4	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	1/4	高耐蝕	4	なし	PFA	マニホールド用バルブ	標準	2	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	1/4	高耐蝕	4	流量調整付	PFA	マニホールド用バルブ	標準	2	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	1/4	高耐蝕	4	インジケータ付	PFA	マニホールド用バルブ	標準	2	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	1/4	高耐蝕	4	なし	PFA	マニホールド用バルブ	アンモニア水対応	2	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	1/4	高耐蝕	4	流量調整付	PFA	マニホールド用バルブ	アンモニア水対応	2	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	NPT	1/4	高耐蝕	4	なし	PFA	マニホールド用バルブ	標準	2	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	NPT	1/4	高耐蝕	4	流量調整付	PFA	マニホールド用バルブ	標準	2	-	-	-	1個
薬品	エアオペレート式	ノーマルオープン	[Rc(R)] Rc	1/4	高耐蝕	4	なし	PFA	マニホールド用バルブ	標準	2	-	-	-	1個
薬品	エアオペレート式	ノーマルオープン	NPT	1/4	高耐蝕	4	なし	PFA	マニホールド用バルブ	標準	2	-	-	-	1個
薬品	エアオペレート式	[その他] 複動	[Rc(R)] Rc	1/4	高耐蝕	4	なし	PFA	マニホールド用バルブ	標準	2	-	-	-	1個
薬品	エアオペレート式	[その他] 複動	[Rc(R)] Rc	1/4	高耐蝕	4	流量調整付	PFA	マニホールド用バルブ	標準	2	-	-	-	1個
薬品	エアオペレート式	[その他] 複動	[Rc(R)] Rc	1/4	高耐蝕	4	なし	PFA	マニホールド用バルブ	アンモニア水対応	2	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	3/8	高耐蝕	8	なし	PFA	マニホールド用バルブ	標準	3	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	3/8	高耐蝕	8	流量調整付	PFA	マニホールド用バルブ	標準	3	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	3/8	高耐蝕	8	インジケータ付	PFA	マニホールド用バルブ	標準	3	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	3/8	高耐蝕	8	なし	PFA	マニホールド用バルブ	アンモニア水対応	3	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	3/8	高耐蝕	8	流量調整付	PFA	マニホールド用バルブ	アンモニア水対応	3	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	NPT	3/8	高耐蝕	8	なし	PFA	マニホールド用バルブ	標準	3	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	NPT	3/8	高耐蝕	8	流量調整付	PFA	マニホールド用バルブ	標準	3	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	NPT	3/8	高耐蝕	8	インジケータ付	PFA	マニホールド用バルブ	標準	3	-	-	-	1個
薬品	エアオペレート式	ノーマルオープン	[Rc(R)] Rc	3/8	高耐蝕	8	なし	PFA	マニホールド用バルブ	標準	3	-	-	-	1個
薬品	エアオペレート式	ノーマルオープン	[Rc(R)] Rc	3/8	高耐蝕	8	なし	PFA	マニホールド用バルブ	アンモニア水対応	3	-	-	-	1個
薬品	エアオペレート式	ノーマルオープン	NPT	3/8	高耐蝕	8	なし	PFA	マニホールド用バルブ	標準	3	-	-	-	1個
薬品	エアオペレート式	[その他] 複動	[Rc(R)] Rc	3/8	高耐蝕	8	なし	PFA	マニホールド用バルブ	標準	3	-	-	-	1個
薬品	エアオペレート式	[その他] 複動	[Rc(R)] Rc	3/8	高耐蝕	8	流量調整付	PFA	マニホールド用バルブ	標準	3	-	-	-	1個
薬品	エアオペレート式	[その他] 複動	[Rc(R)] Rc	3/8	高耐蝕	8	なし	PFA	マニホールド用バルブ	アンモニア水対応	3	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	1/2	高耐蝕	12	インジケータ付	PFA	マニホールド用バルブ	アンモニア水対応	4	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	NPT	1/2	高耐蝕	12	インジケータ付	PFA	マニホールド用バルブ	アンモニア水対応	4	-	-	-	1個
薬品	エアオペレート式	ノーマルオープン	[Rc(R)] Rc	1/2	高耐蝕	12	なし	PFA	マニホールド用バルブ	アンモニア水対応	4	-	-	-	1個
薬品	エアオペレート式	ノーマルオープン	NPT	1/2	高耐蝕	12	なし	PFA	マニホールド用バルブ	標準	4	-	-	-	1個
薬品	エアオペレート式	[その他] 複動	NPT	1/2	高耐蝕	12	なし	PFA	マニホールド用バルブ	標準	4	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	[Rc(R)] Rc	3/4	高耐蝕	20	なし	PFA	マニホールド用バルブ	アンモニア水対応	5	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	NPT	3/4	高耐蝕	20	なし	PFA	マニホールド用バルブ	標準	5	-	-	-	1個
薬品	エアオペレート式	ノーマルクローズ	NPT	3/4	高耐蝕	20	インジケータ付	PFA	マニホールド用バルブ	標準	5	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

19,496円 ( 21,446円 )	19日目
18,595円 ( 20,455円 )	19日目
18,595円 ( 20,455円 )	19日目
18,595円 ( 20,455円 )	19日目
18,595円 ( 20,455円 )	19日目
18,595円 ( 20,455円 )	19日目
18,595円 ( 20,455円 )	19日目
19,690円 ( 21,659円 )	19日目
24,560円22,104円 ( 24,314円 )	19日目
24,560円 ( 27,016円 )	19日目
19,167円 ( 21,084円 )	19日目
24,560円 ( 27,016円 )	19日目
24,560円22,104円 ( 24,314円 )	19日目
24,560円22,104円 ( 24,314円 )	19日目
19,690円 ( 21,659円 )	19日目
50,443円45,398円 ( 49,938円 )	19日目
16,389円 ( 18,028円 )	19日目
20,790円 ( 22,869円 )	19日目
18,597円 ( 20,457円 )	19日目
16,389円 ( 18,028円 )	19日目
20,790円 ( 22,869円 )	19日目
16,389円 ( 18,028円 )	19日目
20,790円 ( 22,869円 )	19日目
16,389円 ( 18,028円 )	19日目
16,389円 ( 18,028円 )	19日目
17,183円 ( 18,901円 )	19日目
20,790円 ( 22,869円 )	19日目
16,268円 ( 17,895円 )	19日目
21,987円 ( 24,186円 )	19日目
26,290円 ( 28,919円 )	19日目
24,096円 ( 26,506円 )	19日目
21,987円 ( 24,186円 )	19日目
26,290円 ( 28,919円 )	19日目
21,987円 ( 24,186円 )	19日目
26,039円 ( 28,643円 )	19日目
23,662円 ( 26,028円 )	19日目
21,987円 ( 24,186円 )	19日目
26,111円23,499円 ( 25,849円 )	19日目
22,719円 ( 24,991円 )	19日目
21,987円 ( 24,186円 )	19日目
26,290円 ( 28,919円 )	19日目
22,719円 ( 24,991円 )	19日目
35,685円32,116円 ( 35,328円 )	19日目
35,685円32,116円 ( 35,328円 )	19日目
34,320円30,888円 ( 33,977円 )	19日目
34,320円30,888円 ( 33,977円 )	19日目
34,320円30,888円 ( 33,977円 )	19日目
53,953円48,557円 ( 53,413円 )	19日目
53,953円48,557円 ( 53,413円 )	19日目
55,317円49,785円 ( 54,764円 )	19日目

詳細情報

基本情報

基本情報

薬液用バルブエアオペレートタイプ LVAシリーズのマニホールドベースとマニホールド用バルブです。
