商品情報

外形図

製品仕様

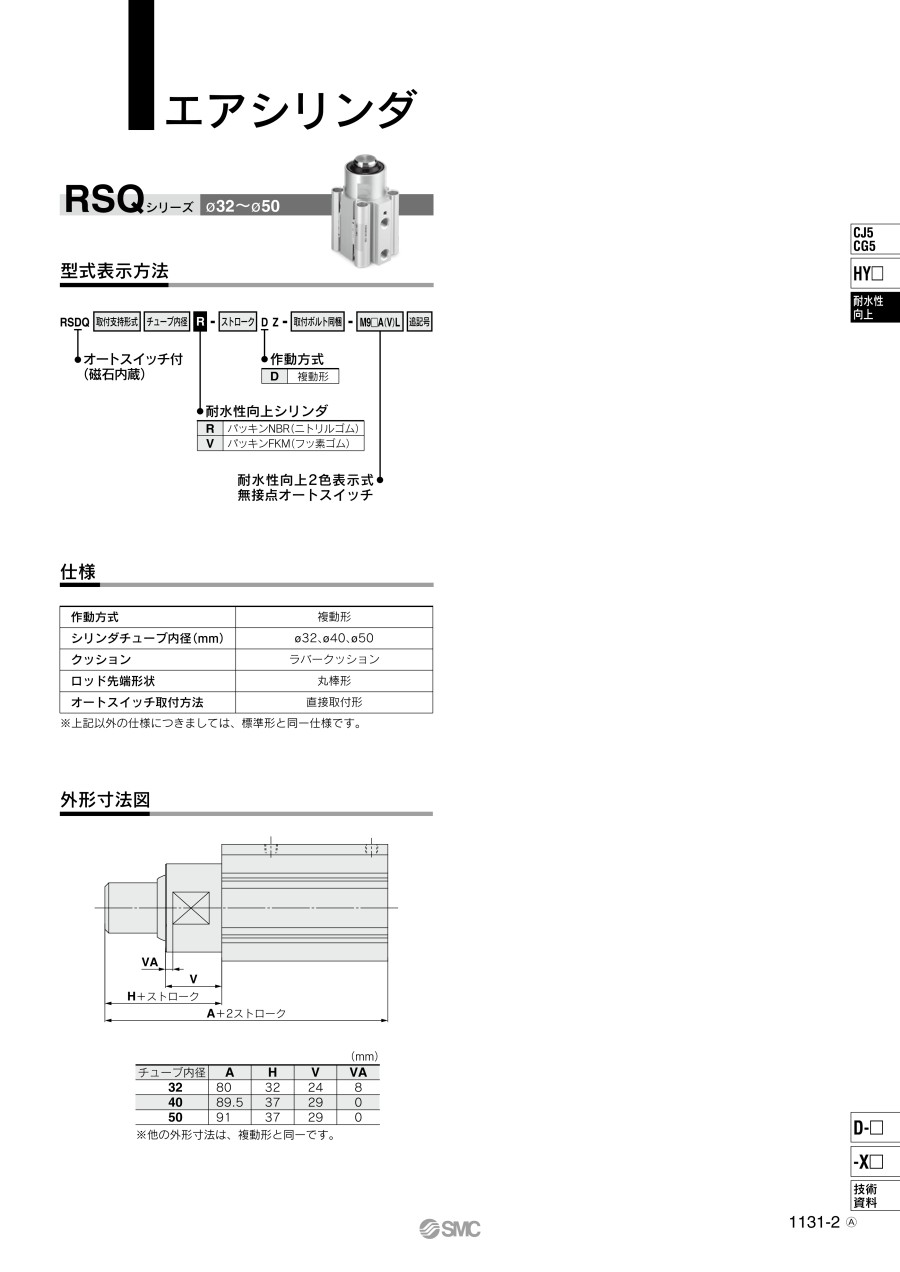

型式表示方法

■磁石内蔵シリンダの型番

磁石内蔵でオートスイッチなしの場合、オートスイッチの種類の表示記号は無記号になります。

仕様

シリンダチューブ内径（mm）	φ32	φ40	φ50
作動方式	複動形
使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
周囲温度および使用流体温度	オートスイッチなし：-10～+70℃ オートスイッチ付：-10～+60℃ （ただし凍結なきこと）
給油	不要（無給油）
クッション	ラバークッション
ロッド先端形状	丸棒形
オートスイッチ取付方法	直接取付形
ストローク長さの許容差	0～+1.4^注）
使用ピストン速度	50～500mm/s
取付形状	通し穴・両端タップ

注）ストローク長さの許容差は、ダンパの変化量は含みません。

規格表

単位：mm

チューブ内径	A	H	V	VA
32	80	32	24	8
40	89.5	37	29	0
50	91	37	29	0

※他の外形寸法は、複動形と同一です。

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

取付支持形式

パッキン種類

取付ボルト

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

15	32	両端タップ	NBR（ニトリルゴム）	取付ボルトなし	M9BA	3	2ヶ付	1個
20	32	両端タップ	NBR（ニトリルゴム）	取付ボルトなし	オートスイッチなし（磁石内蔵）	なし	なし	1個
20	40	両端タップ	NBR（ニトリルゴム）	取付ボルトなし	M9BA	0.5	2ヶ付	1個
20	40	両端タップ	NBR（ニトリルゴム）	取付ボルトなし	M9BAV	0.5	2ヶ付	1個
20	40	両端タップ	NBR（ニトリルゴム）	取付ボルトなし	M9BAV	3	2ヶ付	1個
30	40	両端タップ	NBR（ニトリルゴム）	取付ボルトなし	オートスイッチなし（磁石内蔵）	なし	なし	1個
30	40	両端タップ	NBR（ニトリルゴム）	取付ボルトなし	M9BA	0.5	2ヶ付	1個
20	40	両端タップ	FKM（フッ素ゴム）	取付ボルトなし	M9BA	3	2ヶ付	1個
30	40	両端タップ	FKM（フッ素ゴム）	取付ボルトなし	オートスイッチなし（磁石内蔵）	なし	なし	1個
30	40	両端タップ	FKM（フッ素ゴム）	取付ボルトなし	M9NA	3	2ヶ付	1個
30	50	両端タップ	NBR（ニトリルゴム）	取付ボルトなし	オートスイッチなし（磁石内蔵）	なし	なし	1個
10	32	通し穴（標準）	NBR（ニトリルゴム）	取付ボルトなし	M9BA	3	2ヶ付	1個
10	32	通し穴（標準）	NBR（ニトリルゴム）	取付ボルトなし	M9BAV	3	2ヶ付	1個
15	32	通し穴（標準）	NBR（ニトリルゴム）	取付ボルト同梱	M9BAV	0.5	2ヶ付	1個
15	32	通し穴（標準）	NBR（ニトリルゴム）	取付ボルトなし	M9BAV	0.5	2ヶ付	1個
20	32	通し穴（標準）	NBR（ニトリルゴム）	取付ボルトなし	オートスイッチなし（磁石内蔵）	なし	なし	1個
20	32	通し穴（標準）	NBR（ニトリルゴム）	取付ボルトなし	M9BA	0.5	2ヶ付	1個
10	32	通し穴（標準）	FKM（フッ素ゴム）	取付ボルト同梱	オートスイッチなし（磁石内蔵）	なし	なし	1個
10	32	通し穴（標準）	FKM（フッ素ゴム）	取付ボルト同梱	M9BAV	3	2ヶ付	1個
15	32	通し穴（標準）	FKM（フッ素ゴム）	取付ボルトなし	オートスイッチなし（磁石内蔵）	なし	なし	1個
15	32	通し穴（標準）	FKM（フッ素ゴム）	取付ボルトなし	M9BA	0.5	2ヶ付	1個
15	32	通し穴（標準）	FKM（フッ素ゴム）	取付ボルトなし	M9BA	3	2ヶ付	1個
20	40	通し穴（標準）	NBR（ニトリルゴム）	取付ボルト同梱	M9NA	3	2ヶ付	1個
30	40	通し穴（標準）	NBR（ニトリルゴム）	取付ボルトなし	オートスイッチなし（磁石内蔵）	なし	なし	1個
30	40	両端タップ	NBR（ニトリルゴム）	取付ボルトなし	オートスイッチなし	なし	なし	1個
20	32	通し穴（標準）	NBR（ニトリルゴム）	取付ボルト同梱	オートスイッチなし	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

20,351円 ( 22,386円 )	19日目
12,428円 ( 13,671円 )	19日目
20,650円 ( 22,715円 )	19日目
21,260円 ( 23,386円 )	19日目
21,870円 ( 24,057円 )	19日目
13,780円 ( 15,158円 )	19日目
20,803円 ( 22,883円 )	19日目
23,746円 ( 26,121円 )	19日目
16,016円 ( 17,618円 )	19日目
23,904円 ( 26,294円 )	19日目
15,777円 ( 17,355円 )	19日目
19,565円 ( 21,522円 )	19日目
20,193円 ( 22,212円 )	19日目
20,478円 ( 22,526円 )	19日目
20,351円 ( 22,386円 )	19日目
12,856円 ( 14,142円 )	19日目
19,802円 ( 21,782円 )	19日目
14,169円 ( 15,586円 )	19日目
21,913円 ( 24,104円 )	19日目
14,474円 ( 15,921円 )	19日目
21,379円 ( 23,517円 )	19日目
22,011円 ( 24,212円 )	19日目
21,362円 ( 23,498円 )	19日目
13,780円 ( 15,158円 )	19日目
12,934円 ( 14,227円 )	19日目
10,910円 ( 12,001円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・工作機械でのクーラント液雰囲気中での使用に適します
・食品機械、洗車機等の水滴飛散環境での使用に対応

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
