潤滑保持機能（ルブリテーナ）付デュアルロッドシリンダ CXSシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 11,959円～37,308円

税込単価: 13,155円～41,039円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

薄形シリンダ標準形複動片ロッド二次電池対応 25A-CQ2シリーズ

通常価格(税別)： 3,320円 (税込価格：3,652円)

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアシリンダ標準形複動・両ロッド CG1Wシリーズ

通常価格(税別)： 4,767円 (税込価格：5,244円)

通常出荷日：6 日目～

【特長】・ピストンロッド表面にグリース膜を形成させ耐久性向上・粉体、異物混入を...

詳細情報を確認する

種類
ガイド付シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
ガイド付
付加機能
ロッド回り止め機能付 / シリンダ推力倍力機能付 / ストローク調整付
環境・用途
標準
エンドロック
なし
バルブ
なし

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

未確定：候補が369型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

CXS□6

※上記以外の寸法は標準形と同一

CXS□10～32

製品仕様

型式表示方法

潤滑保持機能（ルブリテーナ）付デュアルロッドシリンダ CXSシリーズ型番表示方法

※オートスイッチの型番は、標準形と同一です。

仕様

チューブ内径（mm）	6	10	15	20	25	32
使用流体	空気（無給油）
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低使用圧力	0.2MPa	0.15MPa		0.1MPa
周囲温度および使用流体温度	-10～+60℃（ただし、凍結なきこと）
使用ピストン速度	50～300mm/s	50～800mm/s	50～700mm/s		50～600mm/s
クッション	ラバークッション
ストロークアジャスト可能範囲	標準ストロークに対し0～-5mm
配管接続口	M5×0.8				Rc1/8
軸受部種類	すべり軸受、ボールブッシュ軸受（外形寸法同一）
許容運動エネルギー	0.0023J	0.064J	0.095J	0.17J	0.27J	0.32J

規格表

単位：mm

型番	K	L	R	SS
				ストローク
				10	15	20	25	30	35	40	45	50	60	70	75	80	90	100
CXS□10	4	25	35	70	75	80	85	90	95	100	105	110	120	130	135	-	-	-
CXS□15	3	36	44.5	76	81	86	91	96	101	106	111	116	126	136	141	146	156	166
CXS□20	6	36	50.5	86	91	96	101	106	111	116	121	126	136	146	151	156	166	176
CXS□25	6	36	52	88	93	98	103	108	113	118	123	128	138	148	153	158	168	178
CXS□32	4	40	66	102	107	112	117	122	127	132	137	142	152	162	167	172	182	192

※上記以外の寸法は標準形と同一

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

ポートねじの種類

軸受の種類

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

10	6	0.2～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
10	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y7BW	0.5	2ヶ付	なし	1個
10	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y7NW	3	1ヶ付	なし	1個
10	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y59A	0.5	2ヶ付	なし	1個
10	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
10	6	0.2～0.7	M5×0.8	ボールブッシュ形	Z73	3	2ヶ付	なし	1個
20	6	0.2～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y7BW	0.5	2ヶ付	なし	1個
20	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y7NWV	3	2ヶ付	なし	1個
30	6	0.2～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
30	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y7BW	0.5	2ヶ付	なし	1個
30	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y7NWV	3	2ヶ付	なし	1個
30	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y7P	0.5	2ヶ付	なし	1個
30	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
30	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y69A	0.5	2ヶ付	なし	1個
40	6	0.2～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
50	6	0.2～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
10	10	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
10	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
10	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y69B	0.5	1ヶ付	なし	1個
10	10	0.15～0.7	M5×0.8	ボールブッシュ形	Z73	0.5	2ヶ付	なし	1個
15	10	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
15	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y7BA	3	2ヶ付	なし	1個
15	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
15	10	0.15～0.7	M5×0.8	ボールブッシュ形	Z73	3	2ヶ付	なし	1個
20	10	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59A	0.5	1ヶ付	なし	1個
25	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	0.5	2ヶ付	なし	1個
30	10	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
30	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
30	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y69B	0.5	2ヶ付	なし	1個
35	10	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
35	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
40	10	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
45	10	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
45	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	0.5	2ヶ付	なし	1個
45	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
50	10	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
50	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y7BA	3	2ヶ付	なし	1個
50	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y7BW	0.5	2ヶ付	なし	1個
50	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
50	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y69B	0.5	1ヶ付	なし	1個
60	10	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
60	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y7BW	3	2ヶ付	なし	1個
60	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59A	3	2ヶ付	なし	1個
70	10	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
70	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
75	10	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
10	15	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
10	15	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	0.5	2ヶ付	なし	1個
10	15	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
10	15	0.15～0.7	M5×0.8	ボールブッシュ形	Y69B	0.5	2ヶ付	なし	1個
10	15	0.15～0.7	M5×0.8	ボールブッシュ形	Y69B	0.5	1ヶ付	なし	1個
20	15	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	15	0.15～0.7	M5×0.8	ボールブッシュ形	Y7BW	0.5	2ヶ付	なし	1個
30	15	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
30	15	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	3	2ヶ付	なし	1個
30	15	0.15～0.7	M5×0.8	ボールブッシュ形	Z73	3	2ヶ付	なし	1個
35	15	0.15～0.7	M5×0.8	ボールブッシュ形	Y59B	0.5	2ヶ付	なし	1個
40	15	0.15～0.7	M5×0.8	ボールブッシュ形	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

15,529円 ( 17,082円 )	19日目
22,312円 ( 24,543円 )	19日目
21,260円 ( 23,386円 )	19日目
22,270円 ( 24,497円 )	19日目
21,330円 ( 23,463円 )	19日目
19,545円 ( 21,500円 )	19日目
15,664円 ( 17,230円 )	9日目
22,446円 ( 24,691円 )	19日目
24,726円 ( 27,199円 )	19日目
15,797円 ( 17,377円 )	19日目
22,579円 ( 24,837円 )	19日目
24,873円 ( 27,360円 )	19日目
21,152円 ( 23,267円 )	19日目
23,246円 ( 25,571円 )	19日目
22,563円 ( 24,819円 )	19日目
16,064円 ( 17,670円 )	19日目
23,688円 ( 26,057円 )	19日目
16,064円 ( 17,670円 )	19日目
23,542円 ( 25,896円 )	19日目
18,698円 ( 20,568円 )	19日目
19,545円 ( 21,500円 )	19日目
17,620円 ( 19,382円 )	19日目
25,436円 ( 27,980円 )	19日目
22,133円 ( 24,346円 )	19日目
20,348円 ( 22,383円 )	19日目
16,333円 ( 17,966円 )	19日目
21,086円 ( 23,195円 )	19日目
24,227円 ( 26,650円 )	19日目
16,600円 ( 18,260円 )	19日目
24,133円 ( 26,546円 )	19日目
23,542円 ( 25,896円 )	19日目
18,212円 ( 20,033円 )	19日目
22,713円 ( 24,984円 )	19日目
18,212円 ( 20,033円 )	19日目
18,508円 ( 20,359円 )	19日目
24,812円 ( 27,293円 )	19日目
22,982円 ( 25,280円 )	19日目
17,179円 ( 18,897円 )	19日目
26,283円 ( 28,911円 )	19日目
23,962円 ( 26,358円 )	19日目
24,726円 ( 27,199円 )	19日目
19,813円 ( 21,794円 )	19日目
19,247円 ( 21,172円 )	19日目
27,884円 ( 30,672円 )	19日目
26,361円 ( 28,997円 )	19日目
17,849円 ( 19,634円 )	19日目
23,650円 ( 26,015円 )	19日目
25,464円 ( 28,010円 )	19日目
17,095円 ( 18,805円 )	19日目
24,765円 ( 27,242円 )	19日目
22,895円 ( 25,185円 )	19日目
22,360円 ( 24,596円 )	19日目
19,727円 ( 21,700円 )	19日目
17,674円 ( 19,441円 )	19日目
24,457円 ( 26,903円 )	19日目
18,210円 ( 20,031円 )	19日目
25,839円 ( 28,423円 )	19日目
22,226円 ( 24,449円 )	19日目
26,593円 ( 29,252円 )	19日目
20,213円 ( 22,234円 )	19日目

...

基本情報

基本情報

【特長】
・ピストンロッド表面にグリース膜を形成させ耐久性向上
・粉体、異物混入を防止
・一般環境下でも作動回数の向上がはかれます

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

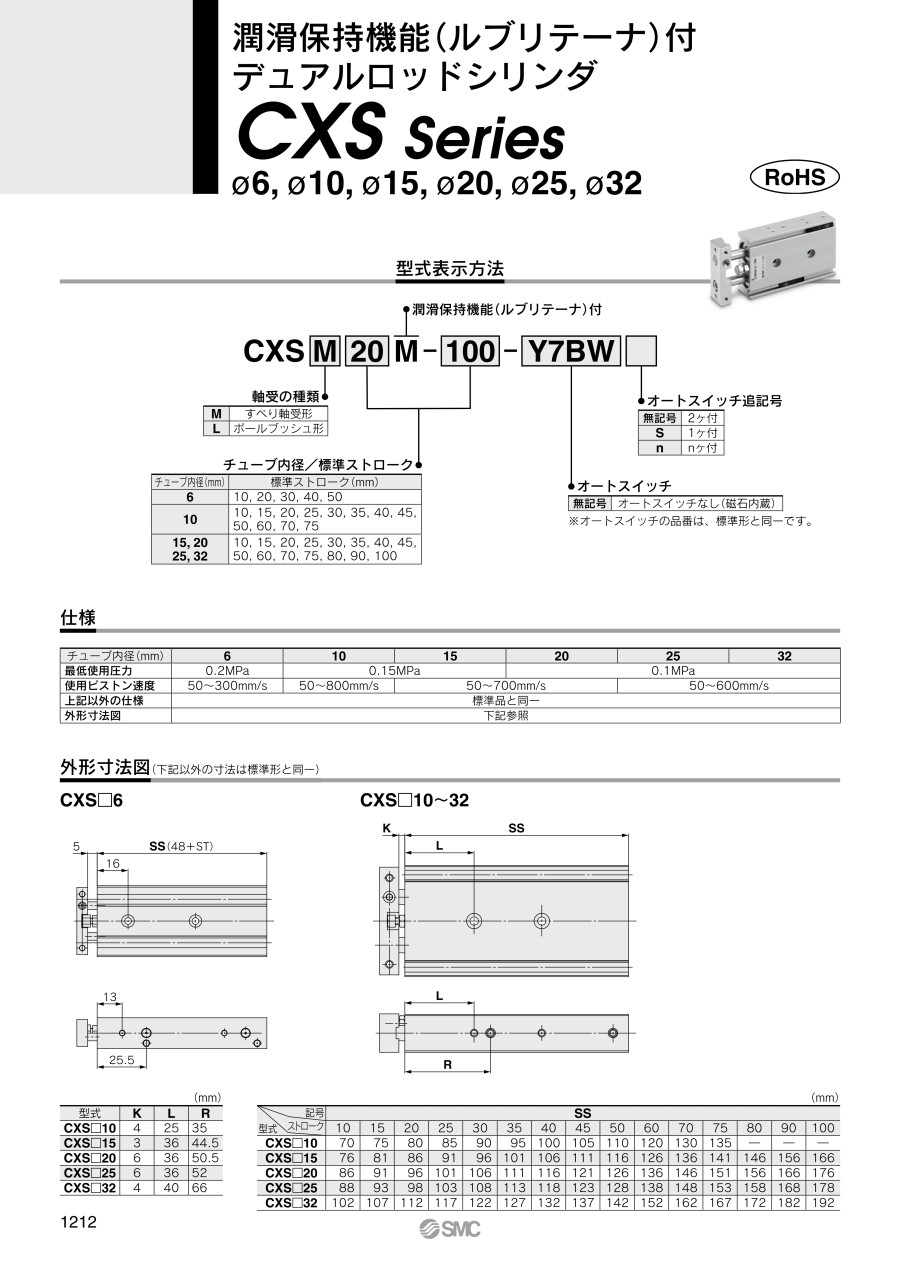

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
