SMC

吸着プレート SPシリーズ

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 62,408円～499,115円特別価格

税込単価: 68,649円～549,027円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ベルヌーイグリッパ ZNCシリーズ

通常価格(税別)： 1,359円 (税込価格：1,495円)

通常出荷日：11 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

真空パッドコンパクトタイプ ZP3シリーズ

4.1

通常価格(税別)： 402円 (税込価格：442円)

通常出荷日：在庫品1日目

薄いシート・ガラス基板・柔らかいワーク等の吸着プレート。【特長】・しわや気泡、...

詳細情報を確認する

種類
吸着プレート

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が66型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

長方形／SP1□30

SP1130／SP1230

SP1330／SP1430／SP1530／SP1630

正方形／SP2□30

SP2130／SP2230

SP2330／SP2430／SP2530／SP2630

製品仕様

型番	長方形	SP1130	SP1230	SP1330	SP1430	SP1530	SP1630
型番	正方形	SP2130	SP2230	SP2330	SP2430	SP2530	SP2630
平面度μm以下		15	15	15	25	25	25
平行度μm以下		30	30	30	40	40	40
質量（kg）	長方形	0.5	1.2	2.1	3.2	5.8	8
質量（kg）	正方形	0.4	1.0	1.8	2.9	5.3	7.4
吸着部	サイズmm	口50×50	口100×100	口150×150	口200×200	口250×250	口300×300
	焼結体粒径mm	φ0.3（球体）
	開口率	15%以上
	材質	ステンレス
	仕上げ	ラッピング加工
ボディ	材質	アルミ鋳物
	表面処理	クロメート（吸着面側・座面を除く）
	仕上げ	研削加工
周囲温度℃		10～40
吸引ポートRc		1/8

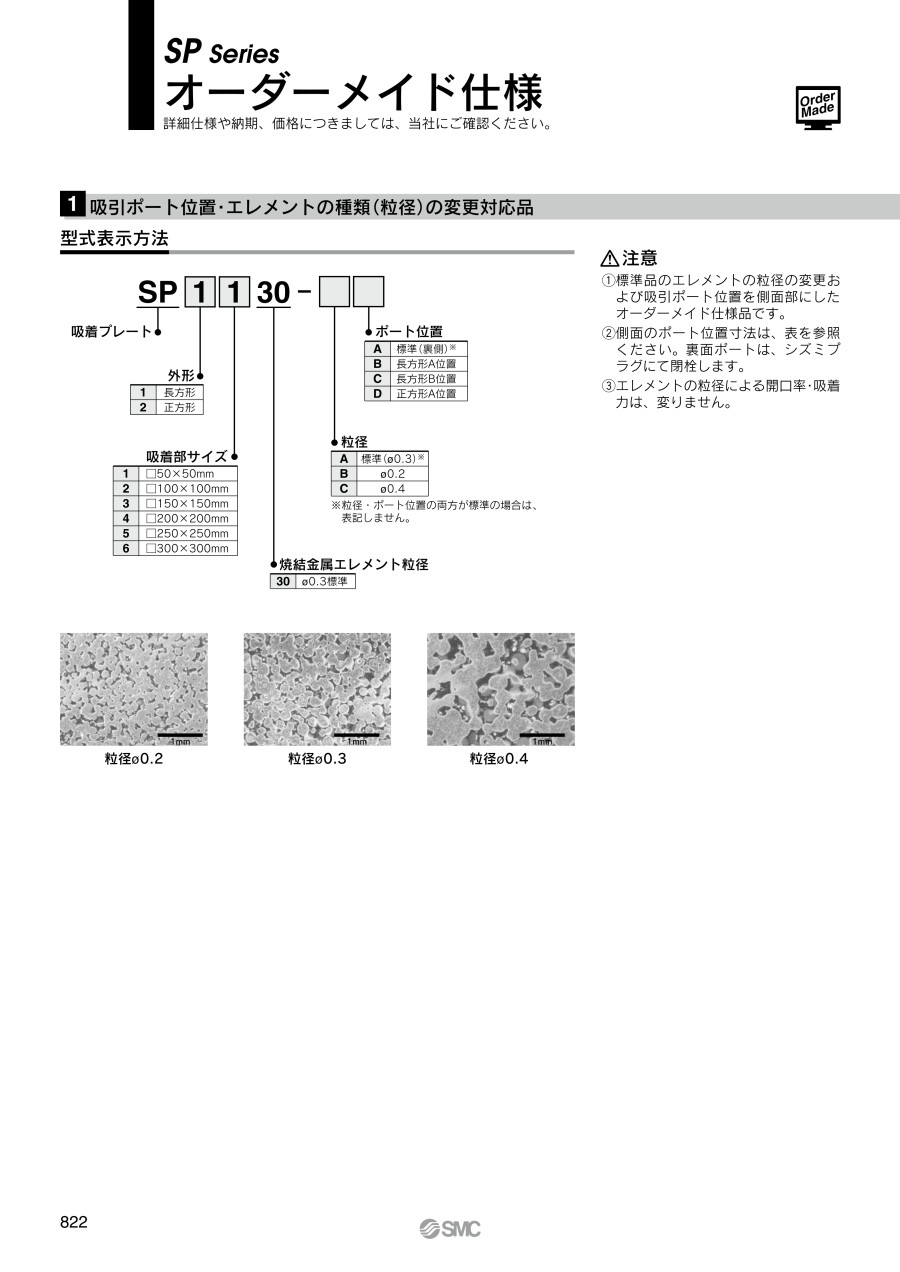

型式表示方法
