MXQ6AM

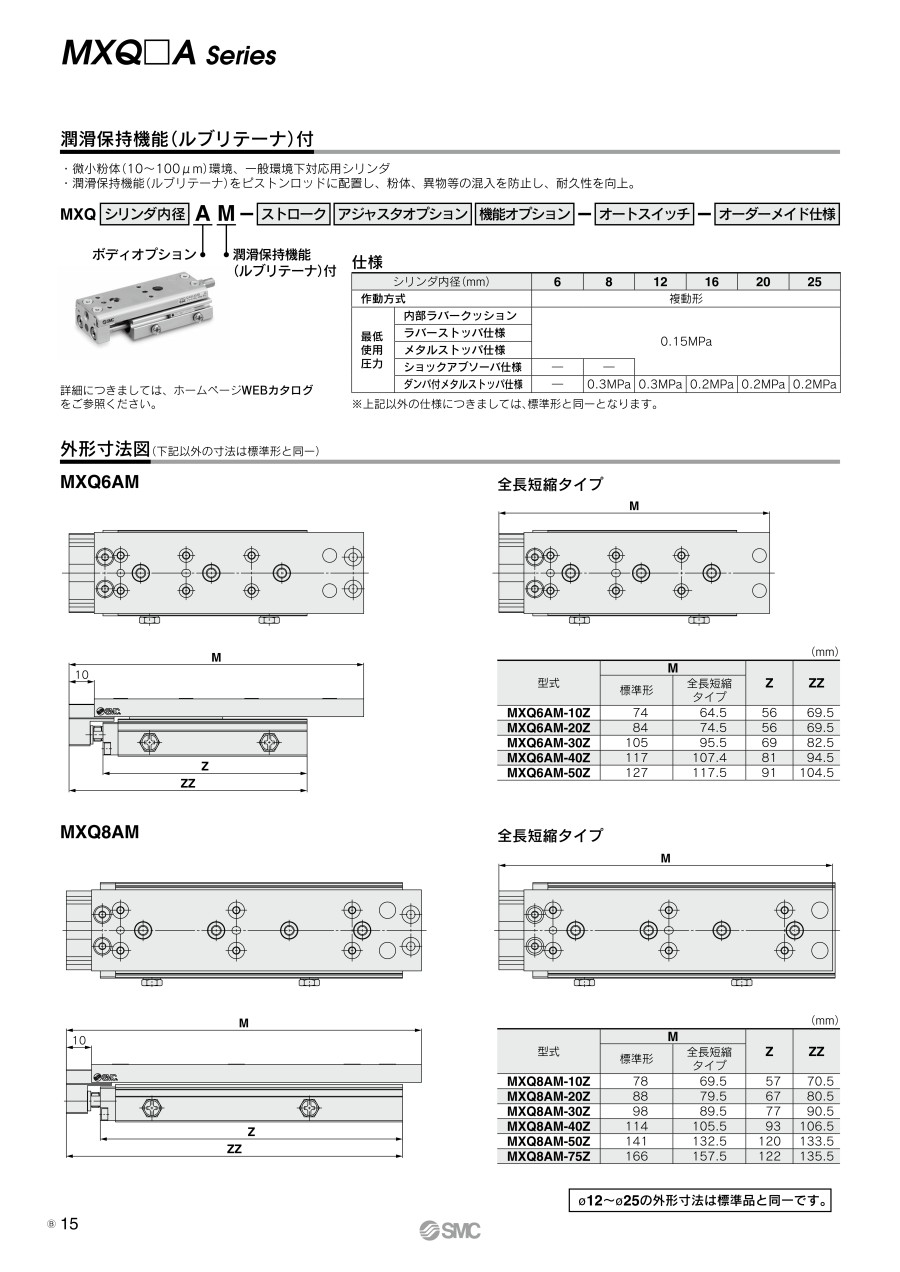

潤滑保持機能（ルブリテーナ）付エアスライドテーブル両側配管タイプ MXQ□Aシリーズ外形図2

MXQ8AM

※MXQ12AM、MXQ16AM、MXQ20AM、MXQ25AMの外形寸法は標準形と同一です。

製品仕様

仕様

チューブ内径（mm）		6	8	12	16	20	25
最低使用圧力	ラバークッション仕様ショックアブソーバ仕様	0.15MPa
最低使用圧力	ダンパ付メタルストッパ仕様	-	0.3	0.3	0.2	0.2	0.2
上記以外の仕様		標準品と同一

型式表示方法

潤滑保持機能（ルブリテーナ）付エアスライドテーブル両側配管タイプ MXQ□Aシリーズ型番表示方法

注1）●部：出荷時に同梱、空欄部はアジャスタ後付可能です。
注2）前進端アジャスタ取付穴を廃止して全長を短縮。前進端アジャスタの取付穴を廃止して全長を短くしているため、前進端アジャスタの後付ができません。（後退端アジャスタの取付は可能です）

アジャスタ取付位置

規格表

単位：mm

MXQ6AM

型番	M		ZZ
型番	標準形	全長短縮タイプ	ZZ
MXQ6AM-10Z	74	64.5	69.5
MXQ6AM-20Z	84	74.5	69.5
MXQ6AM-30Z	105	95.5	82.5
MXQ6AM-40Z	117	107.4	94.5
MXQ6AM-50Z	127	117.5	104.5

MXQ8AM

型番	M		ZZ
型番	標準形	全長短縮タイプ	ZZ
MXQ8AM-10Z	78	69.5	70.5
MXQ8AM-20Z	88	79.5	80.5
MXQ8AM-30Z	98	89.5	90.5
MXQ8AM-40Z	114	105.5	106.5
MXQ8AM-50Z	141	132.5	133.5
MXQ8AM-75Z	166	157.5	135.5

型番リスト

表示件数

...

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

最高使用圧力

(MPa)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

アジャスタオプション

機能オプション

オートスイッチ

リード線長さ

(m)

リード線コネクタ

スイッチ数

オーダーメイド

最小発注数量

6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	10	64	32	23	Z アジャスタなし	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	10	64	32	23	Z アジャスタなし	機能オプションなし	M9B	3	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	10	64	32	23	Z アジャスタなし	機能オプションなし	M9BV	5	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	10	64	32	23	ZD 両端ラバーストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	10	64	32	23	ZE 前進端ラバーストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	10	64	32	23	ZE 前進端ラバーストッパ	機能オプションなし	M9B	3	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	10	64	32	23	ZE 前進端ラバーストッパ	機能オプションなし	M9N	3	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	10	64	32	23	ZH 前進端ショックアブソーバ（RJ）	機能オプションなし	M9NW	3	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	10	54.5	32	23	ZN アジャスタなし（全長短縮タイプ）	機能オプションなし	M9N	3	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	20	74	32	23	Z アジャスタなし	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	20	74	32	23	Z アジャスタなし	機能オプションなし	M9N	0.5	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	20	74	32	23	Z アジャスタなし	機能オプションなし	M9NW	0.5	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	20	74	32	23	Z アジャスタなし	機能オプションなし	M9NW	3	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	20	74	32	23	ZD 両端ラバーストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	20	74	32	23	ZE 前進端ラバーストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	20	74	32	23	ZE 前進端ラバーストッパ	機能オプションなし	M9B	3	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	20	74	32	23	ZF 後退端ラバーストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	20	54.5	32	23	ZN アジャスタなし（全長短縮タイプ）	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	20	74	32	23	ZP 後退端ラバーストッパ（全長短縮タイプ）	機能オプションなし	M9B	0.5	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	20	74	32	23	ZP 後退端ラバーストッパ（全長短縮タイプ）	機能オプションなし	M9B	3	なし	1	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	30	95	32	23	Z アジャスタなし	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	30	95	32	23	Z アジャスタなし	機能オプションなし	M9B	3	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	30	95	32	23	ZD 両端ラバーストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	30	95	32	23	ZD 両端ラバーストッパ	機能オプションなし	M9B	0.5	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	30	95	32	23	ZD 両端ラバーストッパ	機能オプションなし	M9N	0.5	なし	2	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	30	95	32	23	ZE 前進端ラバーストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	30	95	32	23	ZE 前進端ラバーストッパ	機能オプションなし	M9B	3	なし	1	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	30	95	32	23	ZF 後退端ラバーストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	40	107	32	23	Z アジャスタなし	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	40	107	32	23	Z アジャスタなし	機能オプションなし	M9N	0.5	なし	2	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	40	107	32	23	ZD 両端ラバーストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	40	107	32	23	ZD 両端ラバーストッパ	機能オプションなし	M9N	0.5	なし	2	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	40	107	32	23	ZE 前進端ラバーストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	40	107	32	23	ZE 前進端ラバーストッパ	機能オプションなし	M9BW	3	なし	2	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	40	107	32	23	ZL 前進端メタルストッパ	機能オプションなし	M9BW	3	なし	2	なし	1個
6	31～50	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	40	54.5	32	23	ZN アジャスタなし（全長短縮タイプ）	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	40	107	32	23	ZP 後退端ラバーストッパ（全長短縮タイプ）	機能オプションなし	M9N	0.5	なし	2	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	50	117	32	23	Z アジャスタなし	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	50	117	32	23	Z アジャスタなし	機能オプションなし	M9B	3	なし	2	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	50	117	32	23	Z アジャスタなし	機能オプションなし	M9N	0.5	なし	2	なし	1個
6	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.6	0.7	0.15	50	117	32	23	ZE 前進端ラバーストッパ	機能オプションなし	M9N	3	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.15	10	68	32	23	Z アジャスタなし	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.15	10	68	32	23	Z アジャスタなし	エンドロック	オートスイッチなし	なし	なし	なし	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.15	10	68	32	23	Z アジャスタなし	機能オプションなし	M9B	3	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.3	10	68	32	23	ZA 両端ダンパ付メタルストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.3	10	68	32	23	ZA 両端ダンパ付メタルストッパ	機能オプションなし	M9B	3	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.3	10	68	32	23	ZA 両端ダンパ付メタルストッパ	機能オプションなし	M9N	3	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.3	10	68	32	23	ZA 両端ダンパ付メタルストッパ	機能オプションなし	M9NW	3	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.3	10	68	32	23	ZB 前進端ダンパ付メタルストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.3	10	68	32	23	ZB 前進端ダンパ付メタルストッパ	機能オプションなし	M9B	0.5	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.3	10	68	32	23	ZB 前進端ダンパ付メタルストッパ	機能オプションなし	M9B	3	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.3	10	68	32	23	ZB 前進端ダンパ付メタルストッパ	機能オプションなし	M9BW	3	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.3	10	68	32	23	ZB 前進端ダンパ付メタルストッパ	機能オプションなし	M9BW	5	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.3	10	68	32	23	ZC 後退端ダンパ付メタルストッパ	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.15	10	68	32	23	ZE 前進端ラバーストッパ	機能オプションなし	M9B	3	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.15	10	59.5	32	23	ZN アジャスタなし（全長短縮タイプ）	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.15	10	59.5	32	23	ZN アジャスタなし（全長短縮タイプ）	機能オプションなし	M9B	3	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.15	10	59.5	32	23	ZN アジャスタなし（全長短縮タイプ）	機能オプションなし	M9BV	3	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.15	10	59.5	32	23	ZN アジャスタなし（全長短縮タイプ）	機能オプションなし	M9NV	3	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	1	0.7	0.15	20	78	32	23	Z アジャスタなし	機能オプションなし	オートスイッチなし	なし	なし	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

29,271円 ( 32,198円 )	19日目
38,864円34,977円 ( 38,475円 )	19日目
38,302円 ( 42,132円 )	19日目
37,832円34,048円 ( 37,453円 )	19日目
35,470円31,923円 ( 35,115円 )	19日目
36,939円 ( 40,633円 )	19日目
41,610円37,449円 ( 41,194円 )	19日目
42,867円38,580円 ( 42,438円 )	19日目
39,026円35,123円 ( 38,635円 )	19日目
31,422円 ( 34,564円 )	19日目
40,803円36,722円 ( 40,394円 )	19日目
41,125円37,012円 ( 40,713円 )	19日目
41,773円37,595円 ( 41,355円 )	19日目
36,276円 ( 39,904円 )	19日目
33,759円 ( 37,135円 )	19日目
39,089円 ( 42,998円 )	19日目
33,939円 ( 37,333円 )	19日目
35,311円31,779円 ( 34,957円 )	19日目
41,288円37,159円 ( 40,875円 )	19日目
36,611円 ( 40,272円 )	19日目
33,620円 ( 36,982円 )	19日目
43,711円39,339円 ( 43,273円 )	19日目
38,475円 ( 42,323円 )	19日目
46,045円41,440円 ( 45,584円 )	19日目
48,632円43,768円 ( 48,145円 )	19日目
40,318円36,286円 ( 39,915円 )	19日目
38,614円 ( 42,475円 )	19日目
40,554円36,498円 ( 40,148円 )	19日目
36,051円 ( 39,656円 )	19日目
45,974円41,376円 ( 45,514円 )	19日目
40,906円 ( 44,997円 )	19日目
51,377円46,239円 ( 50,863円 )	19日目
40,910円36,819円 ( 40,501円 )	19日目
47,051円42,345円 ( 46,580円 )	19日目
47,051円42,345円 ( 46,580円 )	19日目
39,994円35,994円 ( 39,593円 )	19日目
48,793円43,913円 ( 48,304円 )	19日目
38,340円 ( 42,174円 )	19日目
49,043円44,138円 ( 48,552円 )	19日目
43,297円 ( 47,627円 )	19日目
46,195円 ( 50,815円 )	19日目
32,209円 ( 35,430円 )	6日目
41,595円37,435円 ( 41,179円 )	19日目
42,170円37,953円 ( 41,748円 )	6日目
42,330円38,097円 ( 41,907円 )	19日目
43,055円 ( 47,361円 )	19日目
48,469円43,622円 ( 47,984円 )	19日目
43,524円 ( 47,876円 )	19日目
34,828円 ( 38,311円 )	19日目
39,598円 ( 43,558円 )	19日目
45,078円40,570円 ( 44,627円 )	19日目
40,625円 ( 44,688円 )	19日目
41,185円 ( 45,304円 )	19日目
35,108円 ( 38,619円 )	19日目
39,877円 ( 43,865円 )	19日目
32,209円 ( 35,430円 )	19日目
37,541円 ( 41,295円 )	19日目
38,288円 ( 42,117円 )	19日目
42,976円38,678円 ( 42,546円 )	19日目
32,209円 ( 35,430円 )	19日目

...
