SMC

エアシリンダ CJ2・CM2・CG1・CQ2シリーズ用ナックルジョイント

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 98円～5,101円

税込単価: 108円～5,611円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアシリンダ CA2・CNA2シリーズ用ナックルジョイント

通常価格(税別)： 187円 (税込価格：206円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアシリンダ MB・MB1・MNBシリーズ用ナックルジョイント

通常価格(税別)： 187円 (税込価格：206円)

通常出荷日：在庫品1日目

エアシリンダCJ2・CM2・CG1シリーズ、薄形シリンダCQ2シリーズ用のナッ...

詳細情報を確認する

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が50型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

タイプ

取付け方法

ねじサイズ M

(mm)

ねじピッチ

(mm)

材質

アクセサリ付属

種類

全長

(mm)

適用チューブ内径

(Φ)

付属品

オーダーメイド仕様

最小発注数量

アクセサリ	-	-	-	[スチール] スチール	付属あり	2山ナックル用ピン適用シリンダ：CM2	49.7	40	割ピン	なし	1個
一山ナックルジョイント	めねじ	8	1.25	[スチール] スチール	付属なし	1山ナックルジョイント適用シリンダ：CM2	46	20	-	なし	1個
一山ナックルジョイント	めねじ	8	1.25	ステンレス	付属なし	1山ナックルジョイント適用シリンダ：CM2	46	20	-	なし	1個
一山ナックルジョイント	めねじ	10	1.25	[スチール] スチール	付属なし	1山ナックルジョイント適用シリンダ：CM2	48	25、32	-	なし	1個
一山ナックルジョイント	めねじ	14	1.5	[スチール] 快削鋼	付属なし	1山ナックルジョイント適用シリンダ：CM2	69	40	-	なし	1個
一山ナックルジョイント	めねじ	8	1.25	[スチール] スチール	付属なし	1山ナックルジョイント適用シリンダ：CG1、CQ2	34	20	-	なし	1個
一山ナックルジョイント	めねじ	10	1.25	[スチール] スチール	付属なし	1山ナックルジョイント適用シリンダ：CG1、CQ2	41	25（CG1・CQ2）、32（CG1）	-	なし	1個
一山ナックルジョイント	めねじ	14	1.5	鋳鉄	付属なし	1山ナックルジョイント適用シリンダ：CG1、CQ2	42	32（CQ2）、40（CG1・CQ2）	-	なし	1個
一山ナックルジョイント	めねじ	14	1.5	ステンレス	付属なし	1山ナックルジョイント適用シリンダ：CG1、CQ2	42	32（CQ2）、40（CG1・CQ2）	-	なし	1個
一山ナックルジョイント	めねじ	18	1.5	鋳鉄	付属なし	1山ナックルジョイント適用シリンダ：CG1、CQ2	56	50、63	-	なし	1個
一山ナックルジョイント	めねじ	22	1.5	鋳鉄	付属なし	1山ナックルジョイント適用シリンダ：CG1、CQ2	71	80	-	なし	1個
一山ナックルジョイント	めねじ	5	0.8	[スチール] スチール	付属なし	1山ナックルジョイント適用シリンダ：CQ2	21.5	12	-	なし	1個
一山ナックルジョイント	めねじ	26	1.5	鋳鉄	付属なし	1山ナックルジョイント適用シリンダ：CG1、CQ2	79	100	-	なし	1個
一山ナックルジョイント	めねじ	4	0.7	[スチール] スチール	付属なし	1山ナックルジョイント適用シリンダ：CJ2	28	10	-	なし	1個
一山ナックルジョイント	めねじ	5	0.8	[スチール] スチール	付属なし	1山ナックルジョイント適用シリンダ：CJ2	32	16	-	なし	1個
一山ナックルジョイント	めねじ	6	1	[スチール] スチール	付属なし	1山ナックルジョイント適用シリンダ：CQ2	32	16	-	なし	1個
アクセサリ	-	-	-	[スチール] スチール	付属あり	ナックル用ピン適用シリンダ：CG1、CQ2	21	20	止め輪	なし	1個
アクセサリ	-	-	-	ステンレス	付属あり	ナックル用ピン適用シリンダ：CG1、CQ2	21	20	止め輪	なし	1個
アクセサリ	-	-	-	[スチール] スチール	付属あり	ナックル用ピン適用シリンダ：CG1、CQ2	25.6	25（CG1・CQ2）、32（CG1）	止め輪	なし	1個
アクセサリ	-	-	-	[スチール] スチール	付属あり	ナックル用ピン適用シリンダ：CG1、CQ2	41.6	32（CQ2）、40（CG1・CQ2）	止め輪	なし	1個
アクセサリ	-	-	-	[スチール] スチール	付属あり	ナックル用ピン適用シリンダ：CG1、CQ2	50.6	50、63	止め輪	なし	1個
アクセサリ	-	-	-	[スチール] スチール	付属あり	ナックル用ピン適用シリンダ：CG1、CQ2	64	80	止め輪	なし	1個
アクセサリ	-	-	-	[スチール] スチール	付属あり	ナックル用ピン適用シリンダ：CQ2	14.6	12	止め輪	なし	1個
アクセサリ	-	-	-	[スチール] スチール	付属あり	ナックル用ピン適用シリンダ：CG1、CQ2	72	100	止め輪	なし	1個
アクセサリ	-	-	-	ステンレス	付属あり	ナックル用ピン適用シリンダ：CJ2、CQ2	16.6	16	止め輪	なし	1個
アクセサリ	-	-	-	ステンレス	付属なし	2山ナックルジョイント用ワンタッチ接続ピン適用シリンダ：CJ2	24	10	-	なし	1個
アクセサリ	-	-	-	ステンレス	付属なし	2山ナックルジョイント用ワンタッチ接続ピン適用シリンダ：CJ2	24	16	-	なし	1個
二山ナックルジョイント	めねじ	8	1.25	[スチール] スチール	付属あり	2山ナックルジョイント適用シリンダ：CM2	46	20	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	8	1.25	ステンレス	付属あり	2山ナックルジョイント適用シリンダ：CM2	46	20	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	10	1.25	[スチール] スチール	付属あり	2山ナックルジョイント適用シリンダ：CM2	48	25、32	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	10	1.25	[スチール] スチール	付属あり	2山ナックルジョイント適用シリンダ：CM2	48	25、32	ナックル用ピン、止め輪	2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼	1個
二山ナックルジョイント	めねじ	14	1.5	鋳鉄	付属あり	2山ナックルジョイント適用シリンダ：CM2	68	40	ナックル用ピン、割ピン	なし	1個
二山ナックルジョイント	めねじ	14	1.5	鋳鉄	付属あり	2山ナックルジョイント適用シリンダ：CM2	68	40	ナックル用ピン、割ピン	2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼	1個
二山ナックルジョイント	めねじ	8	1.25	[スチール] スチール	付属あり	2山ナックルジョイント適用シリンダ：CG1、CQ2	34	20	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	10	1.25	[スチール] スチール	付属あり	2山ナックルジョイント適用シリンダ：CG1、CQ2	41	25（CG1・CQ2）、32（CG1）	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	10	1.25	ステンレス	付属あり	2山ナックルジョイント適用シリンダ：CG1、CQ2	41	25（CG1・CQ2）、32（CG1）	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	14	1.5	鋳鉄	付属あり	2山ナックルジョイント適用シリンダ：CG1、CQ2	42	32（CQ2）、40（CG1・CQ2）	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	14	1.5	鋳鉄	付属あり	2山ナックルジョイント適用シリンダ：CQ2	42	32（CQ2）、40（CG1・CQ2）	ナックル用ピン、割ピン、平座金	2山クレビス用ピン・2山ナックル用ピンに割ピン、平座金入り	1個
二山ナックルジョイント	めねじ	14	1.5	鋳鉄	付属あり	2山ナックルジョイント適用シリンダ：CQ2	42	32（CQ2）、40（CG1・CQ2）	ナックル用ピン、割ピン、平座金	2山ナックル幅：16.5mm	1個
二山ナックルジョイント	めねじ	14	1.5	ステンレス	付属あり	2山ナックルジョイント適用シリンダ：CG1、CQ2	42	32（CQ2）、40（CG1・CQ2）	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	18	1.5	鋳鉄	付属あり	2山ナックルジョイント適用シリンダ：CG1、CQ2	56	50、63	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	18	1.5	鋳鉄	付属あり	2山ナックルジョイント適用シリンダ：CQ2	56	50、63	ナックル用ピン、割ピン、平座金	2山ナックル幅：16.5mm	1個
二山ナックルジョイント	めねじ	18	1.5	ステンレス	付属あり	2山ナックルジョイント適用シリンダ：CG1、CQ2	56	50、63	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	22	1.5	鋳鉄	付属あり	2山ナックルジョイント適用シリンダ：CG1、CQ2	71	80	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	5	0.8	[スチール] スチール	付属あり	2山ナックルジョイント適用シリンダ：CQ2	21.5	12	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	26	1.5	鋳鉄	付属あり	2山ナックルジョイント適用シリンダ：CG1、CQ2	79	100	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	4	0.7	[スチール] スチール	付属あり	2山ナックルジョイント適用シリンダ：CJ2	28	10	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	5	0.8	[スチール] スチール	付属あり	2山ナックルジョイント適用シリンダ：CJ2	28	16	ナックル用ピン、止め輪	なし	1個
二山ナックルジョイント	めねじ	4	0.7	ステンレス	付属なし	2山ナックルジョイント（ワンタッチ接続ピン付）適用シリンダ：CJ2	28	10	ワンタッチ接続ピン	なし	1個
二山ナックルジョイント	めねじ	5	0.8	ステンレス	付属なし	2山ナックルジョイント（ワンタッチ接続ピン付）適用シリンダ：CJ2	28	16	ワンタッチ接続ピン	なし	1個

通常単価(税別) (税込単価)	通常出荷日

187円 ( 206円 )	4日目
553円 ( 608円 )	在庫品1日目当日出荷可能
3,599円 ( 3,959円 )	9日目
553円 ( 608円 )	在庫品1日目当日出荷可能
1,191円 ( 1,310円 )	在庫品1日目当日出荷可能
553円 ( 608円 )	在庫品1日目当日出荷可能
526円 ( 579円 )	在庫品1日目当日出荷可能
1,191円 ( 1,310円 )	在庫品1日目当日出荷可能
3,566円 ( 3,923円 )	9日目
1,418円 ( 1,560円 )	在庫品1日目当日出荷可能
1,957円 ( 2,153円 )	6日目
307円 ( 338円 )	在庫品1日目当日出荷可能
2,303円 ( 2,533円 )	6日目
402円 ( 442円 )	在庫品1日目当日出荷可能
402円 ( 442円 )	在庫品1日目当日出荷可能
402円 ( 442円 )	在庫品1日目当日出荷可能
152円 ( 167円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	9日目
152円 ( 167円 )	在庫品1日目当日出荷可能
187円 ( 206円 )	在庫品1日目当日出荷可能
187円 ( 206円 )	在庫品1日目当日出荷可能
287円 ( 316円 )	在庫品1日目当日出荷可能
98円 ( 108円 )	在庫品1日目当日出荷可能
488円 ( 537円 )	6日目
131円 ( 144円 )	在庫品1日目当日出荷可能
186円 ( 205円 )	6日目
186円 ( 205円 )	6日目
748円 ( 823円 )	在庫品1日目当日出荷可能
3,673円 ( 4,040円 )	9日目
748円 ( 823円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	9日目
2,201円 ( 2,421円 )	在庫品1日目当日出荷可能
2,860円 ( 3,146円 )	9日目
748円 ( 823円 )	在庫品1日目当日出荷可能
748円 ( 823円 )	在庫品1日目当日出荷可能
2,061円 ( 2,267円 )	在庫品1日目当日出荷可能
1,418円 ( 1,560円 )	在庫品1日目当日出荷可能
1,866円 ( 2,053円 )	在庫品1日目当日出荷可能
2,109円 ( 2,320円 )	9日目
5,101円 ( 5,611円 )	9日目
1,728円 ( 1,901円 )	在庫品1日目当日出荷可能
2,618円 ( 2,880円 )	9日目
4,753円 ( 5,228円 )	在庫品1日目当日出荷可能
2,641円 ( 2,905円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
3,186円 ( 3,505円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	6日目
565円 ( 622円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
637円 ( 701円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

エアシリンダCJ2・CM2・CG1シリーズ、薄形シリンダCQ2シリーズ用のナックルジョイントです。

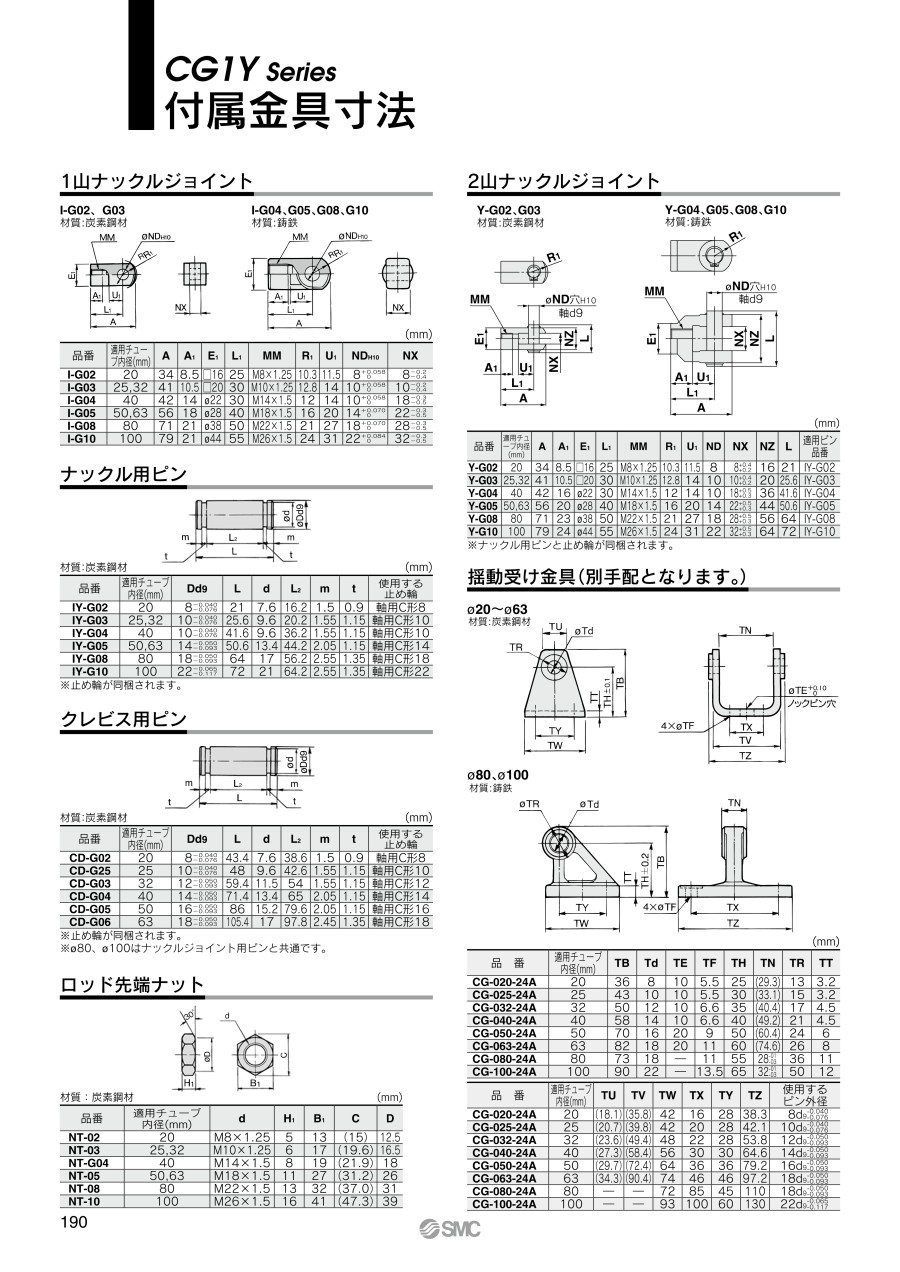

【カタログはこちらをご参照ください】
P.63 CJ2シリーズ
P.189・190 CM2シリーズ
P.309・309-1 CG1シリーズ
P.796 CQ2シリーズ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
