SMC

薄形シリンダ CQ2専用 /電動アクチュエータロッドタイプ LEY専用簡易形ジョイント

カタログ |

通常単価(税別): 674円～4,284円

税込単価: 741円～4,712円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・薄形シリンダ CQ2シリーズ専用の簡易形ジョイントです・A形取付金具およびB形取付金具には、...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

フローティングジョイント標準形 JAシリーズ

通常価格(税別)： 109円 (税込価格：120円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

フローティングジョイント薄形シリンダ専用タイプ JBシリーズ

通常価格(税別)： 1,111円 (税込価格：1,222円)

通常出荷日：在庫品1日目

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

A形取付金具

B形取付金具

ジョイント

規格表

A形取付金具

B形取付金具

ジョイント

型番リスト

表示件数

型番

単品セット

取付け面

接続種類シリンダ側

本体材質

許容偏心量 U

(mm)

適用シリンダチューブ内径

(φ)

取付金具

最小発注数量

コネクタ単体	-	おねじ	ステンレス	±1	25、32、40	ジョイント	1個
ホルダ単体	正面取付け	-	[スチール] スチール	±1	25、32、40	A形取付金具	1個
ホルダ単体	正面取付け	-	[スチール] スチール	±1	50、63	A形取付金具	1個
ホルダ単体	正面取付け	-	[スチール] スチール	±1.5	80	A形取付金具	1個
ホルダ単体	正面取付け	-	[スチール] スチール	±2	100	A形取付金具	1個
ホルダ単体	正面取付け	-	ステンレス	±1	32、40	B形取付金具	1個
ホルダ単体	正面取付け	-	ステンレス	±1	50、63	B形取付金具	1個
ホルダ単体	正面取付け	-	ステンレス	±1.5	80	B形取付金具	1個
ホルダ単体	正面取付け	-	ステンレス	±2	100	B形取付金具	1個
コネクタ単体	-	おねじ	[スチール] スチール	±1	32、40	ジョイント	1個
コネクタ単体	-	おねじ	[スチール] スチール	±1	50、63	ジョイント	1個
コネクタ単体	-	おねじ	[スチール] スチール	±1.5	80	ジョイント	1個
コネクタ単体	-	おねじ	[スチール] スチール	±2	100	ジョイント	1個

通常単価(税別) (税込単価)	通常出荷日

674円 ( 741円 )	在庫品1日目当日出荷可能
1,778円 ( 1,956円 )	在庫品1日目当日出荷可能
1,984円 ( 2,182円 )	在庫品1日目当日出荷可能
3,349円 ( 3,684円 )	在庫品1日目当日出荷可能
4,284円 ( 4,712円 )	6日目
1,778円 ( 1,956円 )	在庫品1日目当日出荷可能
1,984円 ( 2,182円 )	在庫品1日目当日出荷可能
3,349円 ( 3,684円 )	在庫品1日目当日出荷可能
4,189円 ( 4,608円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
810円 ( 891円 )	在庫品1日目当日出荷可能
1,314円 ( 1,445円 )	在庫品1日目当日出荷可能
1,669円 ( 1,836円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・薄形シリンダ CQ2シリーズ専用の簡易形ジョイントです
・A形取付金具およびB形取付金具には、ジョイントは含まれませんので別途併記ご手配ください

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

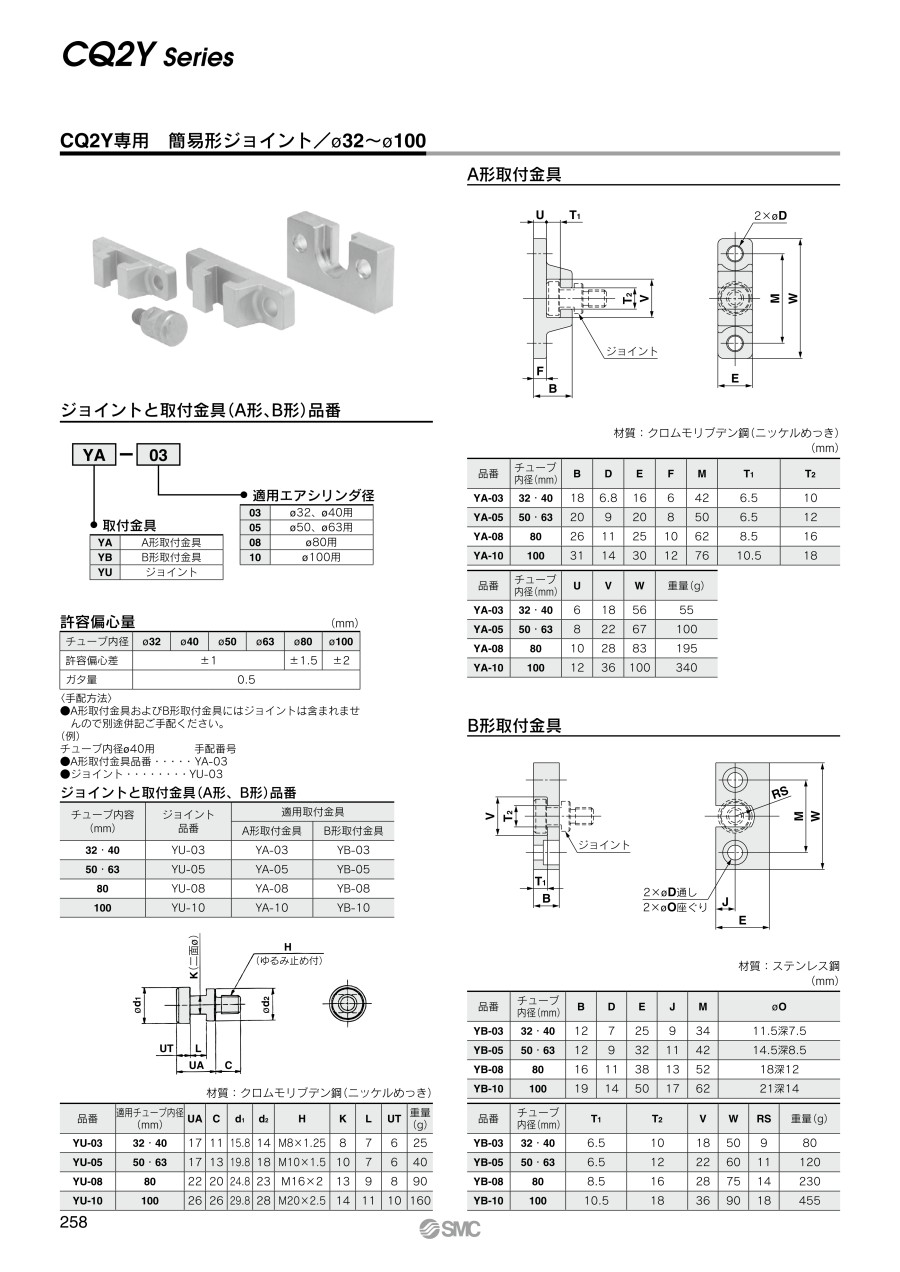

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
