SMC

ロッドエンド（ピストンロッド先端金具）

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 600円～1,914円

税込単価: 660円～2,105円

【特長】・滑らかな回転で自動調芯が可能。・揺動機構の補助金具として対応。・揺動...

詳細情報を確認する

種類
ロッドエンドベアリング
ロッドエンドベアリング種類
標準
接続ねじ種類
めねじ・右ねじ
本体材質
スチール
潤滑方式
無給油
使用温度範囲 (℃)
−20℃::70℃
ボール材質
軸受鋼
ライナー材質
樹脂

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

部品材質

番号	名称	材質	処理
（1）	ボディ	炭素鋼	亜鉛めっき
（2）	軸受	軸受鋼	硬質クロームめっき
（3）	ライナー	ふっ素樹脂	-

規格表

型番リスト

表示件数

型番

ねじの呼び（M）

内径

(mm)

静負荷容量ラジアル

(N)

許容傾斜角度 α

(deg)

ねじピッチ

最小発注数量

M4	5	6	13	0.7	1個
M4	4	2.5	13	0.7	1個
M5	5	6	13	0.8	1個
M8	8	12	14	1.25	1個
M10	10	14	13	1.25	1個
M12	12	19	13	1.25	1個
M16	16	48	15	1.5	10個
M18	18	51	15	1.5	1個
M20	20	52	14	1.5	1個

通常単価(税別) (税込単価)	通常出荷日

637円 ( 701円 )	在庫品1日目当日出荷可能
618円 ( 680円 )	在庫品1日目当日出荷可能
637円 ( 701円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
648円 ( 713円 )	在庫品1日目当日出荷可能
736円 ( 810円 )	9日目
1,099円 ( 1,209円 )	9日目
1,914円 ( 2,105円 )	在庫品1日目当日出荷可能
1,757円 ( 1,933円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・滑らかな回転で自動調芯が可能。
・揺動機構の補助金具として対応。
・揺動機構の設計工数、組付工数の短縮が可能。
・シリンダとの接続以外にも使用可能。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

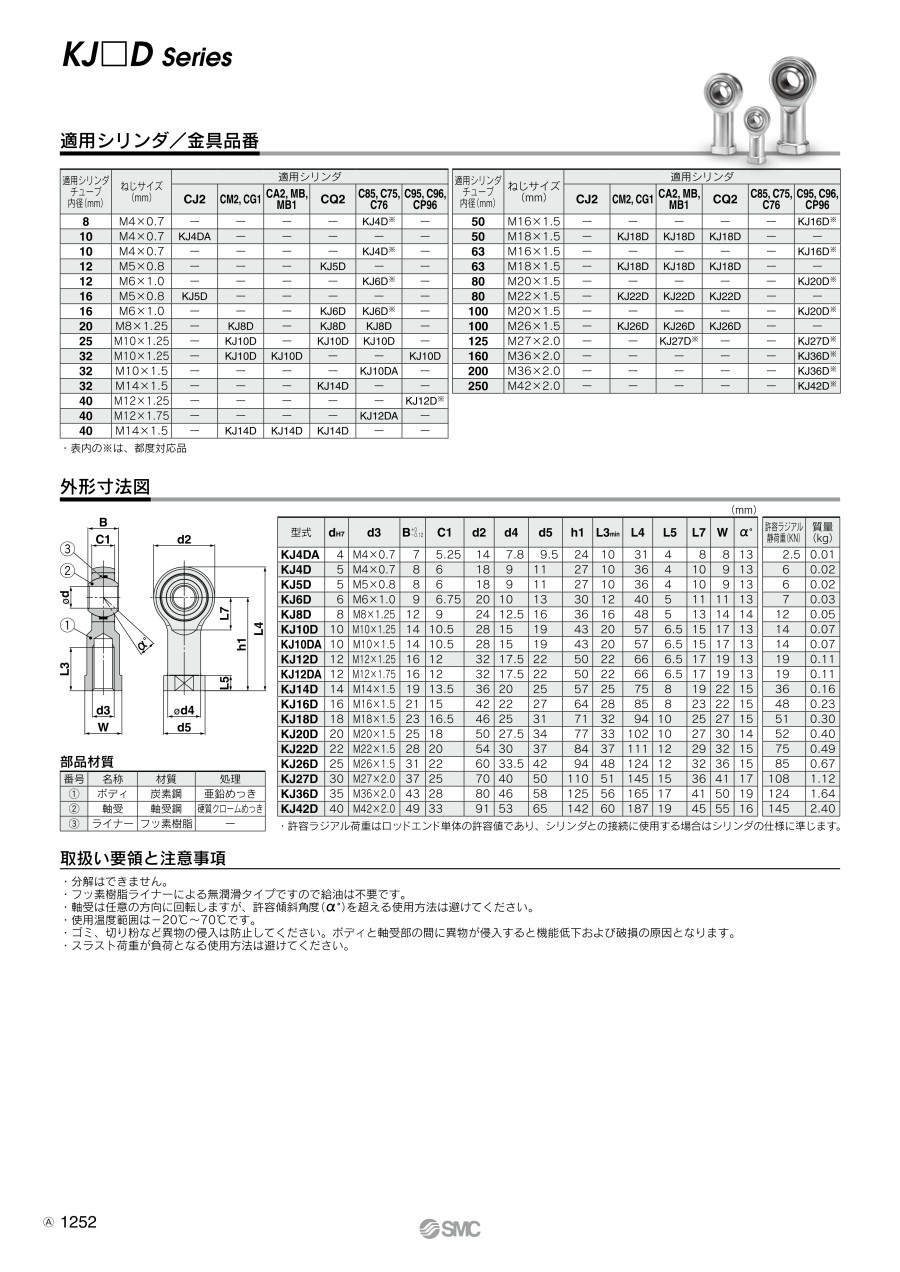

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロッドエンド（ピストンロッド先端金具）のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

シリンダ駆動の揺動機構として使用

満足度：5.02021/04/29

シリンダロッドに取付けて、揺動動作を行う様にしました。ほとんどのサイズのシリンダに対応可能なので便利に使用できました。

0人が参考にしています。

前後平行可動部に使用

満足度：5.02020/11/25

前後平行可動部に使用しています。回転に問題なく使用できています。安価で助かりました。

0人が参考にしています。
