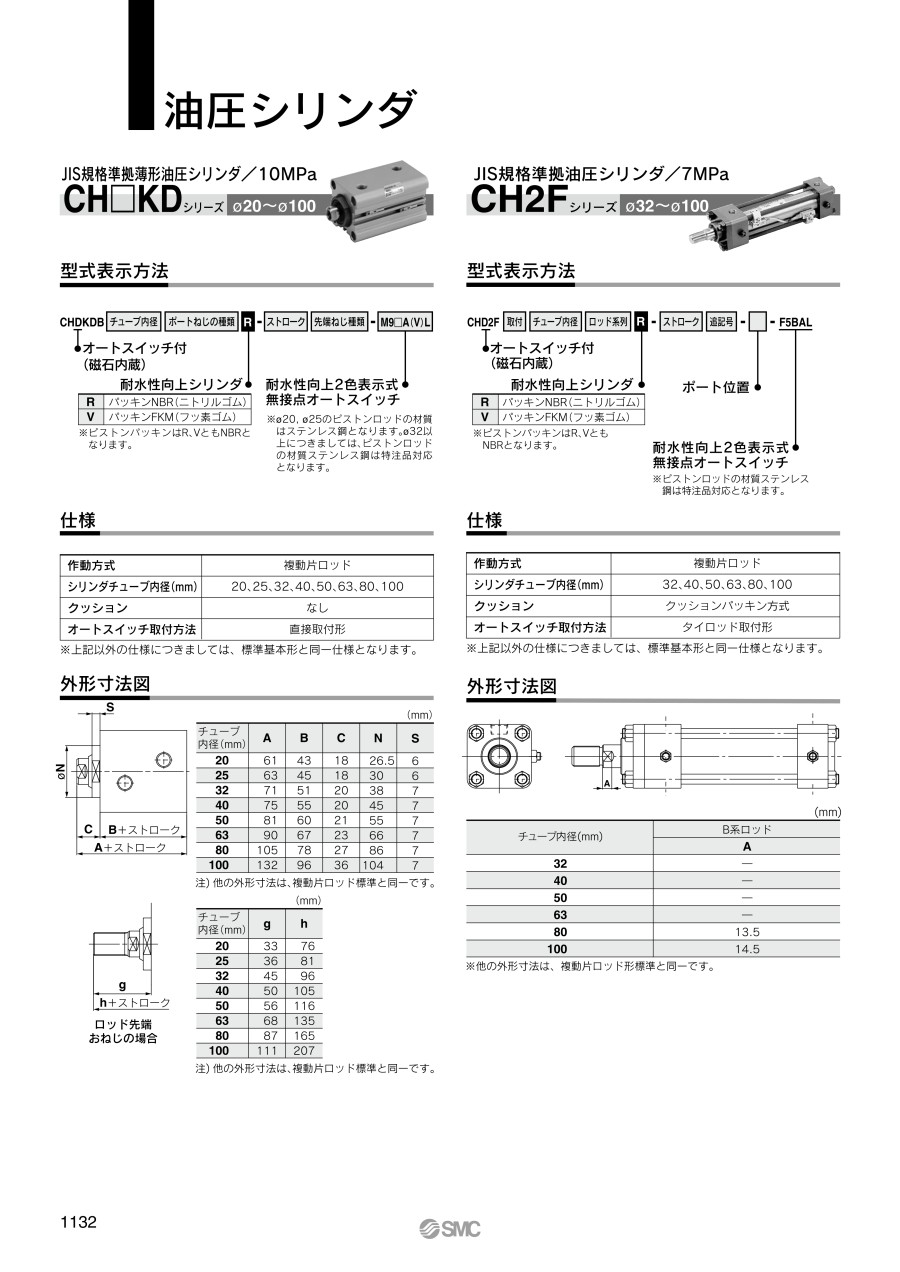

耐水性向上 JIS規格準拠薄形油圧シリンダ CH2Fシリーズ
- 通常単価(税別)
- 24,743円～172,329円
- 税込単価
- 27,217円～189,562円
【特長】・工作機械でのクーラント液雰囲気中での使用に適します・食品機械、洗車機...
詳細情報を確認する未確定：候補が331型番あります。
商品情報
外形図
基本形
耐水性向上シリンダ
他の外形寸法は、複動片ロッド形標準と同一です。
製品仕様
型式表示方法
仕様表
| チューブ材質 | ステンレス |
|---|---|
| 呼び圧力MPa | 7 |
| チューブ内径（mm） | 32、40、50、63、80、100 |
| オートスイッチの取付 | 可能 |
| 作動方式 | 複動／片ロッド形 |
| 使用流体 | 油圧作動油 |
| 最高許容圧力MPa | ヘッド側：9／ロッド側：Bロッド13.5、：Cロッド11 |
| 耐圧力MPa | 10.5 |
| 最低作動圧力MPa | ヘッド側加圧時：0.15 ロッド側加圧時：0.2 |
| 周囲温度および使用流体温度 | オートスイッチなしの場合：-10～+80℃ オートスイッチ付きの場合：-10～+60℃ |
| ピストン速度 | 8～300mm/s |
| クッション | あり |
| ストローク長さの許容差 | ～100st（0～+0.8）、101～250st（0～+1.0）、251～630st（0～+1.25）、631～1,000st（0～+1.4）、1,001～1,800st（0～+1.8） |
- 作動方式：複動片ロッド
- シリンダチューブ内径（mm）：32、40、50、63、80、100
- クッション：クッションパッキン方式
- オートスイッチ取付方法：タイロッド取付形
※上記以外の仕様につきましては、標準基本形と同一仕様となります。
規格表
単位：mm
基本形
■ロッド系列
耐水性向上シリンダ
| チューブ内径（mm） | B系ロッド |
|---|---|
| A | |
| 32 | - |
| 40 | - |
| 50 | - |
| 63 | - |
| 80 | 13.5 |
| 100 | 14.5 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
28,372円 ( 31,209円 ) | 19日目 |
30,532円 ( 33,585円 ) | 19日目 |
30,532円 ( 33,585円 ) | 19日目 |
33,781円 ( 37,159円 ) | 19日目 |
33,781円 ( 37,159円 ) | 19日目 |
34,853円 ( 38,338円 ) | 19日目 |
59,826円 ( 65,809円 ) | 19日目 |
27,754円 ( 30,529円 ) | 19日目 |
27,754円 ( 30,529円 ) | 19日目 |
28,840円 ( 31,724円 ) | 19日目 |
29,913円 ( 32,904円 ) | 19日目 |
32,074円 ( 35,281円 ) | 19日目 |
42,634円 ( 46,897円 ) | 19日目 |
46,289円 ( 50,918円 ) | 19日目 |
53,602円 ( 58,962円 ) | 19日目 |
40,805円 ( 44,886円 ) | 19日目 |
43,629円 ( 47,992円 ) | 19日目 |
66,563円 ( 73,219円 ) | 19日目 |
73,376円 ( 80,714円 ) | 19日目 |
97,216円 ( 106,938円 ) | 19日目 |
93,152円 ( 102,467円 ) | 18日目 |
98,213円 ( 108,034円 ) | 18日目 |
30,005円 ( 33,006円 ) | 19日目 |
30,836円 ( 33,920円 ) | 19日目 |
66,639円 ( 73,303円 ) | 19日目 |
41,049円 ( 45,154円 ) | 19日目 |
53,014円 ( 58,315円 ) | 19日目 |
53,602円 ( 58,962円 ) | 19日目 |
56,426円 ( 62,069円 ) | 19日目 |
113,003円 ( 124,303円 ) | 19日目 |
66,639円 ( 73,303円 ) | 19日目 |
25,138円 ( 27,652円 ) | 19日目 |
26,213円 ( 28,834円 ) | 19日目 |
27,300円 ( 30,030円 ) | 19日目 |
27,300円 ( 30,030円 ) | 19日目 |
27,300円 ( 30,030円 ) | 19日目 |
28,372円 ( 31,209円 ) | 19日目 |
28,372円 ( 31,209円 ) | 19日目 |
29,461円 ( 32,407円 ) | 19日目 |
33,781円 ( 37,159円 ) | 19日目 |
33,781円 ( 37,159円 ) | 19日目 |
34,853円 ( 38,338円 ) | 19日目 |
34,853円 ( 38,338円 ) | 19日目 |
29,036円 ( 31,940円 ) | 19日目 |
26,681円 ( 29,349円 ) | 19日目 |
27,754円 ( 30,529円 ) | 19日目 |
27,754円 ( 30,529円 ) | 19日目 |
28,840円 ( 31,724円 ) | 19日目 |
28,840円 ( 31,724円 ) | 19日目 |
28,840円 ( 31,724円 ) | 19日目 |
28,840円 ( 31,724円 ) | 19日目 |
29,913円 ( 32,904円 ) | 19日目 |
29,778円 ( 32,756円 ) | 19日目 |
32,738円 ( 36,012円 ) | 19日目 |
28,372円 ( 31,209円 ) | 19日目 |
31,499円 ( 34,649円 ) | 19日目 |
32,994円 ( 36,293円 ) | 19日目 |
34,233円 ( 37,656円 ) | 19日目 |
31,575円 ( 34,733円 ) | 19日目 |
42,044円 ( 46,248円 ) | 19日目 |
詳細情報
