循環液温調装置 水冷却式サーモチラー 清水・脱イオン水（純水）タイプ HRWシリーズ

外形図

注）DI制御キット（オプション記号Y）をご指定の場合に使用します。

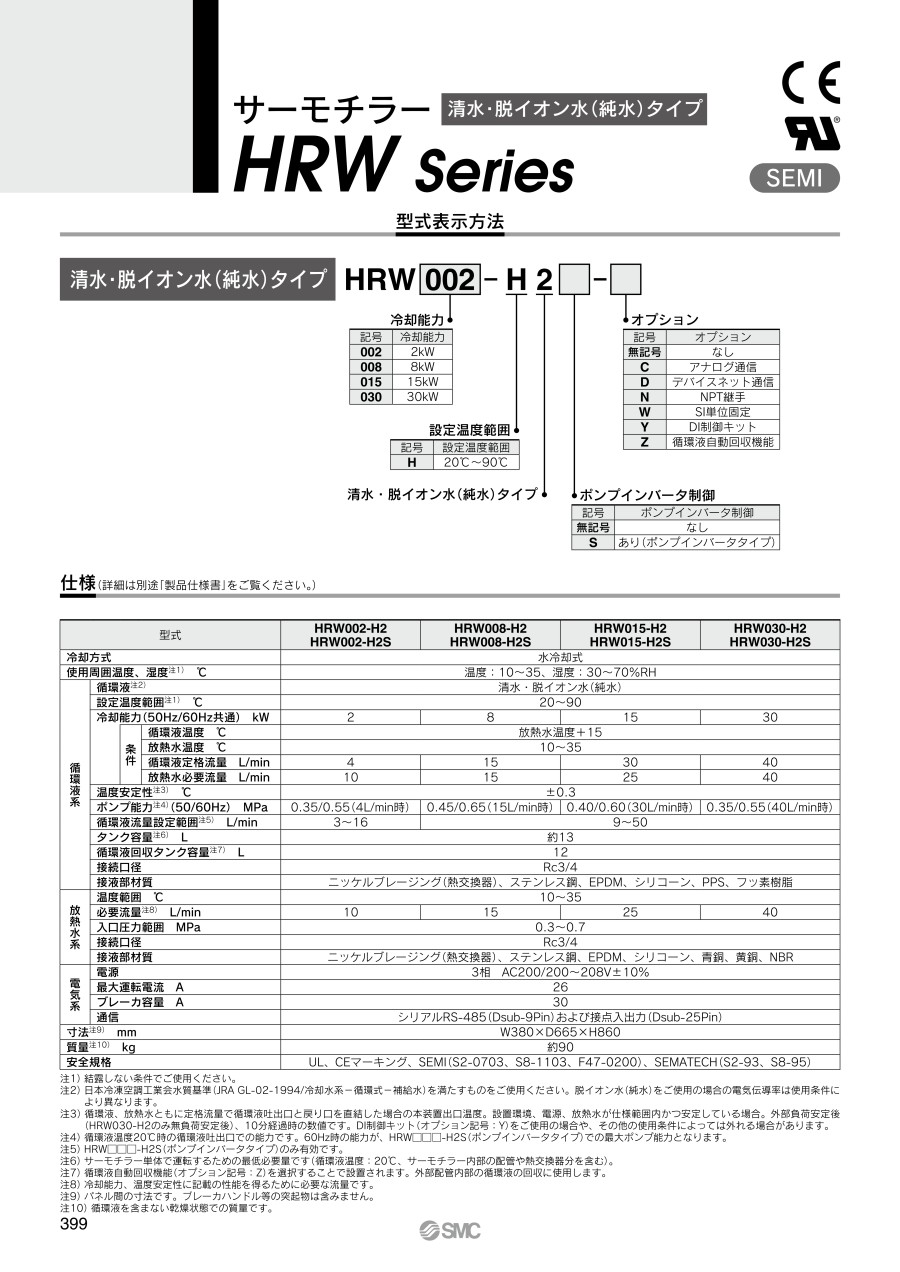

製品仕様

• 注1）結露しない条件でご使用ください。
• 注2）日本冷凍空調工業会水質基準(JRA GL-02-1994／冷却水系-循環式-補給水）を満たすものをご使用ください。脱イオン水（純水）をご使用の場合の電気伝導率は使用条件により異なります。
• 注3）循環液、放熱水ともに定格流量で循環液吐出口と戻り口を直結した場合の本装置出口温度。設置環境、電源、放熱水が仕様範固内かつ安定している場合。外部負荷安定後（HRW030-H2のみ無負荷安定後）、10分経過時の数値です。DI制御キット（オプション記号：Y）をご使用の場合や、その他の使用条件によっては外れる場合があります。
• 注4）循環液温度20℃時の循環液吐出口での能力です。60Hz時の能力が、HRW□□□-H2S（ポンプインバータタイプ）での最大ポンプ能力となります。
• 注5）HRW□□□-H2S（ポンプインパータタイプ）のみ有効です。
• 注6）サーモチラー単体で運転するための最低必要量です（循環液温度：20℃、サーモチラー内部の配管や熱交換器分を含む）。
• 注7）循環液自動回収機能（オプション記号：Z）を選択することで設置されます。外部配管内部の循環液の回収に使用します。
• 注8）冷却能力、温度安定性に記載の性能を得るために必要な流量です。
• 注9）パネル間の寸法です。ブレーカハンドル等の突起物は含みません。
• 注10）循環液を含まない乾燥状態での質量です。

型式表示方法

規格表
