循環液温調装置 サーモチラー インバータタイプ 空冷200V・400V仕様 HRSH090シリーズ

外形図

HRSH090-□-20／40

注2）400V仕様は標準で-B（漏電ブレーカ付）となります。

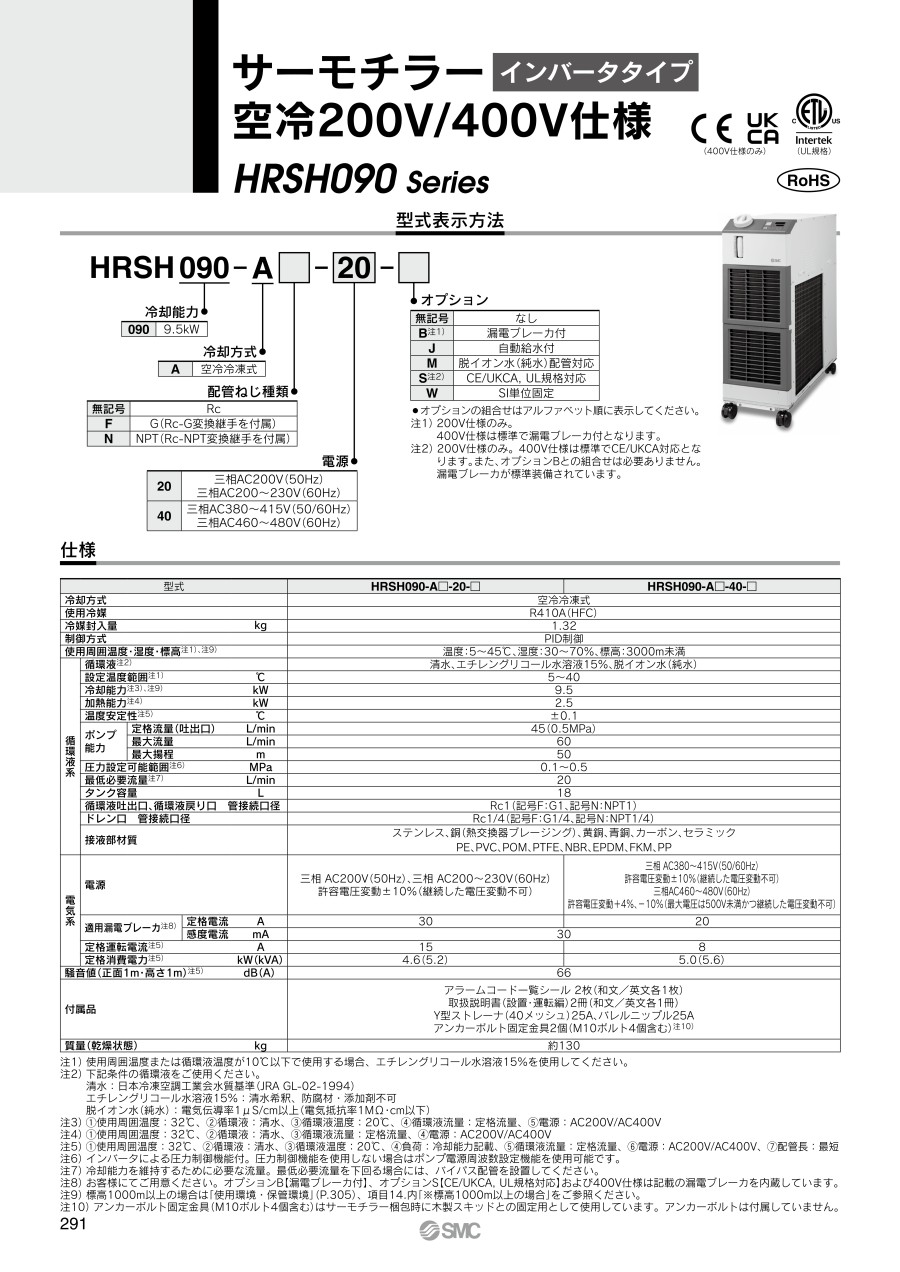

製品仕様

型式表示方法

仕様

型番			HRSH090-A□-20-□	HRSH090-A□-40-□
冷却方式			空冷冷凍式
使用冷媒			R410A（HFC）（GWP1975）
冷媒封入量 kg			1.32
制御方式			PID制御
使用周囲温度・湿度・標高注1）、注9）			温度：5～45℃、湿度：30～70%、標高：3,000m未満
循環液系	循環液注2）		清水、エチレングリコール水溶液15%、脱イオン水（純水）
	設定温度範囲注1） ℃		5～40
	冷却能力注3、注9） kW		9.5
	加熱能力注4） kW		2.5
	温度安定性注5） ℃		±0.1
	ポンプ能力	定格流量（吐出口） L/min	45（0.5MPa）
		最大流量 L/min	60
		最大揚程 m	50
	圧力設定可能範囲注6） MPa		0.1～0.5
	最低必要流量注7） L/min		20
	タンク容量 L		18
	循環液吐出口、循環液戻り口 管接続口径		Rc1（記号F：G1、記号N：NPT1）
	ドレン口 管接続口径		Rc1/4（記号F：G1/4、記号N：NPT1/4）
	接液部材質		ステンレス、銅（熱交換器ブレージング）、黄銅、青銅、カーボン、セラミック PE、PVC、POM、PTFE、NBR、EPDM、FKM、PP
電気系	電源		3相AC200V（50Hz）、3相AC200～230V（60Hz） 許容電圧変動±10%（継続した電圧変動不可）	3相AC380～415V（50／60Hz） 許容電圧変動±10%（継続した電圧変動不可）
	適用漏電ブレーカ注8）	定格電流 A	30	20
		感度電流 mA	30
	定格運転電流注5） A		15	8
	定格消費電力注5） kW（kVA）		4.6（5.2）	5.0（5.6）
騒音値（正面1m・高さ1m）注5） dB（A）			66
付属品			アラームコード一覧シール2枚（和文／英文各1枚） 取扱説明書（設置・運転編）2冊（和文／英文各1冊） Y型ストレーナ（40メッシュ）25A、バレルニップル25A アンカーボルト固定金具2個（M10ボルト4個含む）注10）
質量（乾燥状態） kg			約130

注1）使用周囲温度または循環液温度が10℃以下で使用する場合、エチレングリコール水溶液15%を使用してください。
注2）下記条件の循環液をご使用ください。

• 清水：日本冷凍空調工業会水質基準（JRA GL-02-1994）
• エチレングリコール水溶液15%：清水希釈、防腐材・添加剤不可
• 脱イオン水（純水）：電気伝導率1μS/cm以上（電気抵抗率1MΩ・cm以下）

注3）（1）使用周囲温度：32℃、（2）循環液：清水、（3）循環液温度：20℃、（4）循環液流量：定格流量、（5）電源：AC200V／AC400V
注4）（1）使用周囲温度：32℃、（2）循環液：清水、（3）循環液流量：定格流量、（4）電源：AC200V／AC400V
注5）（1）使用周囲温度：32℃、（2）循環液：清水、（3）循環液温度：20℃、（4）負荷：冷却能力記載、（5）循環液流量：定格流量、（6）電源：AC200V／AC400V、（7）配管長：最短
注6）インバータによる圧力制御機能付。圧力制御機能を使用しない場合はポンプ電源周波数設定機能を使用可能です。
注7）冷却能力を維持するために必要な流量。最低必要流量を下回る場合には、バイパス配管を設置してください。
注8）お客様にてご用意ください。オプションB【漏電ブレーカ付】、オプションS【CE／UL規格対応】および400V仕様は記載の漏電ブレーカを内蔵しています。
注9）標高1,000m以上の場合は「使用環境・保管環境」、項目14,内「標高1,000m以上の場合」をご参照ください。
注10）アンカーボルト固定金具（M10ボルト4個含む）はサーモチラー梱包時に木製スキッドとの固定用として使用しています。アンカーボルトは付属していません。
